12 DÉCHIQUETEUSE DE 6 POUCES
FONCTIONS ET COMMANDES
BARRE DE
SÉCURITÉ
BOUTON DE
REMISE À
ZÉRO/PRIORITÉ

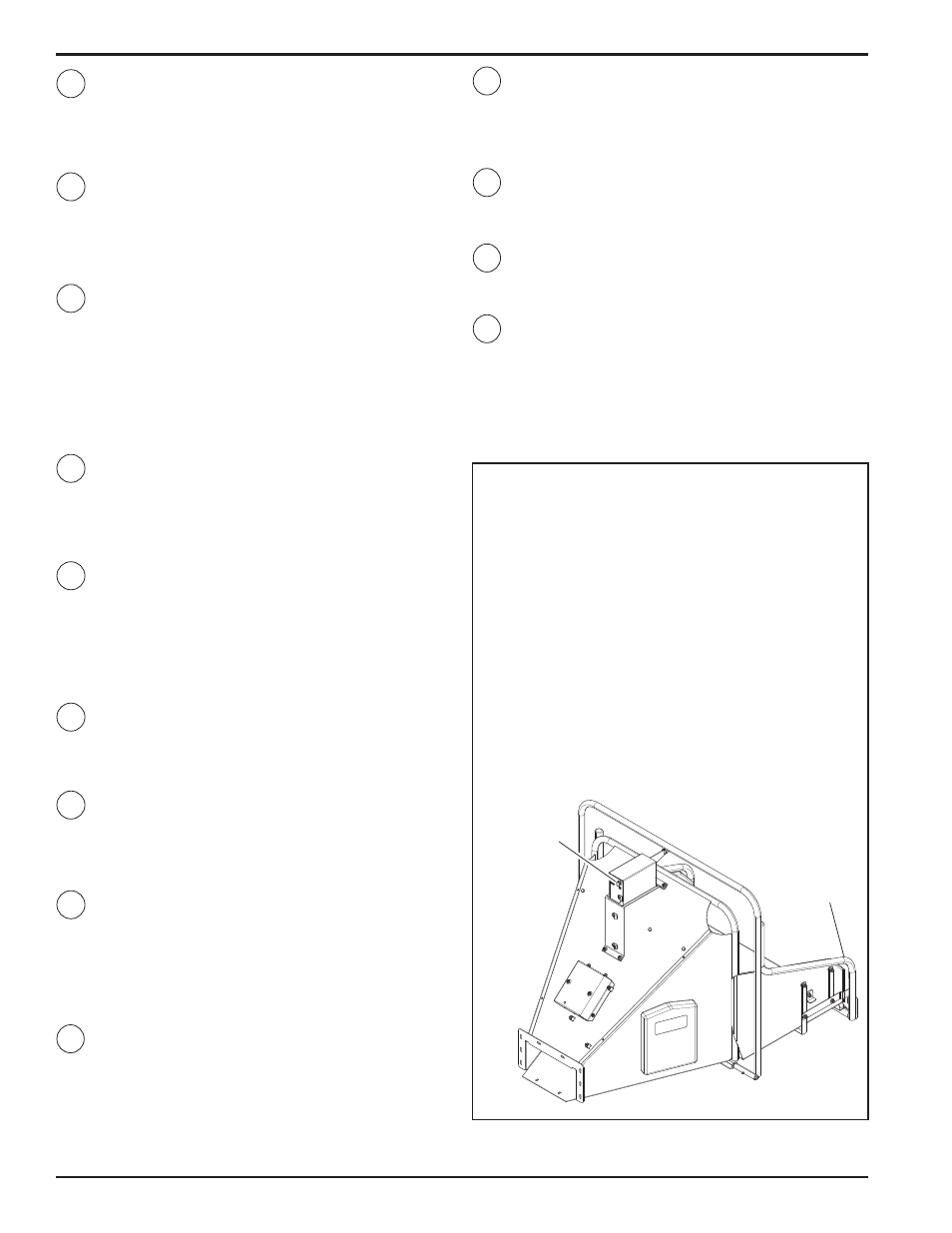

GOULOTTE DE MODÈLE CONFORME AUX NORMES CE
BOUTON DE REMISE À ZÉRO/PRIORITÉ
(CONFORME AUX NORMES CE)
Une fois la barre de sécurité activée, le voyant rouge
s’allume et le rouleau d’alimentation s’arrête. Appuyez
sur le bouton de remise à zéro/priorité pour réactiver
l’avance des rouleaux.
BARRE DE SÉCURITÉ
(CONFORME AUX NORMES CE)
Activez la barre de sécurité en cas d’urgence en la
poussant horizontalement. L’activation de la barre de
sécurité arrête le rouleau d’alimentation. La déchiqueteuse
ne recommence à être alimentée en matières végétales
que lorsque vous appuyez sur le bouton de remise à zéro
situé sur le haut de la goulotte d’alimentation (consultez
la section 4.5).
1
2
3
4
5
6
7
8
9
10
11
12
13
PROTECTION DE LA COURROIE
COUVERCLE D’ACCÈS AU DISQUE DE LA
DÉCHIQUETEUSE
MANETTE D’ENCLENCHEMENT DE LA
DÉCHIQUETEUSE
PLATEAU DE RALLONGE DE LA GOU-
LOTTE
TÉMOIN DE CONTRÔLE
TUBE DE DÉCHARGE
GOUPILLE DE BLOCAGE DE DISQUE
GOUPILLE ÉLASTIQUE DE ROULEAU
D’ALIMENTATION
BARRE DE COMMANDE DU ROULEAU
D’ALIMENTATION
GOULOTTE D’ALIMENTATION
STABILISATEUR ARRIÈRE
RÉSERVOIR DE CARBURANT
RÉSERVOIR D’HUILE HYDRAULIQUE
Retirez la protection de courroie pour accéder aux courroies et
aux poulies. N’utilisez pas la déchiqueteuse sans que la protection
de courroie soit bien fixée.
Ouvrez le couvercle d’accès pour vérifier les lames de la
déchiqueteuse. Le moteur ne démarrera pas tant que le couvercle
restera fermé.
Lors du démarrage du moteur, la manette d’enclenchement doit
être en position RELEVÉE, c’est-à-dire désengagée. Le moteur
ne tournant pas tout à fait au ralenti, enclenchez les lames de la
déchiqueteuse en poussant lentement la manette d’engagement
de la déchiqueteuse vers le bas. Pour désenclencher la
déchiqueteuse, ramenez la manette à sa position d’origine,
RELEVÉE.
La goulotte d’alimentation est dotée d’un plateau de rallonge
rabattable. Poussez le plateau vers le haut et immobilisez-le lors
du transport de la déchiqueteuse.
Lorsque le témoin clignote en vert, augmentez la vitesse de
rotation du moteur. Le rouleau d’alimentation peut être enclenché
en position Forward (avant) lorsque le témoin de contrôle est
fixe au vert. Reportez-vous à la section 6 pour de plus amples
informations.
Dirige la décharge des matières végétales déchiquetées. Le tube
de décharge peut également pivoter sur 360 degrés.
Ouvrez le couvercle d’accès et insérez la goupille de blocage de
disque dans le trou d’une palette pour bloquer le disque en place.
Consultez la section 5.3.
Utilisez la goupille élastique pour immobiliser le rouleau
d’alimentation en position relevée une fois qu’il a été levé par le
cric de levage.
Pour commander le rouleau d’alimentation, réglez le bras de
commande sur l’une de ses quatre positions. Le cycle du bras
de commande comprend : recul, arrêt, avance et recul (section
4.5)
Les matières végétales à déchiqueter sont introduites dans la
goulotte d’alimentation. Elles sont ensuite entraînées à travers les
rouleaux d’alimentation en direction des lames. Introduisez des
branches de moins de 15 cm (6 po) de diamètre dans la goulotte
de la déchiqueteuse.
Empêche la déchiqueteuse de basculer lorsqu’elle est
déconnectée du véhicule remorqueur. Elle doit toujours être en
position RELEVÉE et ne doit pas toucher le sol lorsque la machine
se déplace. Lorsque la déchiqueteuse est en fonctionnement,
placez le stabilisateur en position ABAISSÉE, sur une surface
horizontale.
Ouvrez-le pour remplir le réservoir de carburant.
Contient le fluide hydraulique.
