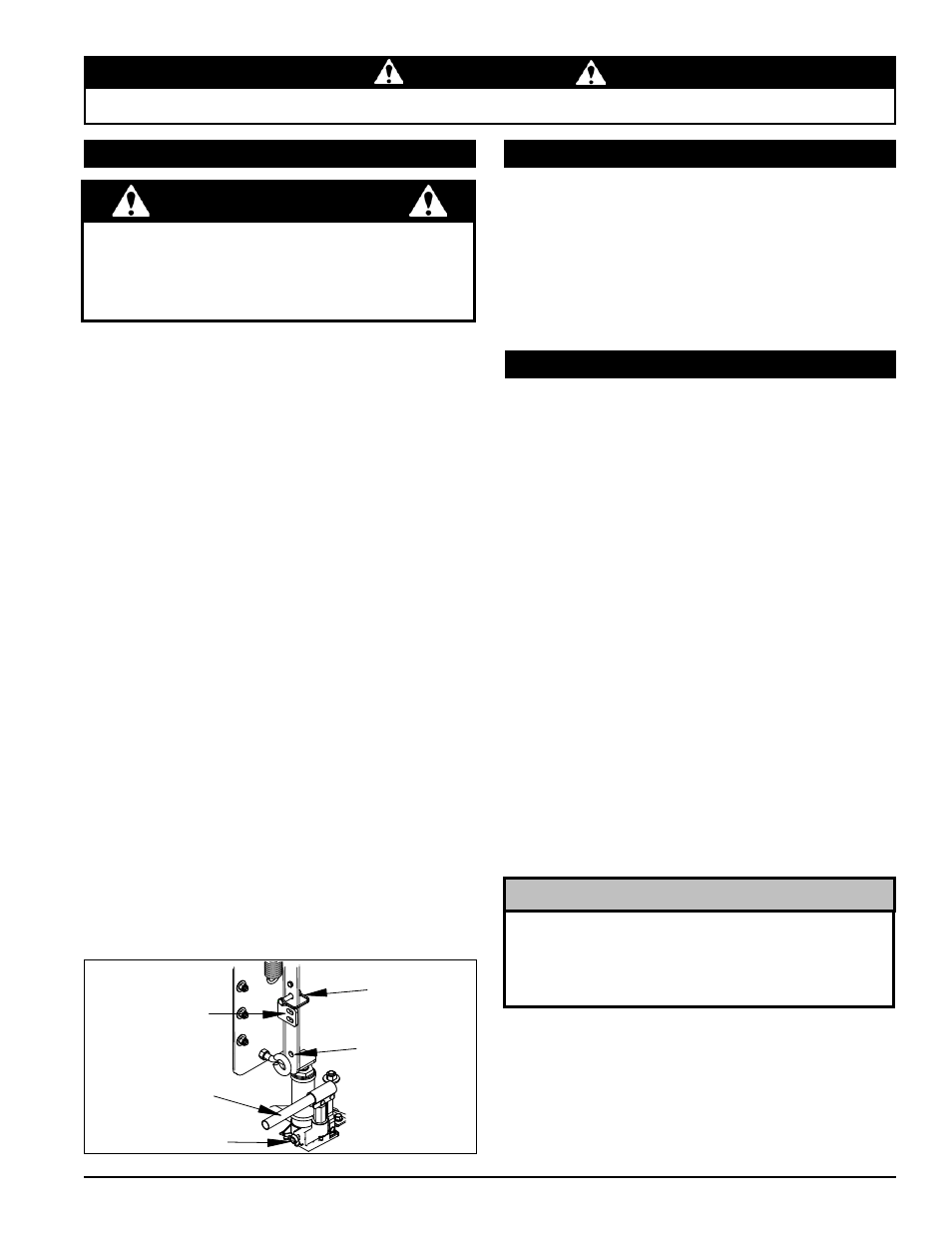

Echo Bear Cat CH8993H 2011 - Manuel (Page 23)

19 DÉCHIQUETEUSE 8 poUCES A pLATEAU ToURNANT
FRANÇAIS
SERVICE & ENTRETIEN
AVERTISSEMENT
AVANT D’INSPECTER OU D’EFFECTUER LE SERVICE DE TOUTE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ÉNERGIE, DÉSEMBRAYEZ
L’HYDRAULIQUE, OUVREZ L’ÉCRAN DE PROTECTION ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES MOBILES SONT VENUES À UN REPOS COMPLET.
5.9 REMORQUE 5.8 DISQUE OBSTRUÉ
AVERTISSEMENT
GOUPILLE
D’ARRÊT EN
POSITION DE
RANGEMENT
POSITION DE
GOUPILLE D’ARRÊT
CONSOLE DE
SUPPORT
VÉRIN DE ROULEAU
D’ALIMENTATION
CLAPET DE
NON-RETOUR
Figure 5.4, Vérin de rouleau d’alimentation
5.10 COURROIES D’ENTRAÎNEMENT
5.10.1 REMPLACEMENT DE COURROIE
D’ENTRAÎNEMENT DE DISQUE
Vérifiez tous les ans l’état de la courroie d’entraînement ou après
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. Si la courroie est fissurée, effilochée, usée
ou allongée, remplacez-la. Remplacez seulement la courroie
par une courroie du type en bandes d’origine. N'utilisez pas des
courroies de type unique.
1. Levez la poignée d’engagement pour désembrayer la
courroie d’entraînement.
2. Desserrez le boulon sur l’attache du moteur. NE L’ENLEVEZ
PAS.
3. Desserrez les boulons fixant l’éjecteur de courroie sur
le moteur (situé au-dessus de la petite poulie). NE LES
ENLEVEZ PAS.
4. Assurez-vois que les boulons de mise sous tension de
courroie sur la plaque de montage du moteur sont serrés
contre le support de moteur.
5. Tournez chacun des deux boulons de huit tours dans le sens
inverse des aiguilles d’une montre.
6. Desserrez les quatre boulons du support de moteur et faites
glisser le moteur vers le bâti de la déchiqueteuse.
7. Retirez la grande poulie guide.
8. En utilisant une clé, tirer la petite poulie guide pour l’éloigner
de la courroie hydraulique pour relâchez la tension.
9. Retirez la courroie d’entraînement hydraulique de la poulie
d’entraînement sur le moteur.
10. Retirez l’ancienne courroie d’entraînement du disque et
installez la nouvelle courroie d’entraînement sur le moteur
et la grande poulie.
11. Installez la grande poulie guide.
12. Abaissez la poignée d’engagement pour engager la courroie
d’entraînement.
Si la courroie ne s’installe pas facilement, tournez les deux
boulons de tension de courroie dans le sens inverse des
aiguilles d’une montre d’un nombre égal de tours et faites
glisser le moteur pour le rapprocher de la déchiqueteuse
jusqu’à ce que la courroie puisse être installée.
NOTE
1. Vérifiez le serrage des boulons de roue tous les mois.
2. Vérifiez la pression de gonflage des pneus tous les mois.
3. Vérifiez et regarnissez les roulements de roue avec de la
graisse tous les 12 mois.
4. Pour remorquer, connectez toujours les chaînes de sécurité.
Assurez-vous que les boulons de l’attelage de la remorque
sont bien serrés.
5. Vérifiez les feux de la remorque périodiquement.
Si la machine devient obstruée, levez la poignée d’engagement,
arrêtez le moteur, débrancher le fil de bougie et laissez la
machine venir à un arrêt complet avant d’enlever les débris.
Ne faites pas fonctionner la machine sans les protecteurs et
écrans corrects en place.
L’introduction de matériau trop grand ou en trop grand nombre
en même temps peut obstruer la déchiqueteuse. Pour dégager
un disque obstrué, procédez de la manière suivante:
1. Relevez la poignée d’engagement et fermez l’interrupteur
à clé du moteur. Laissez toutes les pièces mobiles venir au
repos complet.
2. Retirez les deux boulons de 3/8” qui retiennent le couvercle
d’accès sur le bâti de déchiqueteuse et soulevez le couvercle
d’accès.
3. Retirez la goupille d’arrêt de sa position de rangement (voir
ci-dessous).
4. Tournez le clapet de non-retour dans le sens horaire pour
engager la pompe de vérin.
5. Pompez à l’aide de la poignée pour relever le rouleau
d’alimentation jusqu’à ce que la position de la goupille d’arrêt
s’aligne avec l’un des trous de console de support.
6. Immobilisez la position en mettant la goupille d’arrêt à travers
la console de support et la position de goupille d’arrêt.
7. Effectuez un nettoyage pour enlever les débris du disque de
déchiqueteuse, tournez le disque à la main pour vous assurer
qu’il est libre de tourner. Faites attention à éviter les lames
de déchiqueteuse lors de l’enlèvement des débris.
8. Retirez la goupille d’arrêt et remettez-la dans sa position
de rangement. EN LAISSANT LA GOUPILLE D’ARRÊT
DANS TOUTE AUTRE POSITION, ON PEUT GÊNER LE
FONCTIONNEMENT DU ROULEAU D’ALIMENTATION.
9. Tournez le clapet de non-retour dans le sens antihoraire pour
débrayer la pompe et abaissez le vérin.
10. Fermez le couvercle d’accès et remettez les boulons en
place.
11. Démarrez le moteur, abaissez la poignée d’engagement
lorsque le moteur tourne pour engager la courroie
d’entraînement. Recommencez le fonctionnement avec une
commande des gaz à ¼.
