Guide du propriétaire du Cybex
16

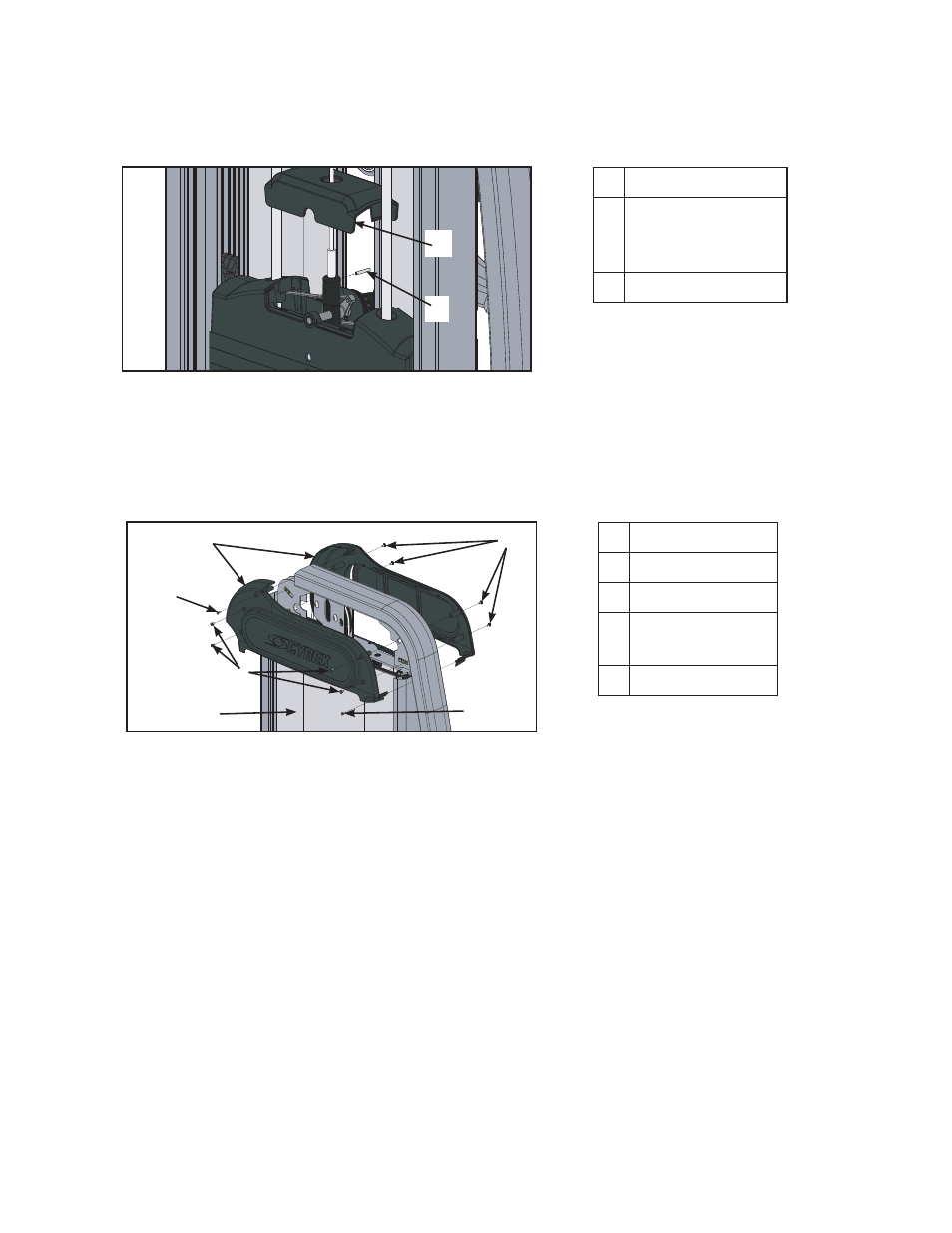

4. Pressez sur les côtés du cache supérieur de la colonne de poids, et tirez vers le haut. Tirez
sur le câble jusqu'à ce qu'il soit tendu. Installez la clavette qui connecte le câble au poids
supérieur.
2
1
Description
1 Cache supérieur
de la colonne de
poids
2 Clavette
5. Vérifiez que le câble fonctionne normalement.
6. Installez le panneau arrière.
7. Installez les dix vis qui maintiennent les caches supérieurs (avant et arrière) sur le cadre en
utilisant un tournevis cruciforme.
1
2
2
4
1
3 Description
1 vis 10-32 (8)
2 vis N°8 (2)
3 Cache
supérieur (2)
4 Panneau arrière
Vérifiez le bon fonctionnement
