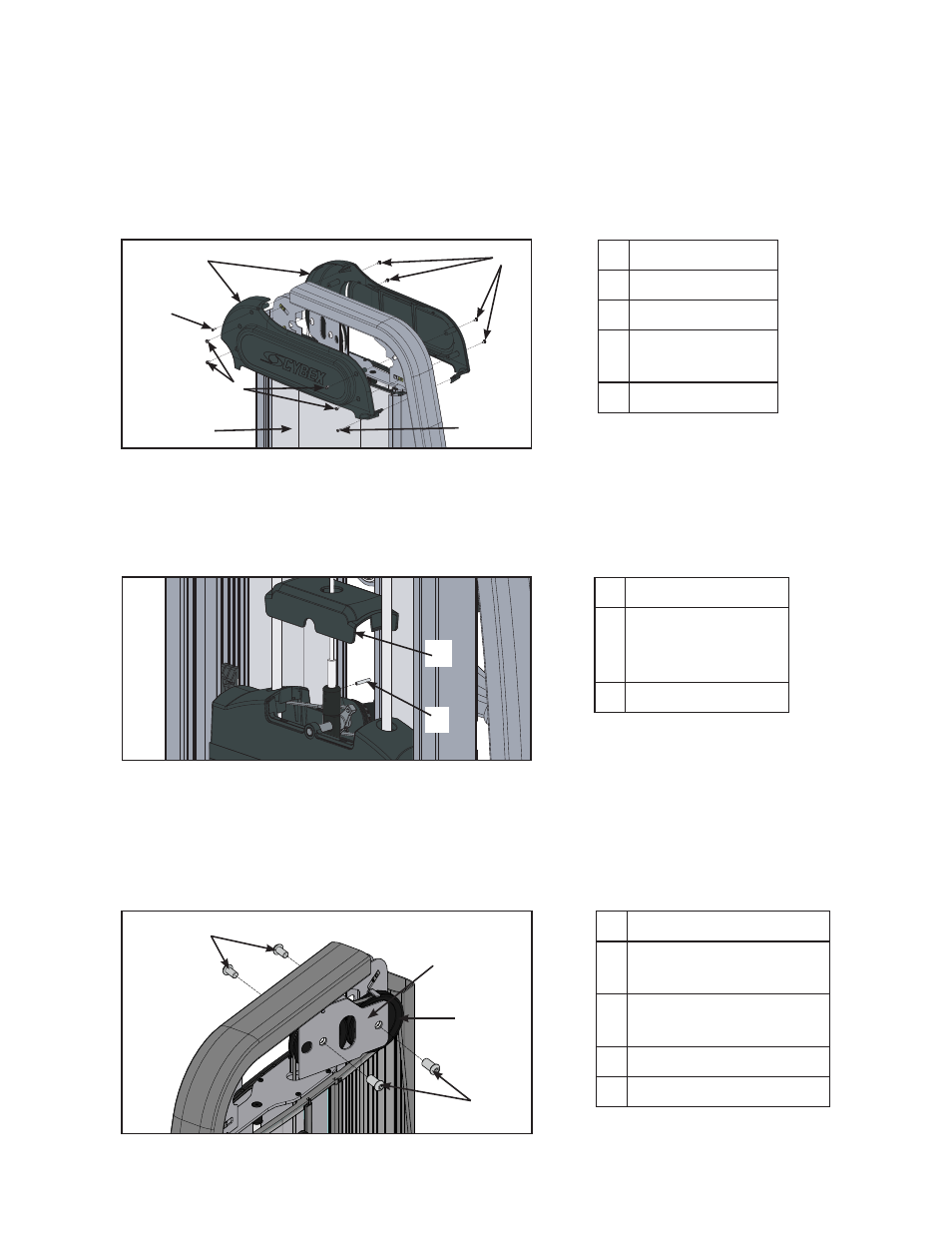

Déconnectez le câble
1. Notez les passages et les raccordements des câbles. Ceci vous aidera à les réinstaller
correctement.
2. Retirez les dix vis qui maintiennent les caches supérieurs (avant et arrière) du cadre en
utilisant un tournevis cruciforme.
1
2
2
4
1
3 Description
1 vis 10-32 (8)
2 vis N°8 (2)
3 Cache
supérieur (2)
4 Panneau arrière
3. Baissez le cache supérieur avant le long du câble pour avoir accès à la poulie.
4. Faîtes glisser le panneau arrière vers le haut et retirez-le.
5. Pressez sur les côtés du cache supérieur de la colonne de poids, et tirez vers le haut.
2
1
Description
1 Cache supérieur
de la colonne de
poids
2 Clavette
6. Retirez la clavette connectant le câble, à l'aide d'un marteau et d'un pointeau de 3/16 po.
Retirez la poulie
1. Retirez les deux vis six pans à tête bombée, et les deux boulons de l'arbre de poulie qui
maintiennent les deux poulies au support de poulie, à l'aide de deux clés Allen de 5/16 po.
1
2
4
3
Description
1 Boulons de l'arbre de
poulie (2)
2 Vis six pans à tête
bombée (2)
3 Poulie (2)
4 Support de poulie
2. Retirez la poulie du support de poulie.
