BRONKHORST HIGH-TECH B.V.
1 Introduction
1.1 Description générale
1.1.1 Débit gaz
Les débitmètres massiques pour gaz Bronkhorst High-Tech B.V. sont des outils précis pour la mesure de
débits jusqu’à 700 bars suivant l’exécution, virtuellement indépendants des variations de température et de
pression.
L’instrument peut être complété par une vanne de régulation et une électronique de commande pour mesurer
et réguler des débits allant de 1 ml
n
/min jusqu’à plusieurs milliers de m 3
n
/h, suivant le type d’instrument.
Sur une gamme limitée de débit, des instruments à étanchéité métal-métal sont disponibles.
1.1.2 Débit liquide
Les débitmètres massiques pour liquide Bronkhorst High-Tech B.V. sont des outils précis pour la mesure de
débit jusqu’à 400 bars suivant l’exécution, virtuellement indépendants des variations de température et de
pression.
L’instrument peut être complété par une vanne de régulation pour mesurer et réguler des débits allant de
2g/h à 1000g/h.
1.1.3 Pression
Les capteurs de pression Bronkhorst High-Tech B.V. couvrent une gamme de pression comprise entre
100 mbars et 400 bars suivant l’exécution, aussi bien en bar absolu et que relatif avec une plage de pression
différentielle de 0 à 15 bars.
La régulation de pression se fait avec une grande précision et répétabilité. Les instruments peuvent réguler
une pression amont (série P700) ou une pression aval (série P600).
Le débit circulant dans l’instrument dépend des pressions amont, aval, du diamètre de l’orifice de vanne et de
la nature du fluide.
1.1.4 Boîtiers
Tous les boîtiers, quelque soit le type d’exécution, sont conformes aux normes relatives à la CEM.

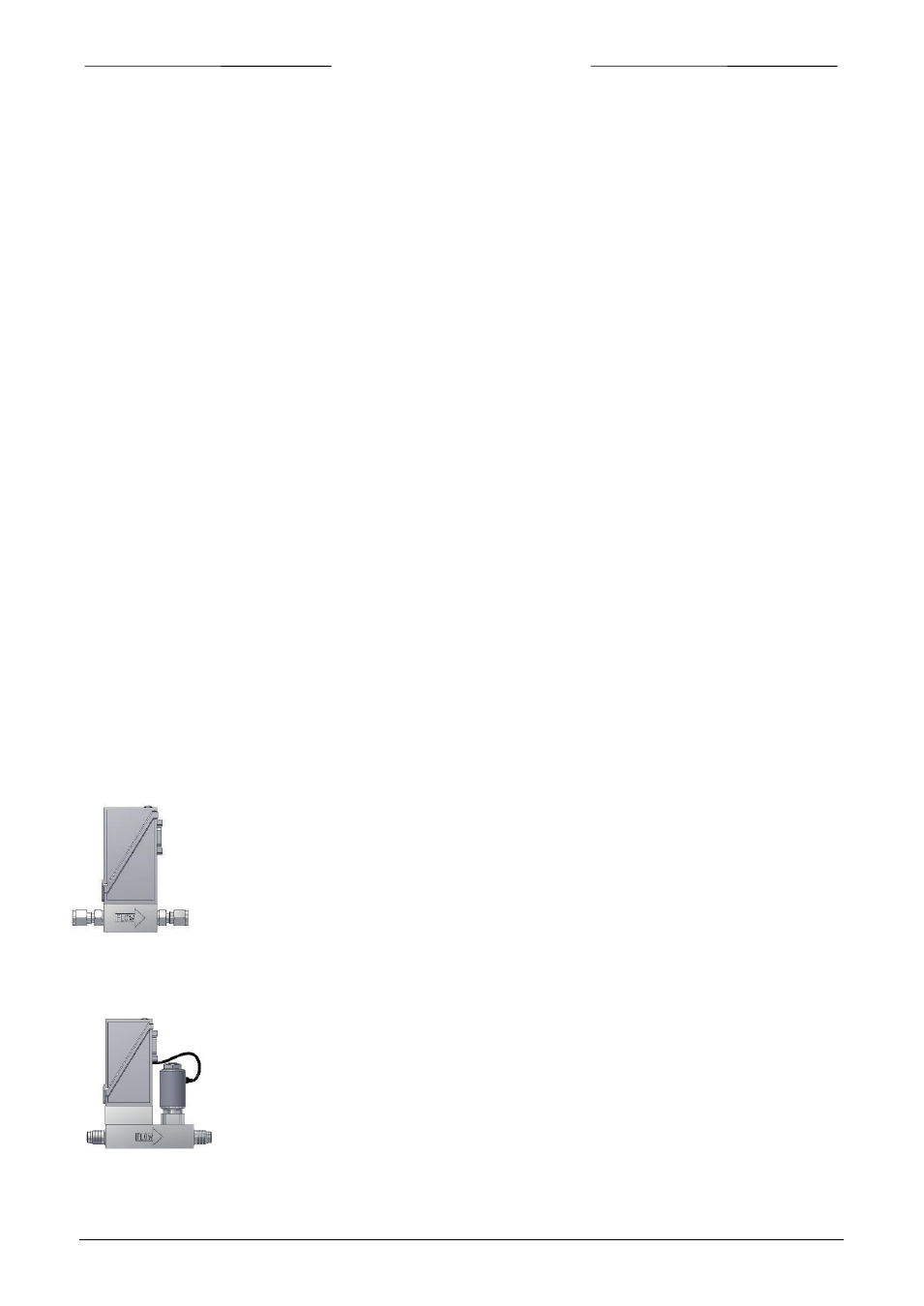

EL-FLOW ® , EL-PRESS
La carte électronique est placée dans un coffret en plastique métallisé. Le `
raccordement électrique se fait à l’aide d’un connecteur SUB-D 9 broches pour une
utilisation en mode analogique/RS232. Pour le mode numérique, différents
connecteurs sont disponibles sur le haut de l’instrument. Ces instruments sont
prévus pour être utilisés en intérieur (sec) comme un laboratoire avec un coffret de
protection (OEM).
EL-FLOW ® , EL-PRESS Joint métal
Cette série a le même corps d’instruments que les séries standards EL-FLOW ® , et
EL-PRESS, mais elle se distingue par ses joints métals.
9.21.022 page 9
