1009719 Rév. E 9.
ASSEMBLAGE
================================================================================================

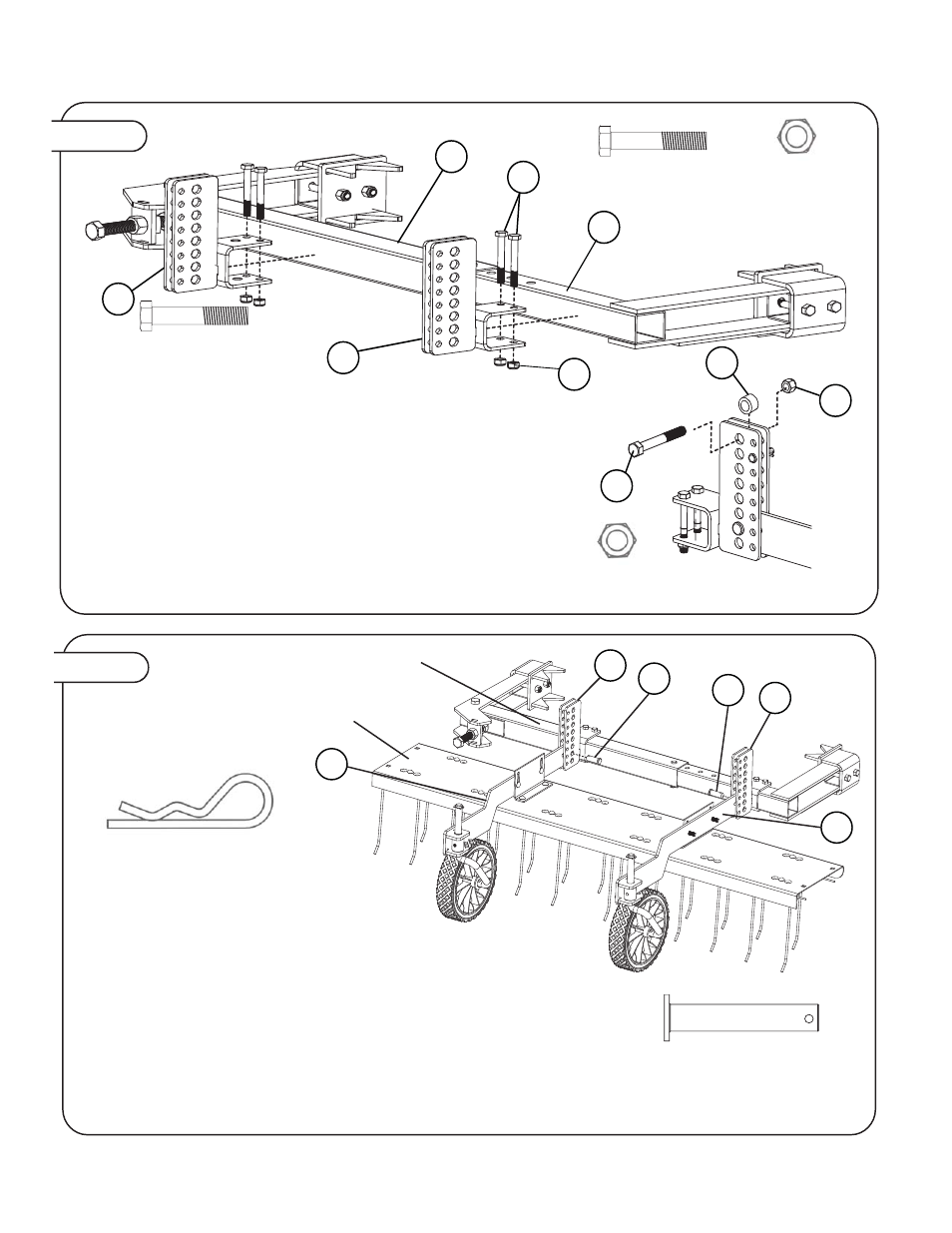

Figure 9.
18
35
35
15
Assemblage de la
déchaumeuse
Assemblage du cadre
Ajuster les supports à pivot (15) et (18) de manière à ce qu'ils correspondent avec les
supports du montant avant (20), s'assurer que la déchaumeuse est centrée sur la forme
du rayon de braquage zéro.
Les supports du montant avant (20) et l'assemblage de la déchaumeuse doivent être de
niveau, ajuster la hauteur des supports du montant avant avec les orifices des supports à
pivot (15) et (18) lorsque l'unité est de niveau, installer l'axe de chape de 1/2 po x 1 po
(35) des deux côtés et fixer avec la goupille à épingle à cheveux (37).
REMARQUE : Les supports à pivot (15) et (18) peuvent être renversés à 180 degrés
pour un ajustement accru.
20
20
37
Goupille en épingle
à cheveux, 1/8 po
Qté 2
35
Axe de chape de
1/2 po x 1-1/4 po
Qté 2
Figure 8.
15
6
17
18
13
14 13
Contre-écrou
en nylon de
5/16 po Qté 4
Faire glisser le gros support à pivot (15) par dessus le tube à décalque (6).
Faire glisser le petit support à pivot (18) par dessus le bras fixe (17).
Serrer les deux supports à pivot en place en utilisant la quincaillerie comme indiqué.
Les supports à pivot peuvent être identifiés comme suit : le support à pivot (15) a 6
orifices dans l'onglet du montant en « U » et le support à pivot (18) a 4 orifices.
REMARQUE : S'assurer d'installer l'entretoise (28) entre les plaques en position
debout sur les supports à pivot (15) et (18). Tenir l'entretoise en place avec l'écrou
hexagonal de 1/2 po x 2 po (39) et l'écrou de blocage en nylon de 1/2 po (9), répéter
l'étape pour chaque support à pivot.
REMARQUE : Ne pas serrer les écrous en nylon de 5/16 po (13) complètement
puisque les supports à pivot risquent de devoir être déplacés pour s'ajuster avec le
montant avant (20) une fois la déchaumeuse montée (voir la Fig 9)
39
28
9
39
Boulon à tête hexagonale
de 1/2 po x 2 po Qté 2
9
Contre-écrou en
nylon 1/2 po Qté 2
14
Boulon à tête hexagonale
de 5/16 po x 2-3/4 po
Qté 4
