1009719 Rév. E 5.

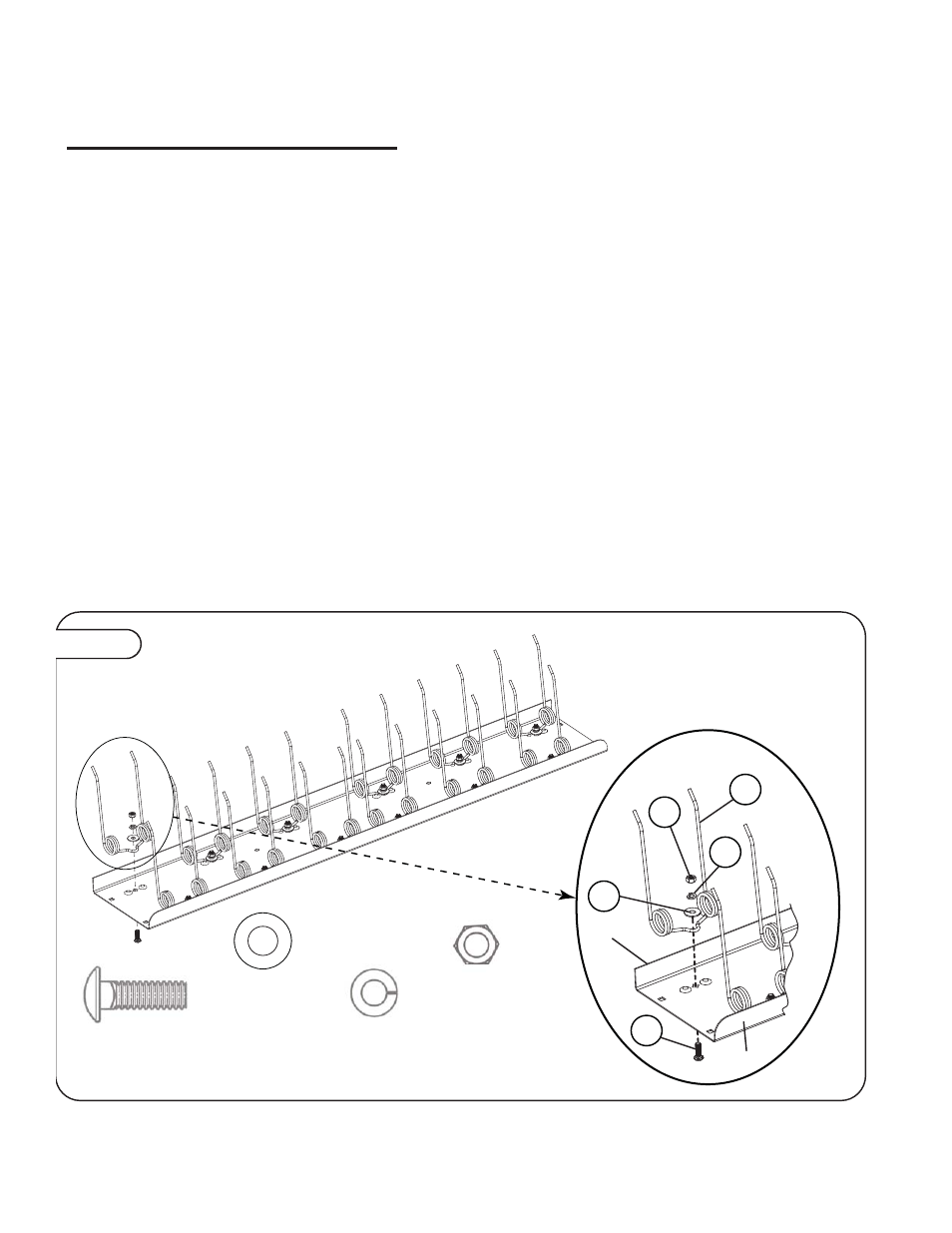

Figure 1
24
Boulon de carrosserie
de 5/16 po x 1 po
Qté. 12
26 28
28
27
29
26
24
Devant
Arrière
Rondelle spéciale
Qté. 12
27
Rondelle de blocage de 5/16 po
Qté. 12
Écrou hexagonal
de 5/16 po
Qté. 12
Fixez les dents pour qu’elles soient
orientées vers l’avant à l’aide du
matériel comme illustré.
ASSEMBLAGE
================================================================================================
Outils requis pour l’assemblage
• Clé de 1,9 cm (3/4 po)
• Douille et clé à rochet 2,4 cm (15/16 po)
• Clé de 1,4 cm (9/16 po)
• Clé de 1,3 cm (1/2 po)
• Ciseaux
• Pinces
• Ensemble de clés Allen
