1009719 Rév. E 6.
ASSEMBLAGE
================================================================================================

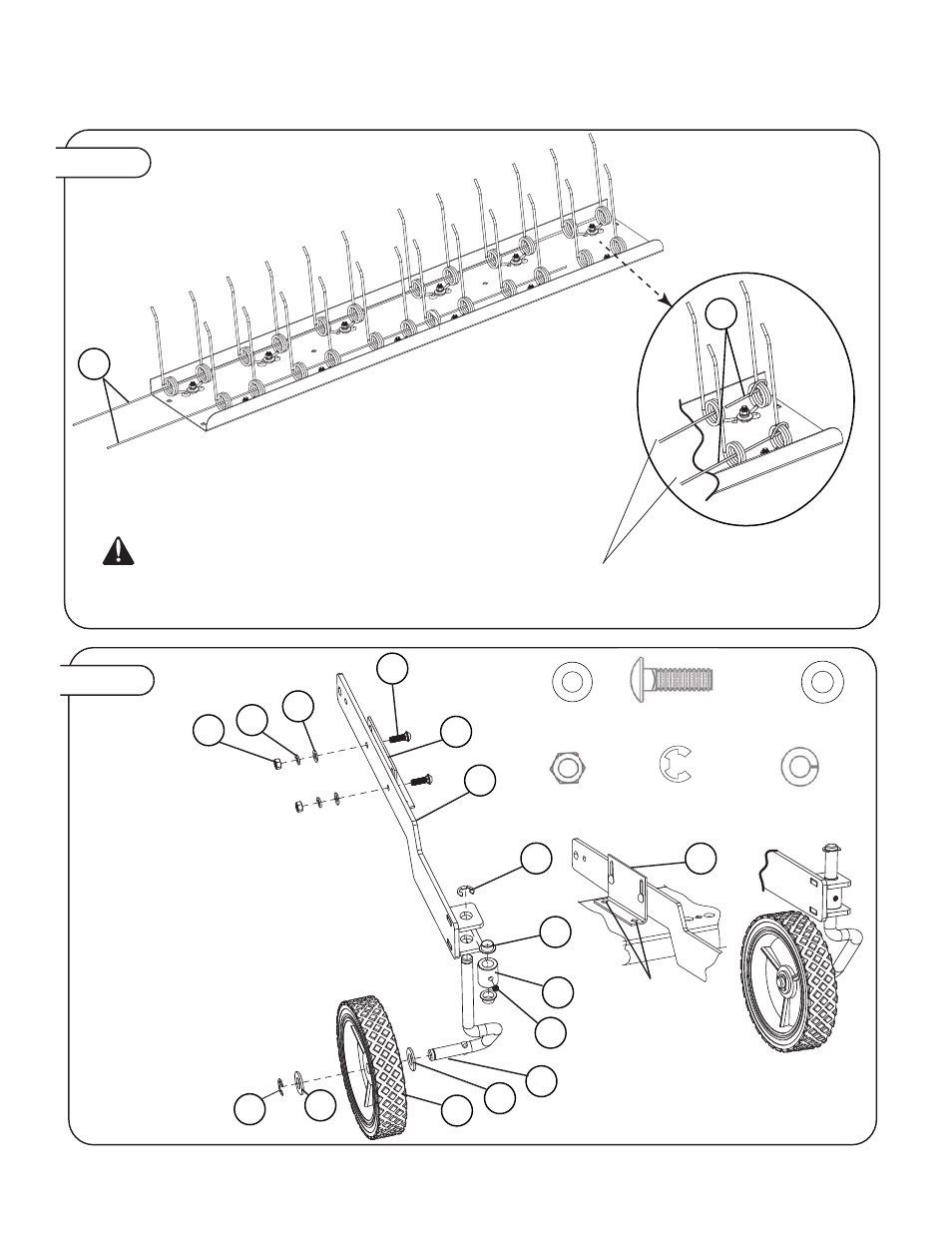

Figure 2
25
25
AVERTISSEMENT :
L’installation incorrecte des câbles de sécurité peut
entraîner des blessures si une dent se libère du plateau.
Repliez l’extrémité des deux câbles
de sécurité comme illustré.
REMARQUE :
Insérez chacun des deux câbles de sécurité
(25) dans les ressorts comme illustré.
Assurez-vous que chaque extrémité est
complètement repliée sur la partie droite du câble
de sécurité.
Figure 3.
26
Rondelle de 0,8 cm
(5/16 po) Qté 2
27
Rondelle de blocage
de 0,8 cm (5/16 po)
Qté 2
28
Écrou hexagonal de
0,8 cm (5/16 po) Qté 2
Rondelle de
1,6 cm (5/8 po)
Qté 2
31
30
Bague en E de
1,6 cm (5/8 po)
Qté 2
Roue et essieu
assemblés
28
27
26
24
30
20
32
33
22
31
23
31
30
19
43
Installation du
support de
châssis (19)
19
Carré
24
Boulon de carrosserie de
0,79 cm x 2,5 cm
(5/16 po x 1 po) Qté 2
Serrer à la main les fixations utilisées
pour boulonner le montant avant (20)
au support du châssis (19). Installer la
roue (23) à l'essieu (22) en utilisant les
rondelles de 5/8 po (1,6 cm) (31) et
l'anneau de retenue de 5/8 po (1,6 cm)
(30). Insérer le palier en nylon (32) dans
les orifices du haut et du bas du montant
avant (20) avec la bride à l'intérieur. Tenir
le moyeu de roue (33) entre les paliers de
nylon (20) et faire glisser l'essieu (22) à
travers le palier de nylon (32) et le moyeu
de roue (33). Installer l'ensemble de vis
(43) dans le moyeu de roue (33) et terminer
l'assemblage en installant l'anneau de
retenue (30) à chaque extrémité de
l'essieu (22).
REMARQUE : laissez les écrous (28) et
l'ensemble de vis (43) lâches pour un
ajustement ultérieur (voir les Fig 9 et 10).
Deux assemblages de montant avant (20)
et (19) sont requis, voir (Fig 4) pour
l'orientation de chaque assemblage
et voir également l'installation
du support de châssis (19).
