Vue des composants et liste des références – Brinly DTZ-48 BH ZTR Front-Mount Dethatcher Manuel d'utilisation
Page 4
1009719 Rév. E
4.
N° DE
Nº DE PIÈCE
DESCRIPTION
QTÉ
1
1009744-10
Support en « V »
2
2
1009749-10
Bras de serrage
1
3
1009746-10
Pinceur de travail
2
4
B-4820
Contre-écrou en nylon de 0,95 cm (3/8 po)
5
5
2M1656P
Boulon à tête hexagonale de
1,27 cm x 8,9 cm (1/2 po x 3-1/2 po)
1
6
1009774
Tige avec autocollant
1
7
2M1256P
Boulon à tête hexagonale de
0,95 cm x 8,9 cm (3/8 po x 3-1/2 po)
5
8
1009766-10
Tube d’entretoise de 5 cm (2 po)
1
9
B-5096Y
Contre-écrou en nylon de 1,3 cm (1/2 po)
3
10
1009763
Écrou borgne de 1,59 cm (5/8 po)
1
11
30M2000P
Écrou hexagonal de 1,59 cm (5/8 po)
1
12
1009764
Boulon à tête hexagonale de
1,59 cm x 10,1 cm (5/8 po x 4 po)
1
13
B-4786
Contre-écrou en nylon de 0,8 cm (5/16 po)
4
14
2M1044P
Boulon à tête hexagonale de
0,79 cm x 6,98 cm (5/16 po x 2-3/4 po)
4
15
1009752-10
Pivot long
1
16
1009767-10
Tube d’entretoise de 4,4 cm (1-3/4 po)
1
17
1009750-10
Bras fi xe
1
18
1009751-10
Pivot court
1
19
R-713-10
Support d’armature
2
20
1009770-10
Support avant
2
21
1009773
Plateau avec autocollant
1
N° DE
Nº DE PIÈCE
DESCRIPTION
QTÉ
22
R-1933-01
Essieu
2
23
1009765
Roue
2
24
11M1016P
Boulon de carrosserie de
0,79 cm x 2,5 cm (5/16 po x 1 po)
20
25
R1504
Câble de sécurité
2
26
R-618
Rondelle spéciale
12
27
40M1000P
Rondelle de blocage de 5/16 po
(0,8 cm)
20
28
30M1000P
Écrou hexagonal de 5/16 po (0,8 cm)
20
29
R-616
Disque denté
12
30
F-577
Bague en E de 1,6 cm (5/8 po)
4
31
45M2121P
Rondelle de 1,6 cm (5/8 po)
4
32
R-719
Coussinyl
4
33
R-720-01
Moyeu de roue
2
34
R-2303
Axe de chape de 0,8 cm x 3,5 cm
(5/16 x 1-3/8 po)
2
35
V-219P
Axe de chape de 1,3 cm x 3,2 cm
(1/2 po x 1-1/4 po)
2
36
B-983
Goupille en épingle à cheveux
2
37
D-146P
Goupille en épingle à cheveux
2
38
P-234
Entretoise
2
39
2M1632P
Boulon à tête hexagonale de
1,3 cm x 5,1 cm (1/2 po x 2 po)
2
41
45M1111P
Rondelle de 0,8 cm (5/16 po)
8
42
1009778
Bords en caoutchouc (76,2 cm, 30 po)
1
43
V-336
Vis de réglage de 0,8 cm (5/16 po)
2

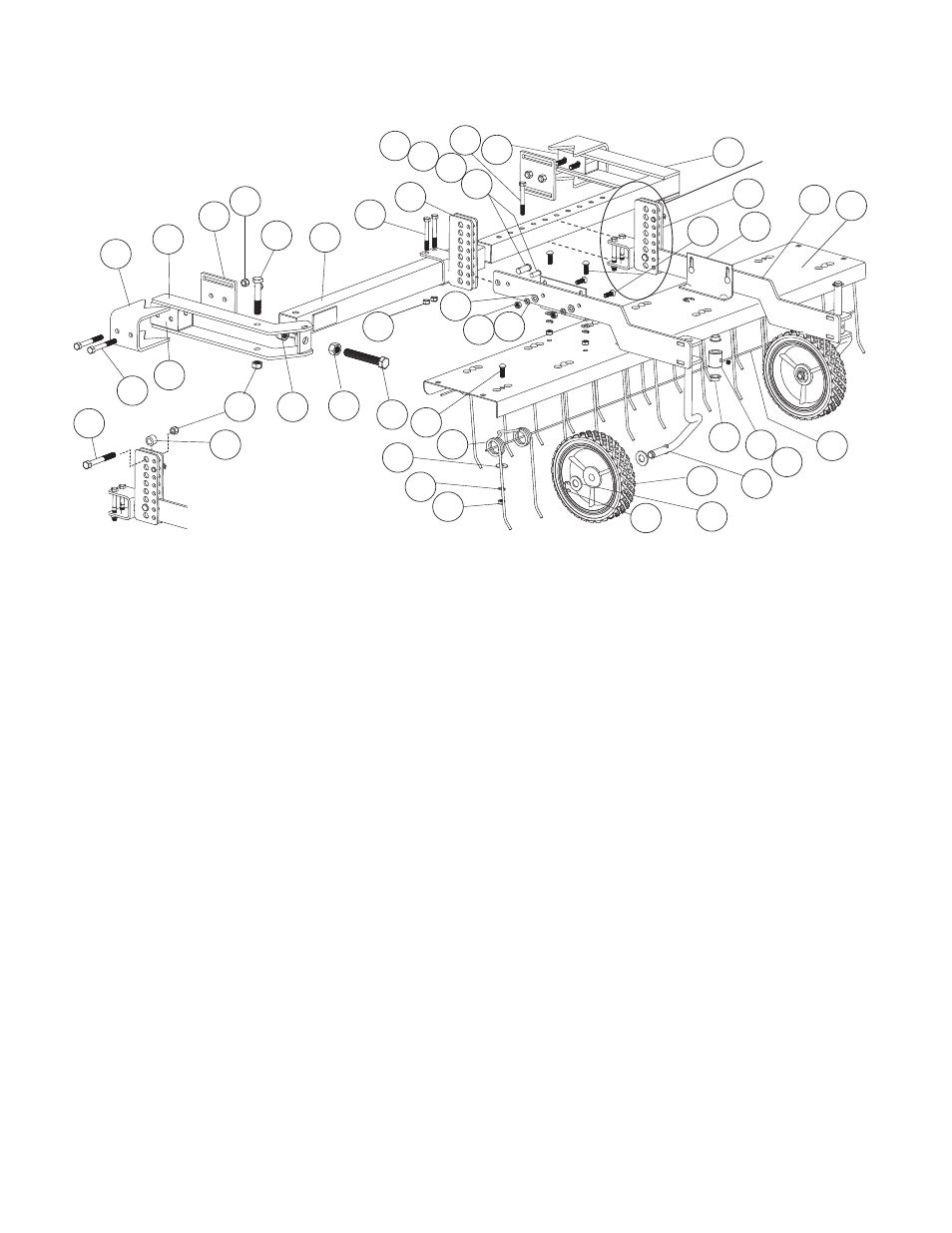

VUE DES COMPOSANTS ET LISTE DES RÉFÉRENCES
================================================================================================
7
6
5
4
3
2
1
8
9
12
11
10
13
14
15
16
17
18
19
41
26
27
28
24
30
23
22
32
20
33
31
25
29
34
35
36
37
28 27
24
21
43
38
Vue détaillée A
L'entretoise (38) va
entre les plaques
39
Vue détaillée A
7
