Seite 3/4

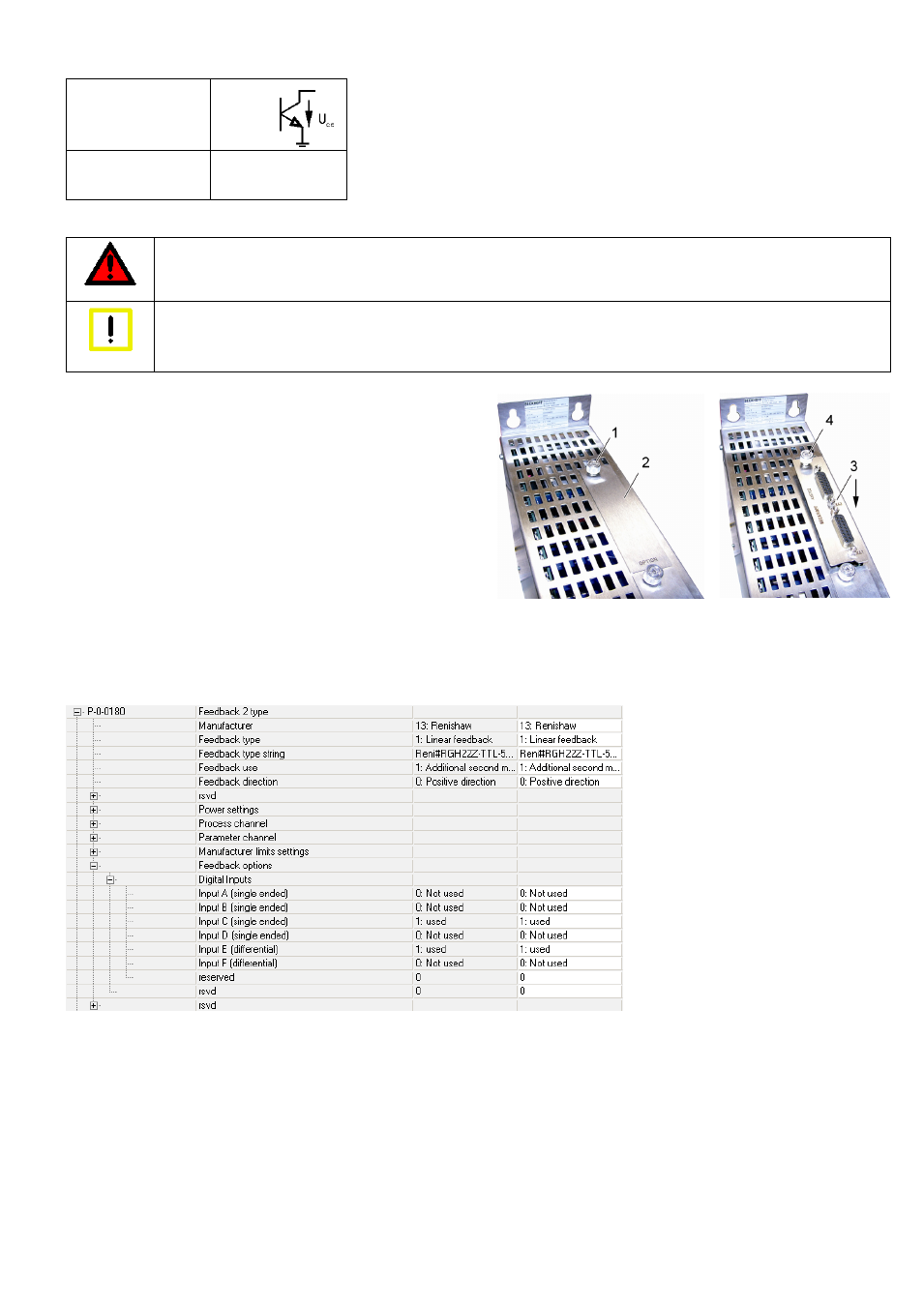

Caractéristiques techniques
Entrées numériques
« A »-« D »
(single ended)
Open collector
max. 1 mA
Entrées numériques
« E »-« F »
(différentielles)
0-5V
résistance d’entrée :
120 Ω
Installation de la carte optionnelle codeur
DANGER
Attention, danger de mort !
Même si l’AX5000 est isolé de la tension réseau, les bornes « X02 » du circuit intermédiaire présentent toujours pendant environ
5 minutes encore une tension pouvant être mortelle. Évitez tout contact avec les bornes pendant ce temps.
Gare
Attention, destruction de la carte optionnelle codeur par décharges électrostatiques !
La carte optionnelle codeur est un composant sensible aux décharges électrostatiques. Veuillez respecter les mesures de protection
contre les décharges électrostatiques lors de la manipulation de la carte (bracelets antistatiques, mise à la terre des composants
concernés etc.).
−
Dévissez la vis (1) complètement.
− Enlevez l’écran (2).
− Insérez avec précaution la carte optionnelle (3) dans l’ouverture, dans le
sens indiqué par la flèche. Le logement présente sur ses petits côtés
des glissières pour la platine. Veillez à ce que la platine soit engagée
dans ces glissières.
− Vissez la vis (4) à fond.
Exemple: Renishaw RGH 22Z30D00 (capteur TTL avec 2 canaux de paramètres)
Configuration dans TCDrivemanager (IDN-P-0-0180)
Capteur et entrées
