Fiche de données pour KL2612, version 1.1
Beckhoff™ et TwinCAT™ sont des marques de Beckhoff. Les informations sont données sous réserve de modifications et ne nous engagent que si ceci est fixé
par contrat. Beckhoff Automation GmbH, Eiserstr. 5, 33415 Verl, Allemagne, tél. : +49 (0) 5246 963 0, fax : +49 (0) 5246 963 149,
http://www.beckhoff.fr/

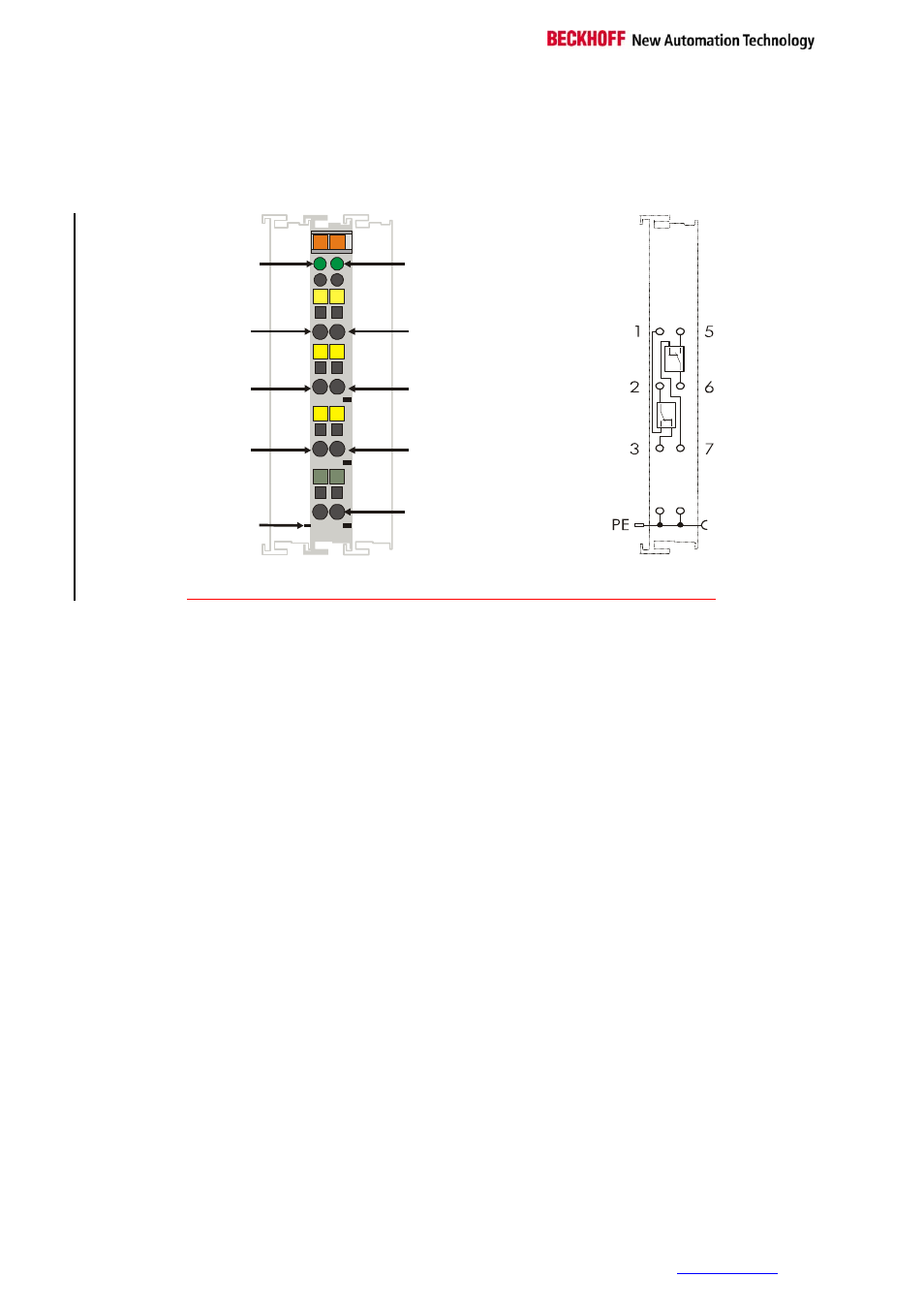

Introduction au KL2612
Top view
power
contact
Signal -
LED1 Signal -
LED2
PE
13
1
2 6
PE
14
5
PE
5
C
D
6
7
8
1
A
B
2
3
4
KL2612
3 7
OUT
OUT
IN
OUT
OUT
IN
Description de la fonctionnalité
La borne de sortie KL2612 commute, commandée par l’appareil
d’automatisation, deux relais avec pour chacun un contact inverseur. L’état
de signal de la borne de bus est indiqué par une diode lumineuse. Si la
LED est allumée, cela signifie que le contact entre 2 et 1 ou pour le
deuxième relais, entre 6 et 5, est fermé. La borne de bus KL2612 ne
dispose pas de contacts de puissance, c.-à-d. qu’une tension, transmise
via les contacts de puissance par des bornes précédentes, doit à nouveau
être appliquée.
Affichage LED Les LED de signalisation indiquent l’état de fonctionnement du canal de
bornes correspondant.
Marche : contact inverseur entre 1-1 (6-5) fermé
Arrêt :
contact inverseur entre 2-3 (6-7) fermé
ou :
le timer chien de garde est dépassé. Si le coupleur de bus ne transmet pas
de données durant 100 ms, la LED verte s’éteint et les sorties sont placées
sur 0.
Données de processus Le nombre de bit dans l’image de processus s’élève à 2 bits.
