• Quick Installation Guide (en anglais)
• Câble Ethernet (CAT5e)
• Contrat de licence d’utilisation
Éléments dont vous avez besoin
Si vous installez vous-même la passerelle téléphonique, assurez-vous que vous
disposez des éléments suivants à portée de main avant de poursuivre :
• Coffret de la passerelle téléphonique : reportez-vous à la rubrique
Contenu du coffret pour la liste des éléments inclus.

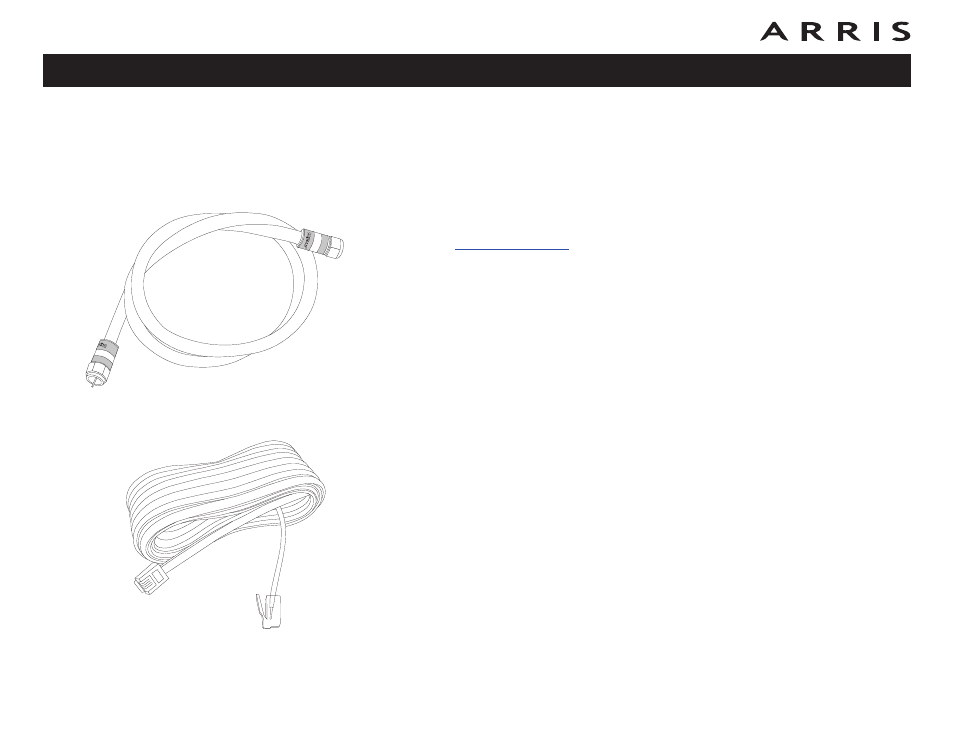

• Câble coaxial : voir illustration à gauche. Il s’agit d’un câble rond pourvu
d’un connecteur à chaque extrémité. Ce type de câble est identique à ceux
utilisés pour relier un téléviseur au câble. Ils sont disponibles dans les
magasins spécialisés et la plupart des grandes surfaces. Vérifiez que le vôtre
est bien doté d’un connecteur à chaque extrémité. Il existe deux types de
connecteurs : ceux qui s’enfichent et ceux qui se vissent. Ces derniers sont
recommandés avec la passerelle téléphonique. Le câble coaxial doit être
suffisamment long pour relier la passerelle téléphonique à la prise câble la
plus proche.
• Câble téléphonique : voir illustration à gauche. Il s’agit d’un câble
téléphonique standard pourvu de connecteurs téléphoniques standard (type
RJ11) à chaque extrémité. Ce type de câble est commercialisé dans les
magasins spécialisés et la plupart des grandes surfaces.
• Répartiteur (facultatif) : ce dispositif fournit une connexion
supplémentaire au câble en proposant deux ports de sortie à partir de la
même prise câble. Cet équipement est nécessaire lorsqu’un téléviseur est
déjà relié à la prise câble sur laquelle vous voulez brancher la passerelle
téléphonique. Il est commercialisé dans les magasins spécialisés et la
plupart des grandes surfaces. Vous aurez peut-être également besoin d’un
petit câble coaxial (avec connecteurs) pour connecter le répartiteur à la prise
câble, puis la passerelle téléphonique et le téléviseur au répartiteur.
Remarque : dans la pratique, le répartiteur scinde le signal en deux et
envoie chaque moitié vers ses deux ports de sortie. L’utilisation de plusieurs
répartiteurs sur une ligne peut altérer la qualité de la connexion télévision,
téléphone et/ou Internet.
• Montage mural du matériel (facultatif) : si vous souhaitez fixer votre
passerelle téléphonique sur un mur, vous devez vous procurer deux ancrages
pour cloisons sèches ou deux vis à bois. Pour plus d’informations, reportez-
vous au gabarit et aux instructions de montage.
Mode d’emploi de la passerelle téléphonique Touchstone TG952
Sécurité Prise en main Installation
Configuration
Ethernet Utilisation Dépannage Glossaire
9
Câble coaxial
Câble téléphonique
