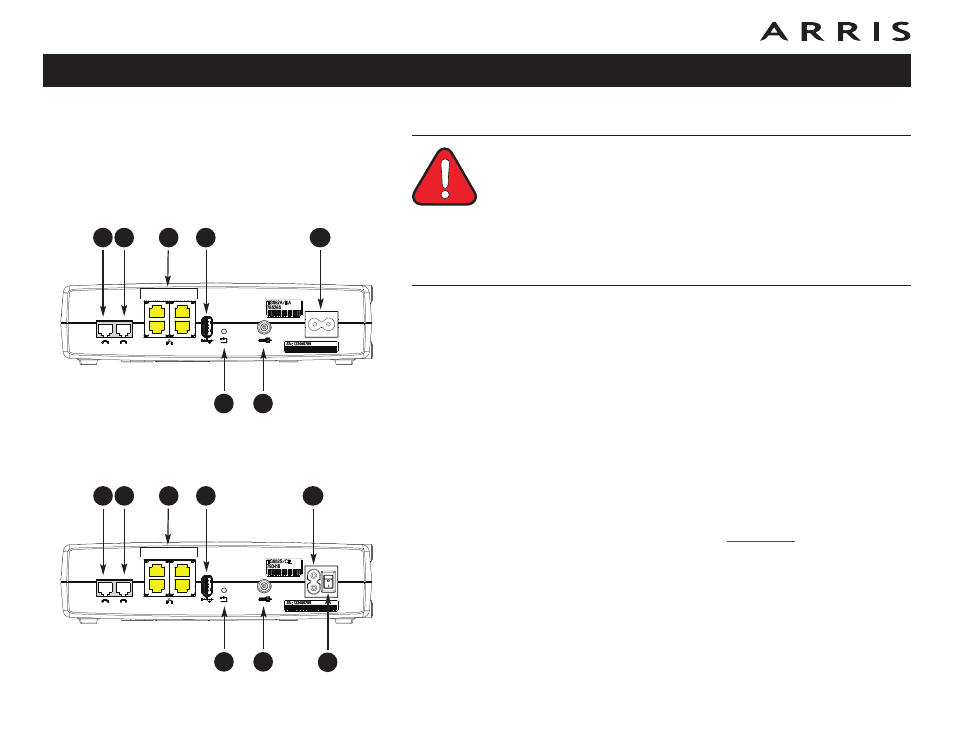

Mode d’emploi de la passerelle téléphonique Touchstone TG952
Connexion de la passerelle téléphonique
AVERTISSEMENT
Risque de blessure ou d’endommagement de l’équipement
La connexion de la passerelle téléphonique à des câblages téléphoniques
existants du domicile doit être effectuée par un installateur professionnel
uniquement. Les connexions physiques au précédent prestataire de
service téléphonique doivent être supprimées et les câbles vérifiés ; la
tension doit être nulle. L’annulation du service téléphonique est
inappropriée. Si ce service est annulé, il risque d’être perdu et/ou la
passerelle téléphonique de subir des dommages irréversibles.
1 Branchez l’une des extrémités du câble coaxial sur la prise du câble ou sur
le répartiteur et l’autre sur le connecteur Cable (F) de la passerelle
téléphonique. Serrez d’abord les branchements à la main, puis appliquez
1/8e de tour avec une clé.
Remarque : pour un fonctionnement optimal, utilisez un câble coaxial de
haute qualité et supprimez les répartiteurs ou réduisez leur nombre au
minimum entre le connecteur du câble et la passerelle téléphonique.
2 Branchez l’extrémité appropriée du cordon d’alimentation sur le connecteur
d’alimentation à l’arrière de la passerelle téléphonique (G) et l’autre
extrémité sur une prise secteur.
Modèle TG952S uniquement : assurez-vous que l’interrupteur situé sur le
panneau arrière (H) est en position de marche.
Le voyant Power sur la façade de la passerelle téléphonique s’allume et
clignote une seule fois (reportez-vous au tableau relatif aux témoins
lumineux dans la rubrique Utilisation de la passerelle téléphonique). Si ce
n’est pas le cas, reportez-vous à la rubrique
3 Branchez l’une des extrémités du câble Ethernet sur l’un des ports situés à
l’arrière de la passerelle téléphonique (C) et l’autre extrémité sur le port
Ethernet de l’ordinateur, du concentrateur ou du routeur haut débit.
Remarque : en cas de connexion à un ordinateur, utilisez le câble Ethernet
fourni avec la passerelle téléphonique.
4 Branchez l’une des extrémités du câble téléphonique sur le port téléphonique
situé à l’arrière de la passerelle téléphonique (A ou B). Branchez l’autre
extrémité au téléphone.
Tel 1
Tel 2
Ethernet
10/100/1000
USB
Reset
Cable
1
2
3
4
B
A
E
C
D
G
Tel 1
Tel 2
Ethernet
10/100/1000
USB
Reset
Cable
1
2
3
4
TG952A/B
TG952S
F
B
A
E
C
D
G
F
H
