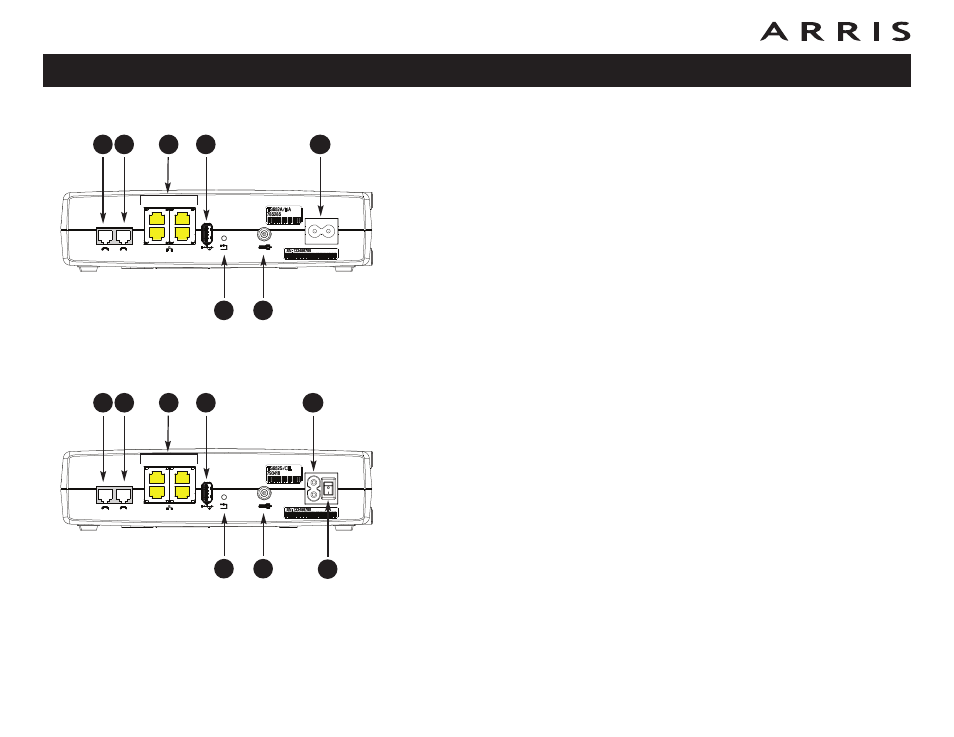

Panneau arrière
Le panneau arrière de la passerelle téléphonique présente les commandes et
connecteurs suivants :
A Tel 1 : connecteur pour la première ligne téléphonique.
B Tel 2 : connecteur pour la seconde ligne téléphonique.
C Ethernet (1 - 4) : connecteurs à utiliser avec un ordinateur équipé d’un
port réseau local.
D USB : connecteur hôte USB pour prise en charge ultérieure de périphériques
USB externes
E Bouton Reset : réinitialise la passerelle téléphonique comme si vous l’aviez
mise hors tension, puis de nouveau sous tension. Appuyez sur ce bouton à
l’aide d’un objet pointu non conducteur.
F Cable : connecteur pour le câble coaxial.
G Power : connecteur pour le cordon d’alimentation.
H Interrupteur (TG952S uniquement) : interrupteur d’alimentation
marche/arrêt.
Mode d’emploi de la passerelle téléphonique Touchstone TG952
16
Tel 1
Tel 2
Ethernet
10/100/1000
USB
Reset
Cable
1
2
3
4
B
A
E
C
D
G
Tel 1
Tel 2
Ethernet
10/100/1000
USB
Reset
Cable
1
2
3
4
TG952A/B
TG952S
F
B
A
E
C
D
G
F
H
