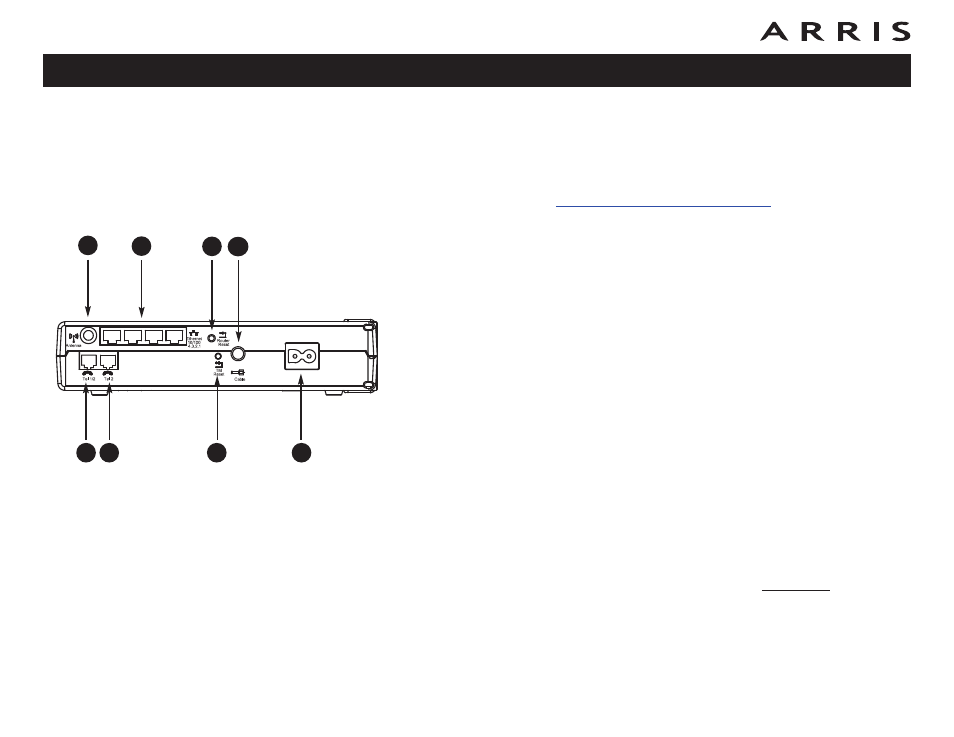

A
C
B
D
F
E
H
G
27
Mode d’emploi du modem téléphonique Touchstone WTM652
Instructions de montage à plat
1 Placez le modem téléphonique de sorte que :
l’air circule librement tout autour, l’arrière du modem soit le plus près
possible du mur et le modem ne risque pas de tomber au sol en cas de
choc ou de déplacement
2 Passez à l’étape
Connexion du modem téléphonique
Connexion du modem téléphonique
AVERTISSEMENT : La connexion du modem téléphonique à des câblages
téléphoniques résidentiels existants doit être effectuée par un installateur
professionnel uniquement. Les connexions physiques au précédent
prestataire de service téléphonique doivent être supprimées et les câbles
vérifiés ; la tension doit être nulle. L’annulation du service téléphonique
est inappropriée. Si ce service est annulé, il risque d’être perdu et/ou le
modem téléphonique d’être irrémédiablement endommagé.
1 Branchez l’antenne au connecteur de l’antenne situé à l’arrière du modem
téléphonique (C). Vérifiez la solidité du branchement à la main uniquement.
Si possible, tournez l’antenne de façon à ce qu’elle soit orientée vers le haut.
2 Branchez l’une des extrémités du câble coaxial sur la prise du câble ou sur
le répartiteur et l’autre sur le connecteur Cable (G) du modem téléphonique.
Vérifiez la solidité du branchement à la main, puis resserrez en appliquant
1/8e de tour avec une clé.
Remarque : Pour un fonctionnement optimal, utilisez un câble coaxial de
haute qualité et utilisez le moins possible (idéalement aucun) de
répartiteurs entre le connecteur du câble et le modem téléphonique.
3 Branchez l’extrémité appropriée du cordon d’alimentation sur le connecteur
Power situé à l’arrière du modem téléphonique (H) et l’autre sur une prise
secteur.
Le voyant Power sur la face avant du modem téléphonique s’allume et
clignote une seule fois (reportez-vous au tableau relatif aux DEL, page 44).
Si tel n’est pas le cas, reportez-vous à la rubrique Dépannage
4 Branchez une extrémité du câble Ethernet à l’un des ports Ethernet situé à
l’arrière du modem téléphonique, (D) et l’autre au port Ethernet d’un
ordinateur, d’un concentrateur ou d’un routeur large bande.
