Mode d’emploi du modem téléphonique Touchstone WTM652

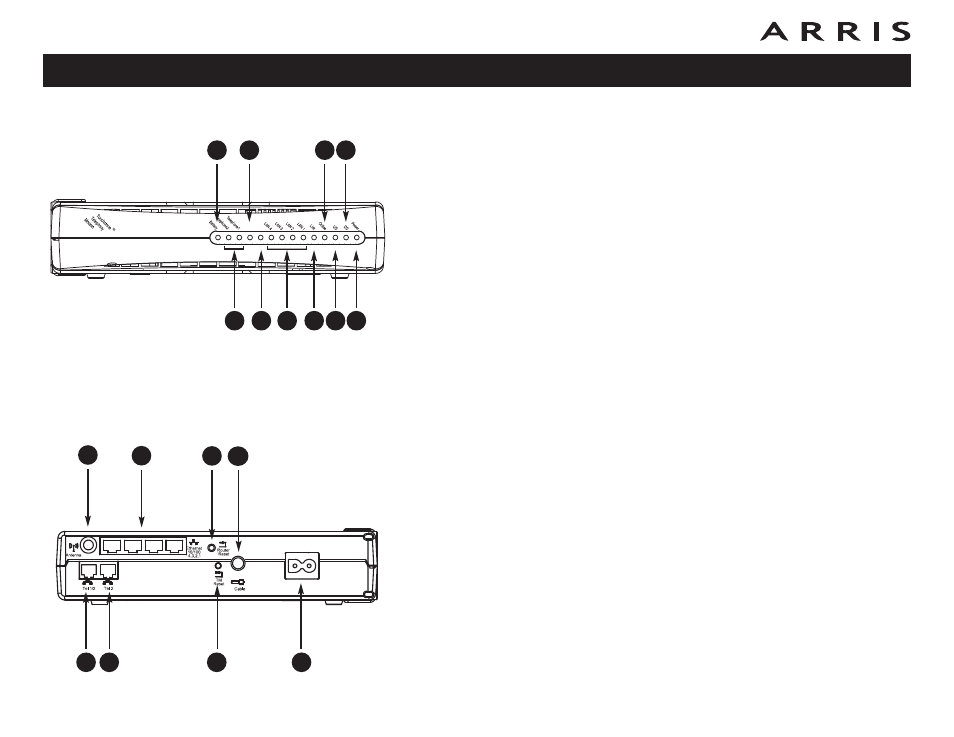

Face avant
La face avant du modem téléphonique présente les témoins suivants:
A Battery : (WTM652G uniquement) indique l’état de la batterie.
B Telephone 1/2 : indique l’état de chaque ligne téléphonique.
C Secure : indique que le WPS (Wireless Protected Steup) est activé.
D WLAN : (LAN uniquement) indique l’état de la batterie.
E LAN 14 : indique l’état de chaque port Ethernet.
F Link : indique la connectivité Ethernet ou sans fil entre le modem
téléphonique et les ordinateurs.
G Online : indique l’état de la transmission de données Internet.
H US : indique la connectivité montante.
I DS : indique la connectivité descendante.
J Power : indique si l’unité est alimentée.
Panneau arrière
Le panneau arrière du modem téléphonique présente les connecteurs et
commandes suivants:
A Tel 1 (modèles A/B) : connecteur pour la première ligne téléphonique.
Tel 1/2 (modèles G) : connecteur pour la première ligne téléphonique (ou
les deux lignes d’un téléphone à deux-lignes).
B Tel 2 : connecteur pour la seconde ligne téléphonique
C Antenna : connecteur pour l’antenne sans fil.
D Ethernet : à utiliser avec un port LAN d’ordinateur.
E boutonRouter Reset : réinitialise les ports Ethernet et sans fil sans altérer
le service de téléphonie.
F Bouton Reset TM : réinitialise le modem téléphonique comme si vous
l’aviez mis hors tension, puis de nouveau sous tension. Appuyez sur ce
bouton à l’aide d’un objet pointu non métallique.
G Cable : connecteur pour le câble coaxial.
H Power : connecteur pour le cordon d’alimentation
