Montage du modem téléphonique
Le modem téléphonique peut, au choix, être fixé au mur ou posé sur un bureau.
Pour les applications murales, vous pouvez l’orienter de sorte que les témoins
lumineux se situent sur le dessus (verticalement) ou sur le côté (horizontale-
ment).
Outils à rassembler
Avant de procéder à un montage mural, munissez-vous des outils et accessoires
suivants :
• pour le montage sur cloisons sèches : deux ancrages pour cloisons sèches
de 6 mm et une perceuse avec foret de 6 mm (non fournie)
• pour les montages sur contreplaqué ou cloisons en treillis : deux vis
autotaraudeuses 6 x 38,1 mm (fournies)
• un tournevis plat ou Phillips, en fonction des vis utilisées
• un gabarit pour la fixation au mur (inclus)
• du ruban adhésif invisible (pour appliquer temporairement le plan de
montage sur le mur)
Instructions de montage mural

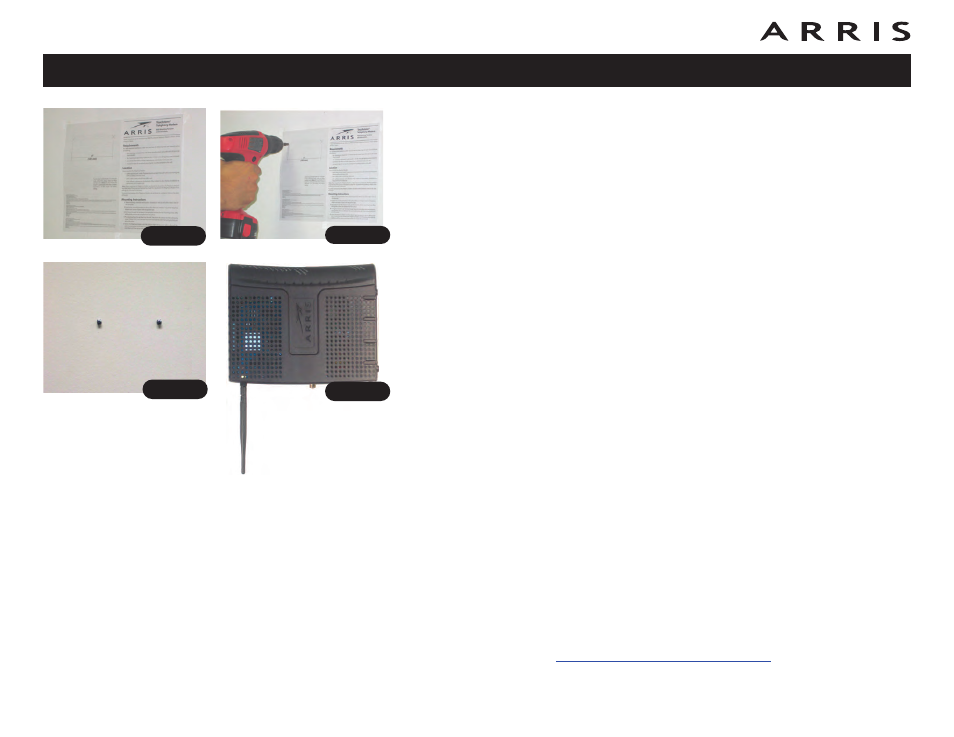

1 Placez le plan de montage sur la surface sur laquelle vous souhaitez placer
le modem téléphonique et fixez-le avec du ruban adhésif.
2 Percez les trous à l’emplacement indiqué sur le plan. Retirez le plan de
montage.
3 Si vous utilisez des ancrages pour cloisons sèches, fixez-les au mur. Vissez
ensuite les vis dans le mur, en laissant environ 3 mm de saillie entre la tête
des vis et le mur. Si vous n’utilisez pas d’ancrages, il vous suffit de visser les
vis.
4 Orientez le modem téléphonique horizontalement ou verticalement, au
choix. Glissez les vis dans les deux trous de montage à l’arrière du modem
téléphonique, puis appuyez vers le bas afin de bloquer la tige de la vis dans
l’encoche prévue à cet effet.
5 Passez à l’étape
Connexion du modem téléphonique
