Chapitre 3 : SPECIFICATIONS TECHNIQUES
Alimentation: + 12Vdc (par le connecteur DB9 de l'OCTO).
Température de stockage: -25 °C à +85 °C (-13 °F à + 185 °F).
Température ambiante maximale: < 40 °C (< 104 °F).
Hygrométrie: 10% à 80% (sans condensation).
Dimension: L 117 x P 115 x H 55mm.
Poids: 0,5 kg.
Chapitre 4 : ENCASTREMENT DANS UN MUR
Pour installer le REMOTE KEYPAD dans une boite électrique standard de 2 unités, suivez les instructions ci-dessous :
c Retirez le panneau supérieur du REMOTE KEYPAD (4 vis).
d Déconnectez le bornier à vis (MC 5 pôles) de la carte du REMOTE KEYPAD et débranchez les 4 fils du bornier.
e Connectez le nouveau câble sur le bornier à vis comme indiqué ci-dessous:
• Connectez TX sur la broche 3 du connecteur DB9 de l'OCTO.
• Connectez RX sur la broche 2 du connecteur DB9 de l'OCTO.
• Connectez 0V sur la broche 5 du connecteur DB9 de l'OCTO (un fil seulement).
• Connectez 12V sur la broche 8 du connecteur DB9 de l'OCTO.

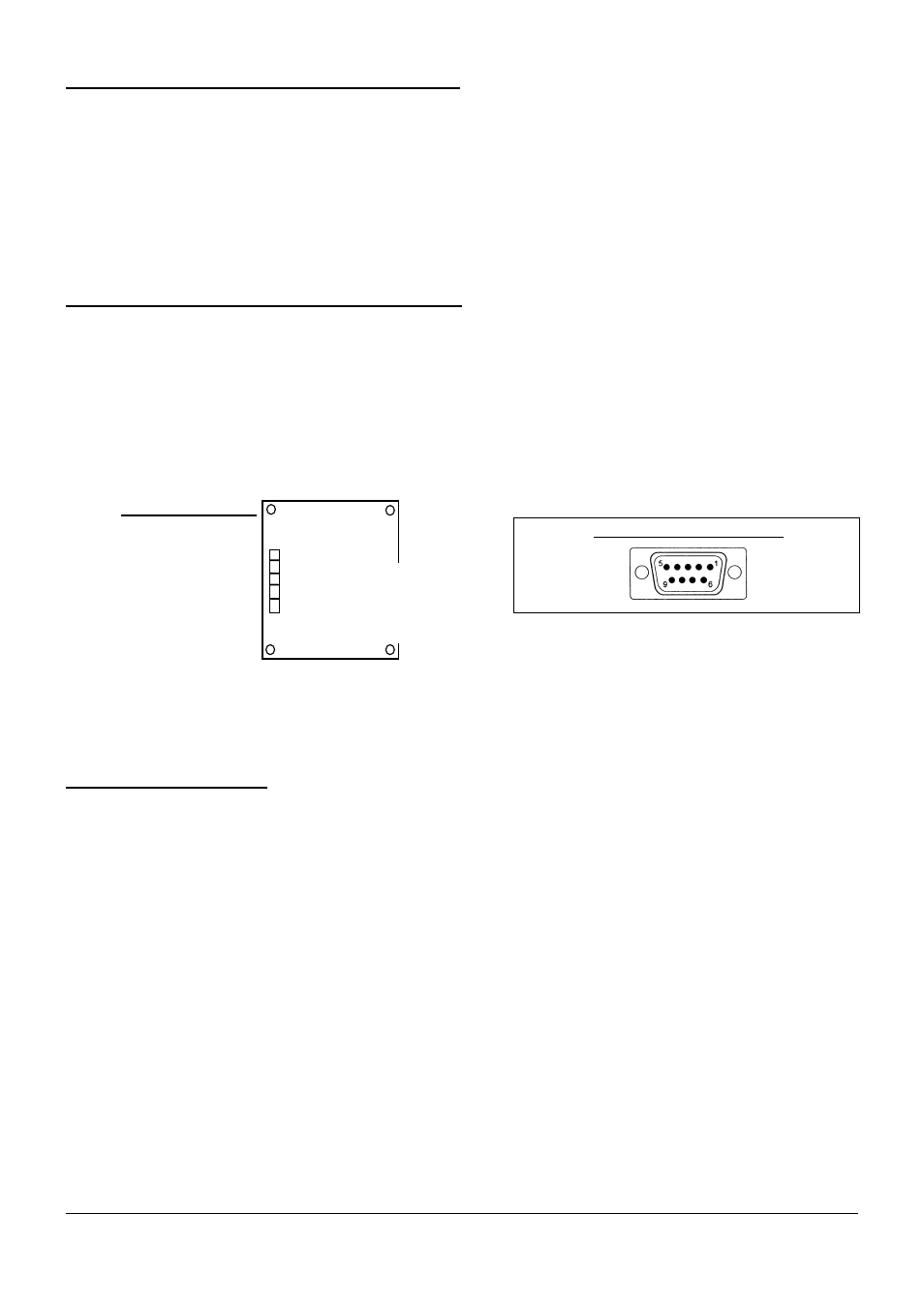

CARTE DU RK802-F :
TX
RX
0V
12V
f Connectez le bornier à vis (MC 5 pôles) sur la carte du REMOTE KEYPAD et installez le panneau supérieur dans la
boîte électrique 2 unités.
g Fixez la face avant avec les 4 vis.
Chapitre 5 : GARANTIE
Analog Way garantie le produit contre les défauts matériels et vices de fabrication, pour une période de 3 ans à partir de la date
d'achat (retour en nos locaux).
En cas de mauvais fonctionnement pendant la période de garantie, Analog Way décidera, à son choix, de réparer ou de
remplacer l'appareil défectueux, incluant la gratuité des pièces et de la main d'œuvre.
Cette garantie ne s'applique pas si le produit a été :
- utilisé ou installé en dehors de son cadre de fonctionnement,
- manipulé sans aucune précaution,
- utilisé ou stocké dans des conditions anormales,
- modifié, ouvert,
- endommagé par le feu, guerre ou catastrophe naturelle.
En aucun cas Analog Way ne peut être responsable d'une perte de profit ou de dommages directs ou indirects consécutifs à un
mauvais fonctionnement du produit.
En cas de problème, préparer une description détaillée de la panne, relever le numéro de série de l'appareil, puis contacter votre
revendeur agréé.
