REMOTE KEYPAD (RK802-F)
PAGE 1
EDITION: 11/03
REMOTE KEYPAD (RK802-F)
Manuel Utilisateur

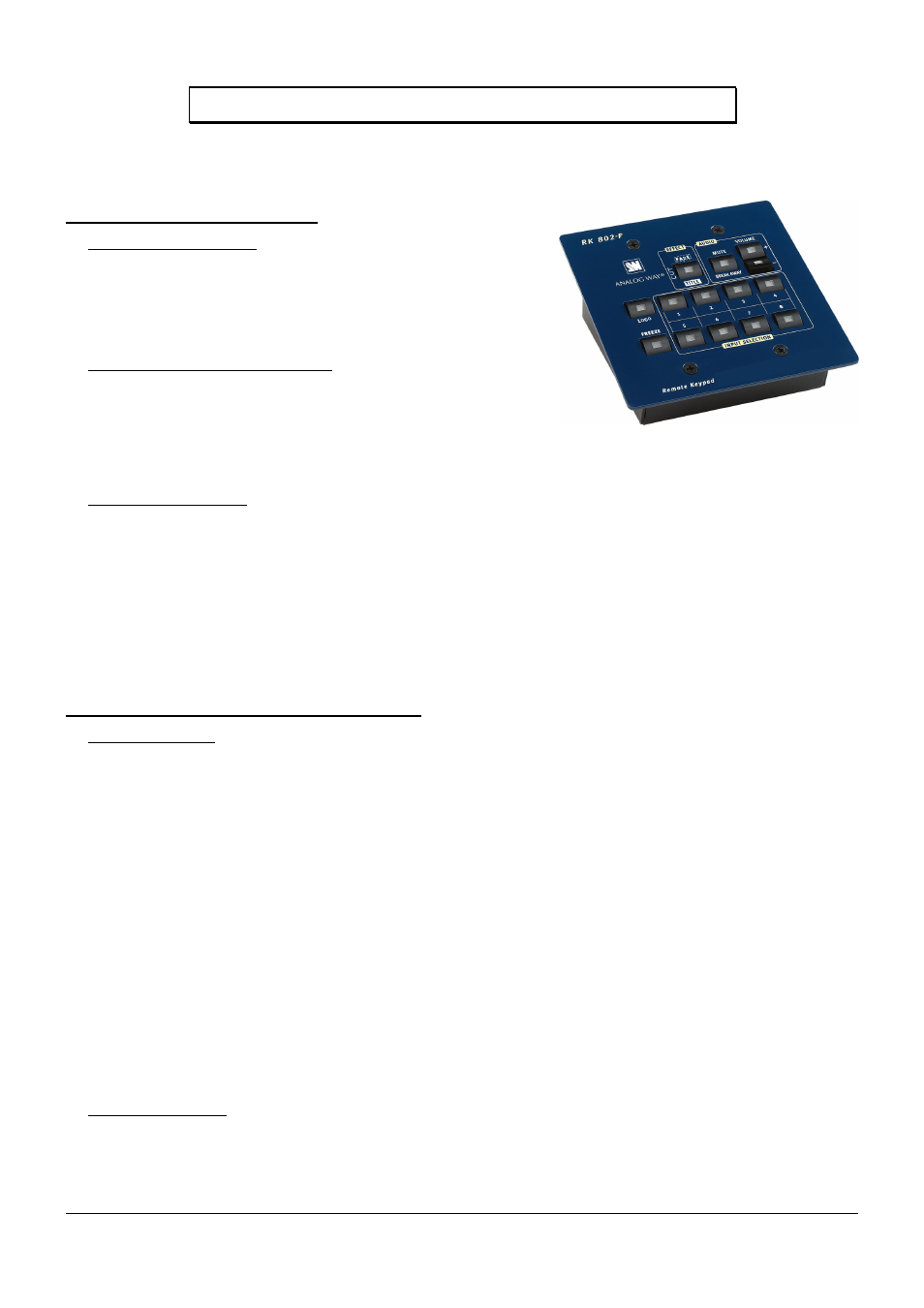

Chapitre 1 : INTRODUCTION
1-1. MATÉRIEL FOURNI
• 1 REMOTE KEYPAD (RK802-F).
• 1 Câble DB-9 (M/F) (L = 3 mètres).
• 2 étiquettes blanches (pour renommer les touches de sélection).
• 1 Manuel Utilisateur.
1-2. INFORMATIONS GÉNÉRALES
Le REMOTE KEYPAD (RK802-F) est un petit boîtier de contrôle pour
OCTO-PLUS
™
, OCTO-LOGO
™
, OCTO-FADE
™
ou OCTO-FX
™
et permet de
contrôler leurs principales fonctions jusqu’à une distance de 100 mètres. Le
REMOTE KEYPAD est très facile d’installation et d’utilisation car il se connecte à l'OCTO avec seulement un câble.
Le Remote Keypad n’a pas besoin d’une source d’alimentation externe, il est alimenté par l'OCTO.
1-3. MISE EN SERVICE
c Éteignez votre OCTO (Interrupteur en face avant).
d Raccordez le connecteur RS-232 (DB9 femelle) de votre OCTO, au connecteur DB9 mâle du REMOTE KEYPAD
avec le câble DB9 fourni.
e Allumez votre OCTO (Interrupteur en face avant).
f Sélectionnez une entrée avec les touches de sélection (INPUT SELECTION).
g Effectuez les réglages audio avec les touches AUDIO.
Chapitre 2 : DESCRIPTION TECHNIQUE
2-1. FACE AVANT
EFFECT:
Permet de sélectionnez un type d'effet entre CUT, FADE et TITLE (LED éteinte = CUT, LED
clignotante = FADE, LED allumée = TITLE).
AUDIO
MUTE:
Permet d'éteindre la sortie audio (appui court).
BREAKAWAY:
Permet de diffuser en permanence une source audio. Sélectionnez une source avec les touches
INPUT SELECTION, puis maintenez appuyer (1 seconde) la touche BREAKAWAY (LED =
double clignotement)
VOLUME (+ /-):
Réglage du volume audio.
LOGO:
Permet de faire apparaître ou disparaître les logos attribués à l'entrée sélectionnée.
FREEZE:
Permet de geler l'image de sortie.
INPUT SELECTION:
• Sélection des sources d'entrée (appui court).
• Un appui long (1 seconde) sur la source sélectionnée permet d'activer la fonction BLACK. La
sortie vidéo passe alors au noir.
• La LED allumée indique l'entrée vidéo sélectionnée. La LED clignotante indique la dernière
entrée sélectionnée (lorsque black est actif). La LED avec double clignotement, indique la
source audio diffusée (lorsque breakaway est actif).
2-2. FACE ARRIÈRE
Connecteur DB9 mâle: Liaison RS-232 et alimentation.
Connecteur Jack 3.5 F: Raccordement pour récepteur Infra rouge optionnel.
