EQUALIZER & SYNC PROCESSOR Chapitre 2 : MISE EN SERVICE (suite)
PAGE 9
2-3. RACCORDEMENTS DU SYNC PROCESSOR
NOTE: Eteignez tous les appareils avant d'effectuer les raccordements.
c Raccordez le cordon secteur à l'embase secteur de l'appareil et à une prise de courant secteur.
d Raccordez votre source informatique ou vidéo à l’un des 2 connecteurs d’entrées (HD15 ou BNC ) de l'appareil.
IMPORTANT: Raccordez uniquement une source par entrée.
e Si nécessaire, raccordez votre moniteur de contrôle sur le connecteur d’entrée non utilisé (HD15 ou BNC).
f Raccordez votre afficheur sur le connecteur de la sortie OUTPUT 1 (BNC).
g Si nécessaire, raccordez un autre afficheur sur le connecteur de la sortie OUTPUT 2 (HD15).
h Allumez vos sources et ensuite vos afficheurs.

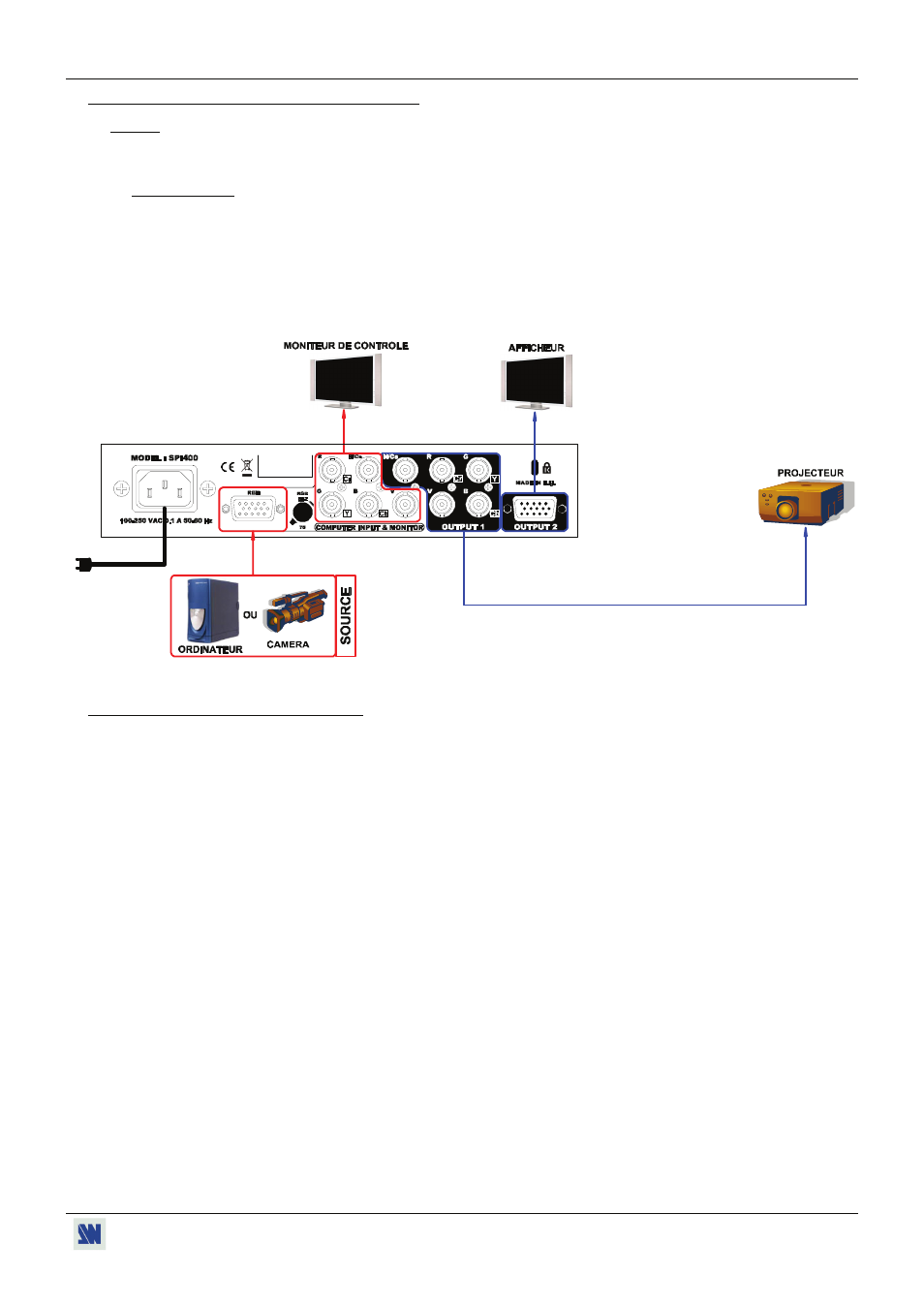

• Schéma de raccordement:
2
3
Ω
1
4
Jusqu'à 100 m de cable
5
2-4. RÉGLAGES DU SYNC PROCESSOR
c Sélectionnez le type de synchro de sortie avec les interrupteurs de la face avant.
d Positionnez le bouton poussoir “RGB Hi-Z / 75 Ω” de la face arrière sur la bonne position:
• Si un moniteur de contrôle est raccordé sur le deuxième connecteur d’entrée: positionnez le bouton poussoir sur Hi-Z
(position enfoncée).
• Si vous n’utilisez pas de moniteur de contrôle: positionnez le bouton poussoir sur 75 Ω (position relâchée).
e Réglez le niveau de contraste de l’entrée OUTPUT 1 avec le potentiomètre GAIN de la face avant.
f Réglez le niveau de netteté de la sortie OUTPUT 1 avec le potentiomètre HF de la face avant.
