EQUALIZER & SYNC PROCESSOR
PAGE 8
Chapitre 2 : MISE EN SERVICE
2-1. RACCORDEMENTS DE L’EQUALIZER
NOTE: Eteignez tous les appareils avant d'effectuer les raccordements.
c Raccordez le cordon secteur à l'embase secteur de l'appareil et à une prise de courant secteur.
d Raccordez votre source informatique ou vidéo à l’un des 2 connecteurs d’entrées (HD15 ou BNC ) de l'appareil.
IMPORTANT: Raccordez uniquement une source par entrée.
e Si nécessaire, raccordez votre moniteur de contrôle sur le connecteur d’entrée non utilisé (HD15 ou BNC).
f Raccordez votre afficheur sur le connecteur de sortie (HD15 ou BNC).
g Allumez vos sources et ensuite vos afficheurs.
IMPORTANT: Raccordez un seul afficheur sur les connecteurs de sortie.

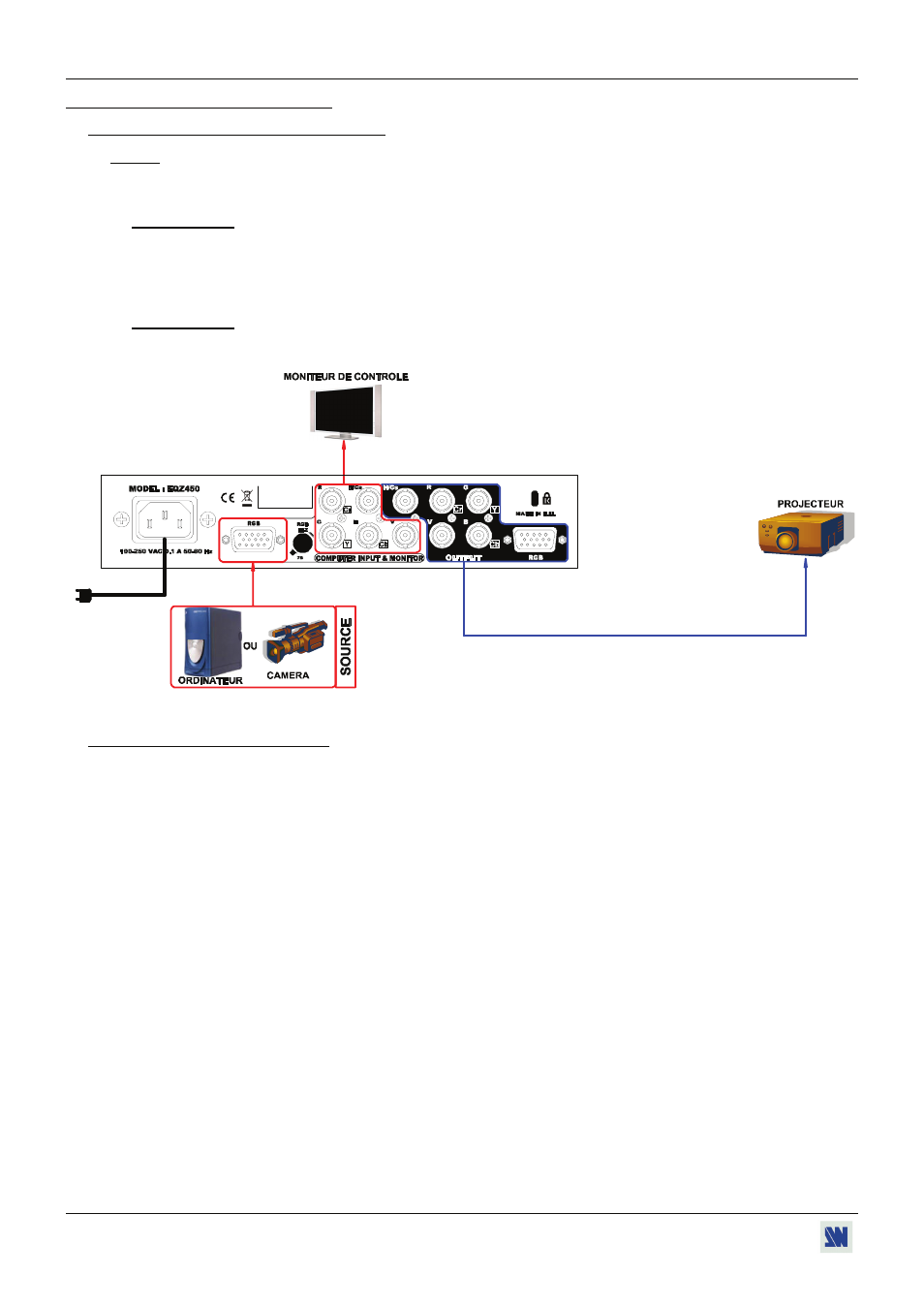

• Schéma de raccordement:
Ω
2
3
1
4
Jusqu'à 300 m de câble
2-2. RÉGLAGES DE L’EQUALIZER
c Positionnez le bouton poussoir “RGB Hi-Z / 75 Ω” de la face arrière sur la bonne position:
• Si un moniteur de contrôle est raccordé sur le deuxième connecteur d’entrée: positionnez le bouton poussoir sur Hi-Z
(position enfoncée).
• Si vous n’utilisez pas de moniteur de contrôle: positionnez le bouton poussoir sur 75 Ω (position relâchée).
d Réglez le niveau de contraste de l’entrée OUTPUT 1 avec le potentiomètre GAIN de la face avant.
e Réglez le niveau de netteté de la sortie OUTPUT 1 avec le potentiomètre HF de la face avant.
