Chapitre 1 : INTRODUCTION (suite)
EQUALIZER & SYNC PROCESSOR
PAGE 6

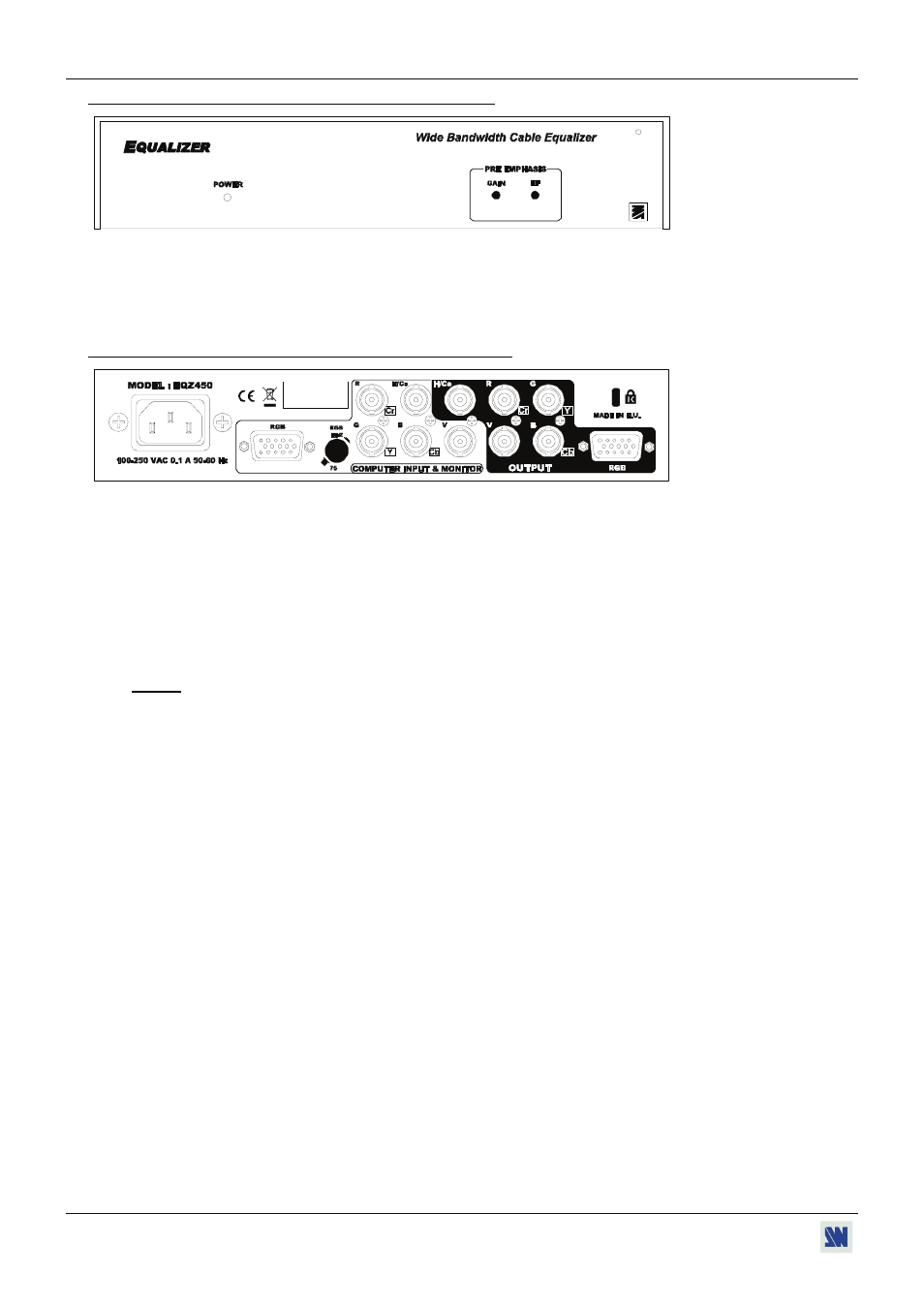

1-6. DESCRIPTION DE LA FACE AVANT DE l’EQUALIZER
A
N
A
LO
G
W
A
Y
R
POWER:
LED d'indication d’alimentation.
PRE EMPHASIS:
GAIN:
Réglage du contraste.
HF:
Réglage de la netteté.
1-7. DESCRIPTION DE LA FACE ARRIERE DE L’EQUALIZER
Ω
POWER INPUT:
Connecteur d’alimentation (100-250 VAC, 50-60 Hz, automatique).
COMPUTER INPUT & MONITOR
RGB:
Entrée informatique et recopie moniteur (sur connecteur HD15 femelle). Cette entrée
accepte les signaux RGBHV, RGBS, RGsB, YUV et HD-YUV.
RGB Hi-Z / 75 Ω:
Charge des voies RGB. Positionnez ce bouton poussoir sur Hi-Z si vous raccordés un
moniteur de contrôle.
RGBHV / Y, Cr, Cb: Entrée informatique et recopie moniteur (sur connecteurs BNC). Cette entrée accepte les
signaux RGBHV, RGBS, RGsB, YUV et HD-YUV.
NOTE: Si vous utilisez le connecteur HD15 pour le signal d’entrée, vous devez utilisez les connecteurs BNC pour
la recopie moniteur et vice versa.
OUTPUT :
RGBHV / Y, Cr, Cb: Signal de sortie amplifié avec conversion de synchro (sur connecteurs BNC femelle).
RGB:
Signal de sortie amplifié avec conversion de synchro (sur connecteurs HD15 femelle).
