3. Amplificateur D12
3.1. Systèmes centrés sur le D12

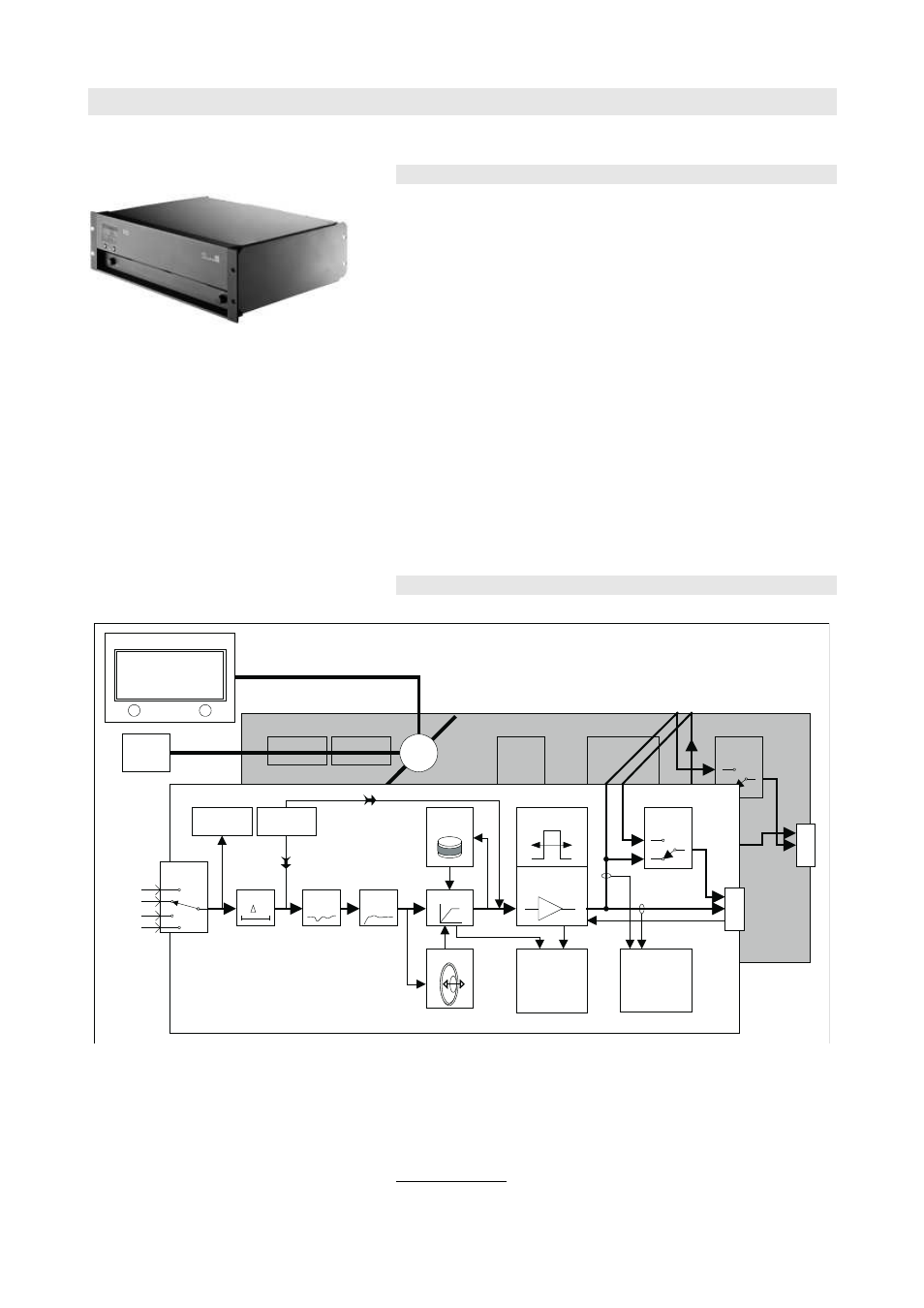

Fig. 2 : Amplificateur D12
Le D12 est un amplificateur à 2 canaux, équipé de circuits de traitement
numérique du signal (
Digital Signal Processors - DSP) qui assurent des
paramétrages spécifiques aux enceintes. Il a été conçu pour pouvoir
alimenter tous les baffles d&b actuels et peut également fonctionner en
mode linéaire.
Le D12 est doté d'entrées de signal numérique et analogique et de
sorties d'enceintes. Il est à même d'être contrôlé et surveillé à distance.
L'alimentation à découpage fonctionne avec une variété de tensions
électriques de secteur et offre un haut rendement pour un poids
moindre.
La commande de niveau, sur le panneau de façade, présente un
encodeur numérique rotatif et un écran d'affichage LCD, qui permettent
de sélectionner tous les modes de fonctionnement. Le D12 comprend un
traitement du signal complet, tous les circuits de protection nécessaires,
une interface REMOTE
1 et SERVICE 2 , un large panel de connecteurs et
de voyants d'état.
Le D12 occupe trois unités de racks de 19" x 353 mm (13.9") en acier
inoxydable avec un panneau de façade en aluminium extrudé.
3.2. Schéma du dispositif
Output
routing
Power
amplifier
Input
routing
Analog A
Analog B
Digital A
Digital B
Signal
generator
sine wave or
pink noise for
acoustic tests
Input
monitoring
User
EQ
Delay
t
Dynamics
Coil temp.
t°
Power supply
Information
on headroom,
temperature,
power, mains
voltage
Excursion
1/2
3/4
5
from / to channel A Channel B
1/2
3/4
5
System
EQ/XO
pilot signals
for load
monitoring
Channel A
LC Display
Output
Ch A
Ch B
Link A>B Dual channel
> LINEAR
off
D12
remote
interface
Output
routing
uC
> LINEAR
Z analysis:
load
monitoring,
wiring fault
detection
1/2
3/4
5
I
Fig. 3 : schéma du dispositif de l'amplificateur D12
1 De commande à distance
2 De maintenance
