5. Connexions
OUT A
OUT B
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG
SERVICE REMOTE
VOLTAGE SEE LABEL
~ 50/60 Hz
1400 W
CAUTION
R ISK O F ELECT RIC SHOCK DO NOT OPEN
www.dbaudio.com
MAINS SUPPLY
RISK OF FIRE - REPLACE FUSE AS MARKED
T10A H / 250 V
FUSE
T10A H / 250 V
FUSE
Made in Germany
[14a] [9b] [8] [9a] [12] [13] [15(a/b/c)] [10] [11]
Mains panel I/O panel
[14b]

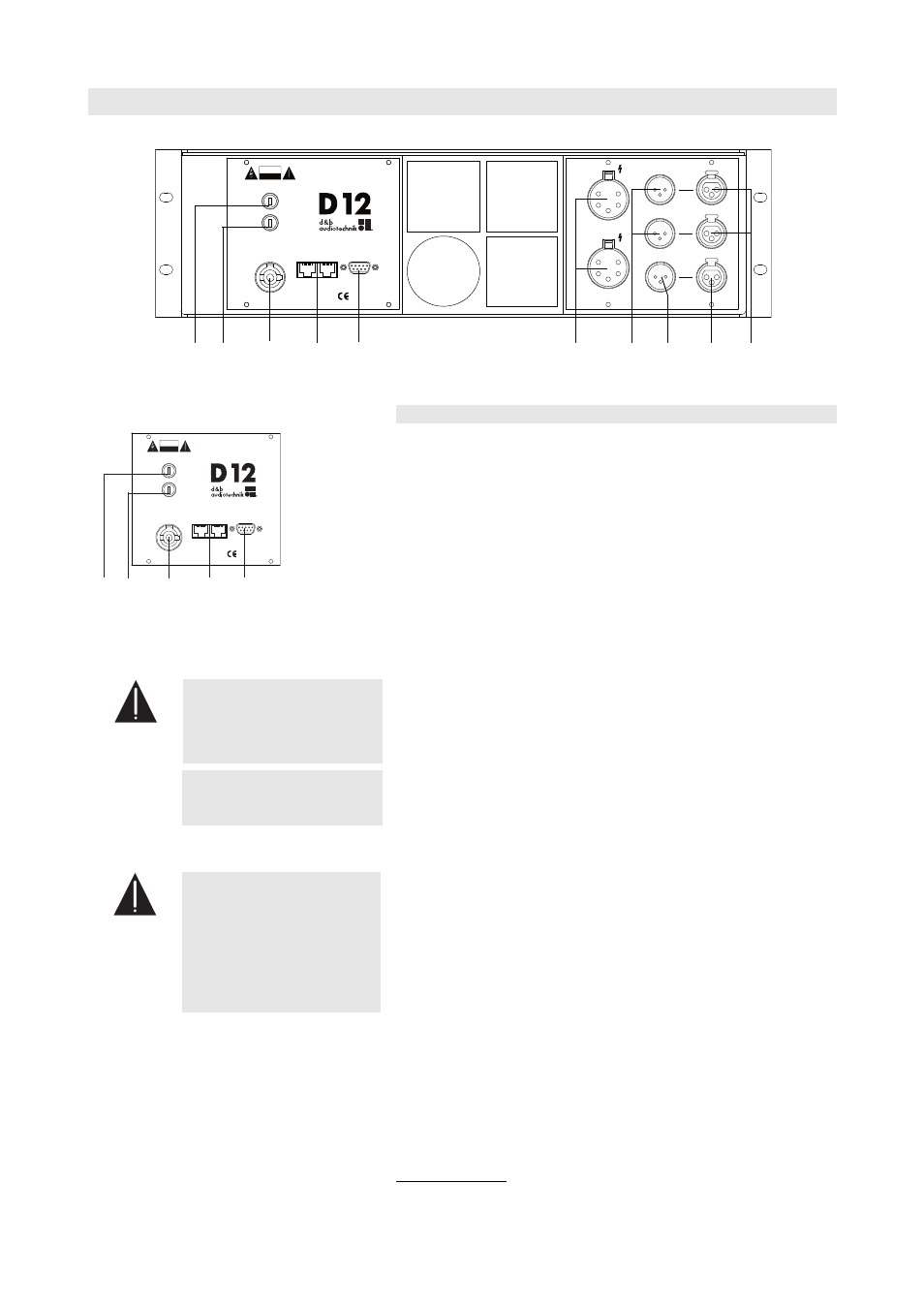

Fig. 8 : connexions D12
5.1. Connexions secteur et réseau
SERVICE REMOTE
VOLTAGE SEE LABEL
~ 50/60 Hz
1400 W
CAUTION
R ISK O F ELECT RIC SHOCK DO NOT OPEN
www.dbaudio.com
MAINS SUPPLY
RISK OF FIRE - REPLACE FUSE AS MARKED
T10A H / 250 V
FUSE
T10A H / 250 V
FUSE
Made in Germany
[9b] [8] [9a] [10] [11]
Fig. 9 : panneau des connecteurs secteur
et réseau du D12
Un raccord secteur PowerCon [8] est logé dans la face arrière de
l'unité. Un câble secteur approprié est également fourni.
Le D12 compte également deux connecteurs RJ45 [10] dédiés aux
fonctions REMOTE
1 .
Un connecteur D-SUB-9 [11] destiné aux fonctions SERVICE 2 permet de
charger dans l'unité des logiciels relatifs au fonctionnement de
l'amplificateur ainsi que des mises à jour de configuration d'enceinte.
5.1.1. Connexions secteur [8]
AVERTISSEMENT ! Ne connecter le D12 au secteur qu'en présence d'un
conducteur de terre (prise de masse).
Veiller absolument à ce que la prise de terre soit
correctement raccordée.
IMPORTANT ! Avant de brancher l'appareil sur le secteur, vérifier que la tension
électrique et la fréquence correspondent aux spécifications figurant sur
l'autocollant de configuration, à l'arrière du D12.
5.1.2. Protection des fusibles [9 (a/b)]
AVERTISSEMENT ! En cas de fusible défectueux, déconnecter le D12 du
secteur avant de le remplacer.
Veiller à respecter le bon type de fusible - 5 x
20 mm/haut pouvoir de coupure - et la valeur du
courant nominal. Cette dernière figure sur le panneau
arrière
de connecteurs, à côté des fusibles
correspondants.
Les fusibles se situent au-dessus du raccord secteur PowerCon. Ils
protègent l'appareil d'un quelconque défaut mais ne peuvent servir de
protection contre une surcharge.
Avec du 200/230 V, seul le fusible supérieur est sollicité [9a]. En
présence de 100/115 V, les deux fusibles fonctionnent [9a and b].
1 De commande à distance
2 D'assistance
