4.2. Voyants
4.2.1. Affichage LCD [4]
OVL GR ISP OVL GR ISP
[4] [5][6][7] [5][6][7]
CH A CH B

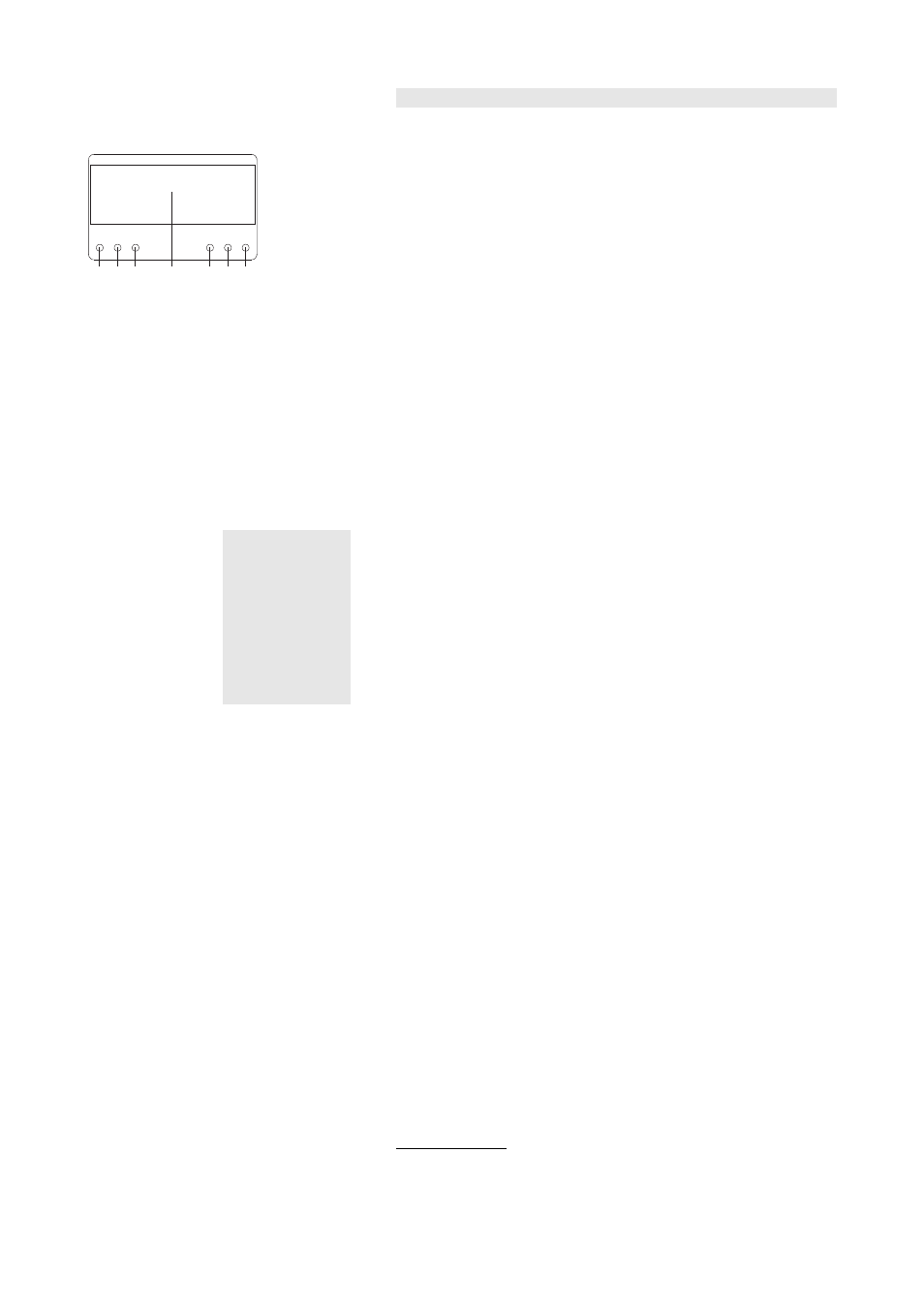

Fig. 7 : détail des voyants du D12
L'affichage LCD sert d'interface utilisateur pour tous les réglages de
configurations. Il indique aussi les informations relatives au statut.
L'affichage est éclairé et peut être réglé sur "on/off/timeout 10 s 1 ."
Une description détaillée du menu et de son accès figure dans le manuel
logiciel du D12, également fourni avec l'amplificateur.
4.2.2. DEL ISP (A/B) - Input Signal Present 2 (vert) [5]
- Entrée analogique
La DEL s'allume quand le signal d'entrée du D12
excède -30 dBu : le voyant ISP est insensible au réglage de la
commande de niveau et à la fonction MUTE mais il ne fonctionnera
pas en mode STANDBY.
- Entrée numérique (AES/EBU)
La DEL s'allume quand l'entrée numérique du D12 est
verrouillée sur 48 ou 96 kHz et que le signal excède –
57 dBFS (FS = Full Scale
3 ) : le voyant ISP est insensible au réglage
de la commande de niveau et à la fonction MUTE mais il ne
fonctionnera pas en mode STANDBY.
IMPORTANT ! Remarques concernant l'entrée numérique AES/EBU ⇒ ⇒ ⇒ ⇒
fréquences d'échantillonage
L'entrée numérique AES/EBU du D12 supporte les deux fréquences
d'échantillonnage 48/96 kHz.
D'autres fréquences d'échantillonnage standards (ex : 32/44.1 ou
88.2 kHz) pourront être détectées mais ne seront pas supportées.
Les fréquences d'échantillonnage non standard ne seront pas
reconnues.
4.2.3. DEL GR LED (A/B) - Gain Reduction 4 (jaune) [6]
- s'allume en fonction du signal d'entrée : le circuit limiteur
du D12 réduit alors le gain de plus de 3 dB.
Cette situation, sans être critique, indique que le système a atteint ses
limites.
1 Allumé/éteint/temporisationde 10 s
2 Signal d'entrée en présence
3 Pleine échelle
4 Réduction du gain
Amplificateur D12, Manuel machine (4.9 FR) Page 14 / 29
