3. Le couvercle antérieur étant toujours retiré, branchez la pompe sur un
débitmètre. Mettez en marche et réglez à 1,2 - 1,5 l/min sans
raccorder la CPU ou l’adaptateur.
4. Raccordez la pompe à la CPU et à l’adaptateur faible débit comme
illustré ci-dessous. Brisez les deux extrémités d’un tube absorbant et
posez-le entre l’adaptateur et le débitmètre à bulles. Assurez-vous
que la flèche pointe vers la pompe.
5. Mettez la pompe en marche et réglez l’adaptateur de faible débit au
débit souhaité à l’aide de la vis montée sur le côté.
6. La pompe étant en marche, réglez le potentiomètre VR4 en tournant
la vis dans le sens inverse des aiguilles d’une montre jusqu’à ce que
le témoin rouge s’allume, puis dans le sens des aiguilles d’une
montre d’¼ de tour pour que le témoin DEL s’éteigne.
7. Reposez le couvercle avant.
Utilisation de l’adaptateur faible débit
1. Branchez la pompe sur le débitmètre et réglez le débit à 1,2 - 1,5 l/min.
2. Raccordez la pompe à la CPU et à l’adaptateur faible débit comme
illustré ci-dessous. Cassez les deux extrémités d’un tube absorbant
et posez-le entre l’adaptateur et le débitmètre à bulles. Assurez-vous
que la flèche pointe vers la pompe.

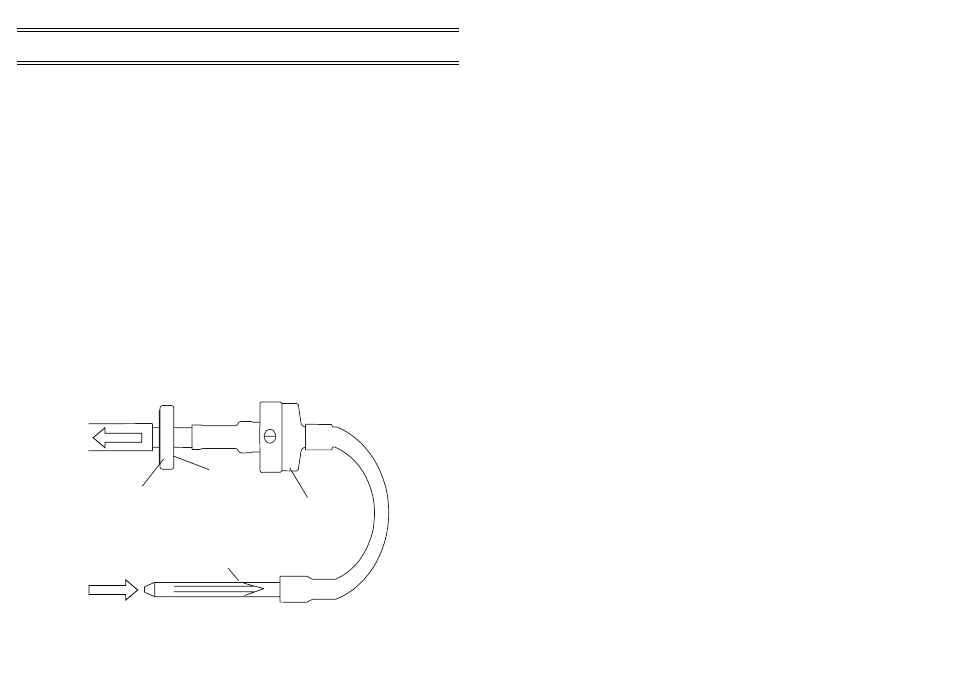

CPU et adaptateur faibel débit
‘TO SAMPLE’
LABEL
CPU
SORBENT
TUBE
LOW FLOW
ADAPTER
TO PUMP
AIR IN
ADAPTATEUR
FAIBLE DEBIT
ÉTIQUETTE
“VERS ÉCHANTILLON ”
TUBE
ABSORBANT AIR ADMIS
VERS LA POMPE
Gaz/ Vapeurs
