4. GAZ/ VAPEURS
4.1 Tubes absorbants
4.1.1 Préparation au prélèvement
Outillage de base pour le prélèvement de gaz/vapeur :
¤ Pompe vortex - entièrement chargée
¤ Tubes absorbants
¤ Porte-tube
¤ Tube de raccordement
¤ Kit adaptateur faible débit utilisé pour fournir 5 - 200 ml/min avec les
pompes Vortex Timer ou Standard
¤ Débitmètre de flux sec
¤ Outil de réglage du débit de la pompe
Le prélèvement peut être effectué avec une pompe Vortex Standard ou
Timer (0,5 - 3,5 l/min) ou une pompe Vortex faible débit (5 - 200 ml/min).
Utilisation du kit adaptateur faible débit avec les pompes
Vortex Timer et Standard.
Un kit faible débit est nécessaire pour utiliser la pompe Vortex pour des
applications à faible débit. Ce kit se compose d’un adaptateur faible débit et
d’une unité à pression constante (Constant Pressure Unit = CPU).
Vortex Timer/ Vortex Standard
La valeur limite de disjonction doit être changée à cause de la chute de
pression plus importante de l’adaptateur et du tube, d’environ 50 cm H 2 O à
70 cm H 2 O.
1. Déposez le couvercle antérieur de la pompe.

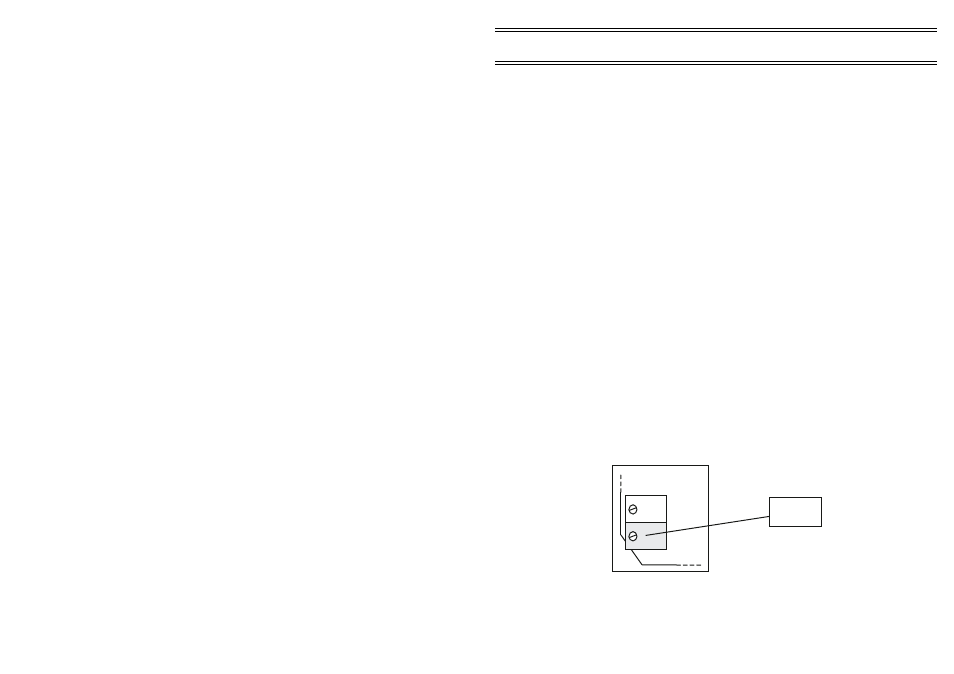

2. Réglez le potentiomètre VR4 dans le coin inférieur gauche du circuit
imprimé (voir le schéma au-dessus). Tournez la vis dans le sens des
aiguilles d’une montre jusqu’à ce qu’elle s’enclenche.
Gaz/ Vapeurs
VR4
