Rev. 1.04 - 28 -
SRP-275II

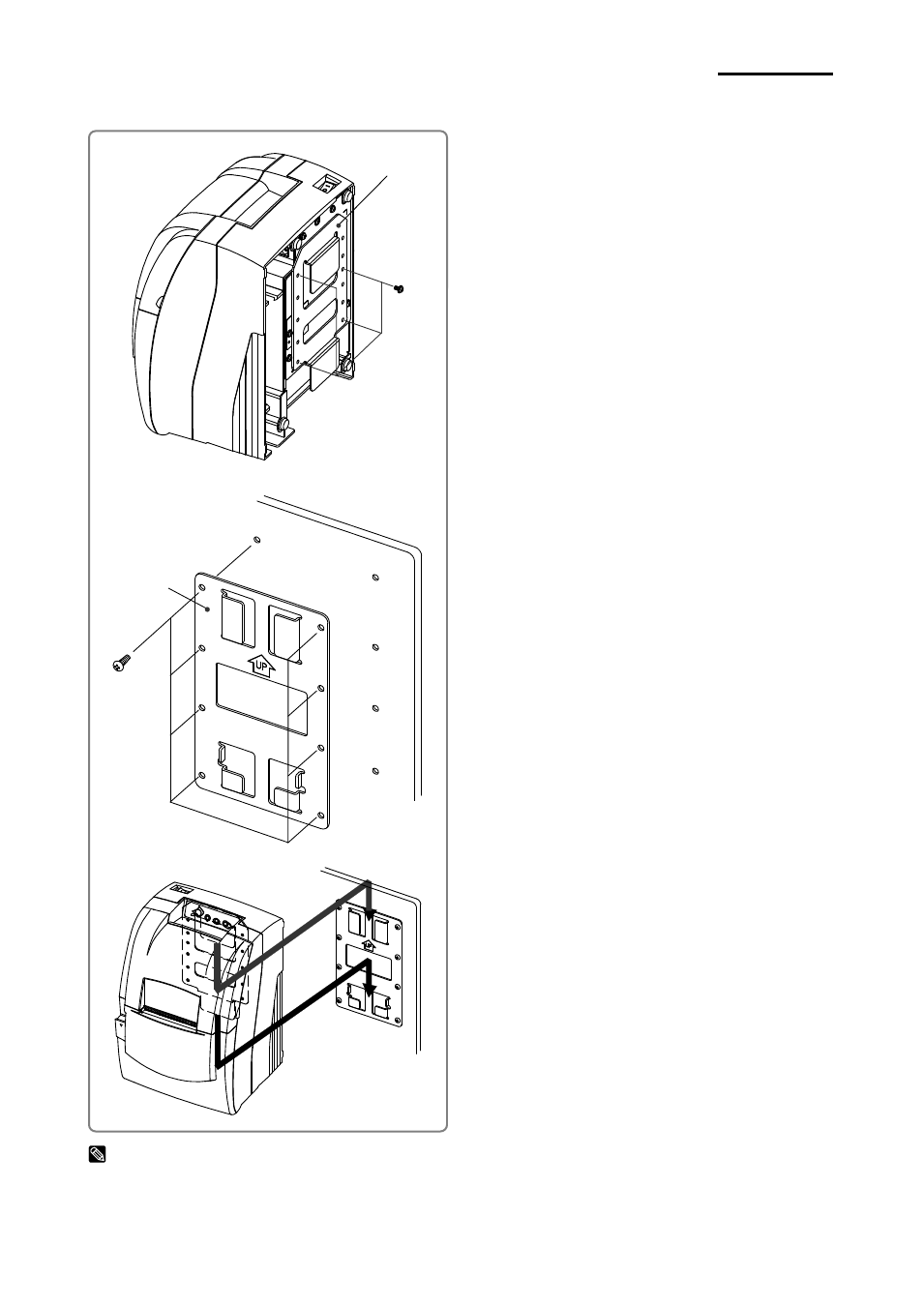

6. Installation du montage mural (facultatif)
REMARQUES
Le monatge mural est une option. Le commutateur DIP 1-7 doit être sur OFF car l'installation murale ne supporte pas la
fonction du capteur de sortie de papier. Contacter votre vendeur ou le magasin où vous avez acheté le produit pour plus
d'informations concernant le montage mural.
Bracket hanger
Screw(3x5)
(4pieces)
Bracket mount
Screw(4x10)
(8pieces)
1) Mettre l’unité à l’envers et attacher la chaise
pendante à la base du cadre puis serrer les
quatre vis.
2) Fixer fermement le montant du support au mur
avec huit vis. Vérifier que le support est bien
poser conformément à la direction de la flèche
tel qu’illustré. Le montant du support devrait
toujours être fixé verticalement.
3) Insérer la chaise pendante de l’unité dans le
sup port mural tel qu’illustré.
