Rev. 1.04 - 10 -
SRP-275II
2. Connexion des câbles

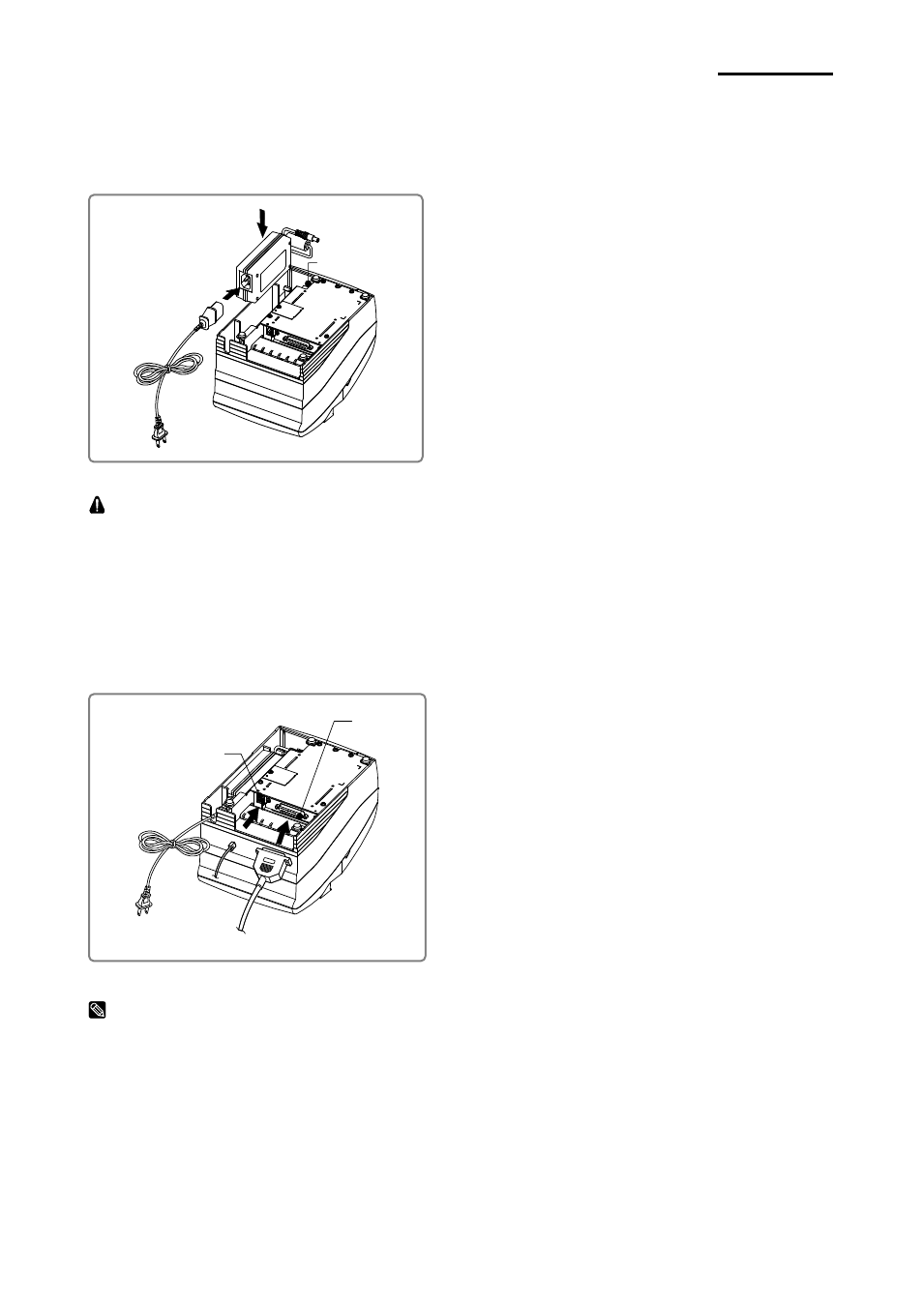

2-1 Connexion de la sortie-secteur
PRÉ CAUTION
Avant de connecter l’imprimante à l’alimentation électrique, assurez-vous que le voltage et les
caractéristiques électriques correspondent aux paramètres de l’imprimante. Une alimentation électrique
inappropriée peut provoquer de sérieux dommages à l’imprimante.
2-2 Connexion du câble d’interface et du câble du tiroir dévidoir
REMARQUES
Brancher l’imprimante à l’hôte ECR (ordinateur hôte) avec un câble interface qui correspond aux
caractéristiques de l’imprimante et de l’hôte ECR (ordinateur hôte). Assurez-vous d’utiliser un tiroir qui
convient aux caractéristiques de l’imprimante.
Dépendamment de l’interface utilisée par votre système, branchez soit le câble de communication de
série, parallèle, USB ou Ethernet au connecteur approprié à l’arrière de l’imprimante. Les câbles sont
fournis par votre revendeur ou votre installateur.
Sortie secteur
Connexion
d
’alimentation
Cordon
d
’alimentation
Connexion tiroir dévidoir
Connecteur
de
communication
Câble de communication
série/parallèle/UBS/Ethernet
Câble
tiroir dévidoir

Suivre les procédures ci-dessous pour
connecter la sortie secteur :
1) Mettre l’imprimante et l’ordinateur hôte hors
tension.
2) Brancher le câble d’interface dans le connecteur
d’interface de l’imprimante puis serrer les vis de
chaque côté du connecteur.
3) Brancher le câble du tiroir dévidoir dans le
connecteur du tiroir dévidoir de l’imprimante.
(Pour retirer le câble du tiroir dévidoir, appuyer sur
l’agrafe du connecteur tout en le tirant).

Suivre les procédures ci-dessous pour
connecter la sortie secteur :
1) S’assurer que l’imprimante est hors tension.
2) Avant d’insérer la sortie secteur, connecter le
cordon d’alimentation.
3) Insérer la sortie secteur tel que montré.
4) Brancher le câble de la sortie secteur dans le
connecteur d’alimentation de l’imprimante.
5) Branc her le cordon d’alimentation dans la prise
et mettre l’imprimante sous tension.
