15.4 Sortie analogique pour température (option)
Par cette option, l’appareil est équipé avec une sortie analogiquue de 4-20 mA pour la température. La
sortie peut être utilisée pour transmettre des informations à des systèmes ou des appareils de
registration externes.
La douille de raccordement DIN à l’arrière de l’appareil se compose comme suit :
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
Domaine de température : 0 °C à 300 °C
Une fiche mâle DIN est ajoutée.

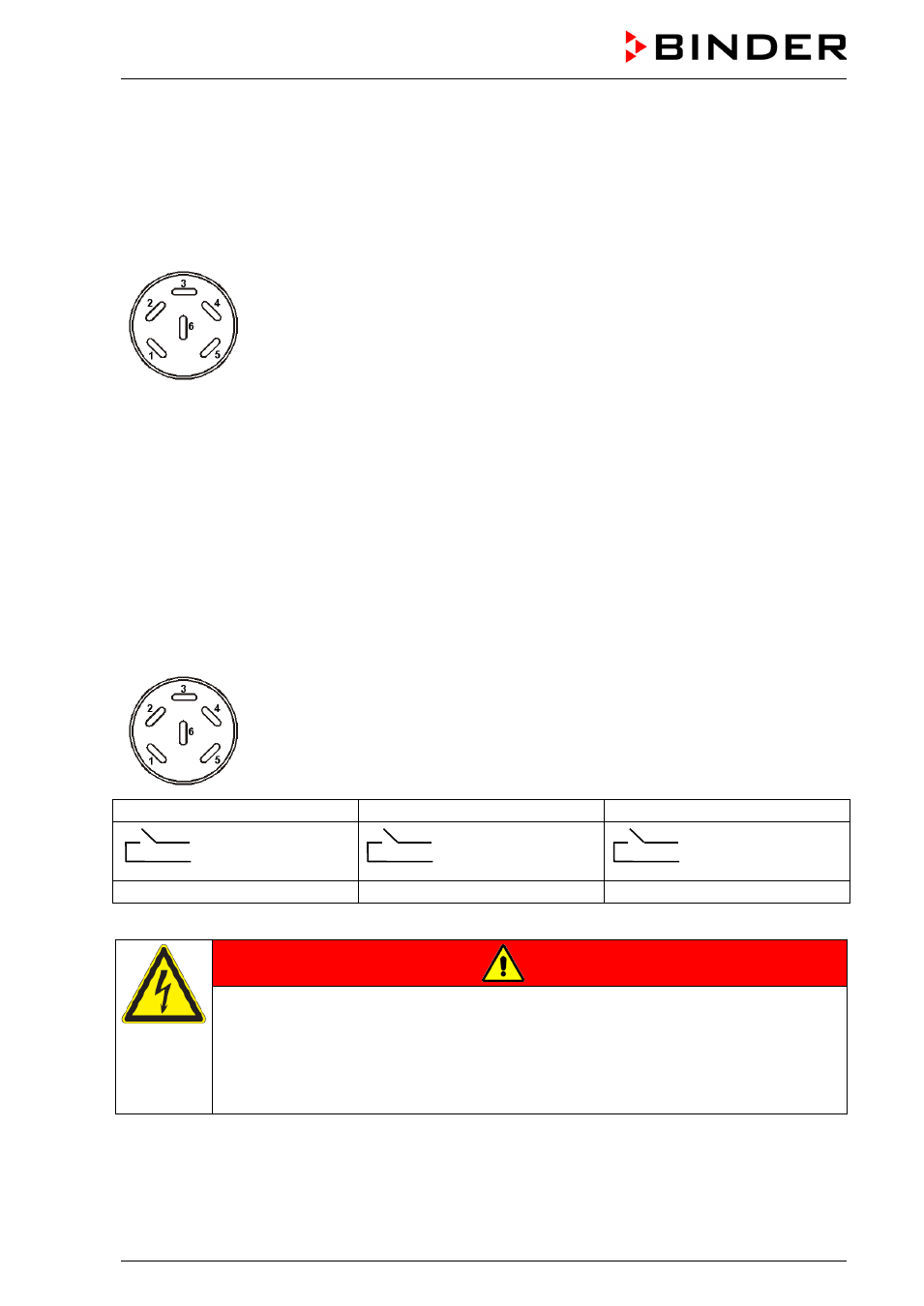

Figure 12: Affectation des pins de la douille DIN
15.5 Sorties sans potentiel par pistes de commande (option)
Les pistes de commande 1, 2 et 3 servent à commuter des appareils divers aux sorties sans potentiel par
la douille DIN au dos de l’étuve. Les pistes de commande rendent possibles de connecter et déconnecter
les sorties sans potentiel individuelles par le réglage du régulateur de programmes. Elles se font
programmer en mode d’entrée de valeur de consigne fixe (chap. 6) de même que dans l’éditeur de
programmes (chap. 8.2) par les pistes de commande (état de commutation 0 = Off, état de commutation
1 = On).
La connexion est effectuée par le biais de la douille DIN au dos de l’étuve :
Une fiche mâle DIN est ajoutée.
Figure 13: Affectation des pins de la douille DIN
Piste de commande 1 Piste de commande 2 Piste de commande 3
Pin 1: pôle
Pin 2: contacteur Pin 3: pôle
Pin 4: contacteur Pin 5: pôle
Pin 6: contacteur
Etat de commutation On: 1xx Etat de commutation On: x 1x Etat de commutation On: xx 1
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
15.6 Filtre d’air frais HEPA (option)
Avec cette option, l’air frais introduit est nettoyé par un filtre pour matières en suspension dans l'air, en
réalisation HEPA classe H 14 (d’après DIN EN 1822). La cartouche filtrante peut être remplacée, si
nécessaire, en enlevant le revêtement en tôle au côté gauche de l’appareil (Art. No. 6014-0003).
