BD / ED / FD (E2) 02/2015 page 36/63
8.4 Sonde de température Pt 100 additionnelle (option BD)
En cas de cette option, à l’aide d’une sonde de température Pt 100 additionnelle fixe ou flexible, la
température interne de la chambre (Pt 100 fixe) ou la température de la charge (Pt 100 flexible) peut être
déterminée par un système d’enregistrement indépendant à l’entrée Pt 100. Le tube d’usure de la pointe
de la sonde Pt 100 flexible peut être plongé dans des substances liquides.
Données techniques de la sonde Pt 100:
• Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 320 °C
• Tube d’usure 45 mm de longueur
en acier inox, matériau N o 1.4501
Prise femelle Lemo
Prise mâle Lemo

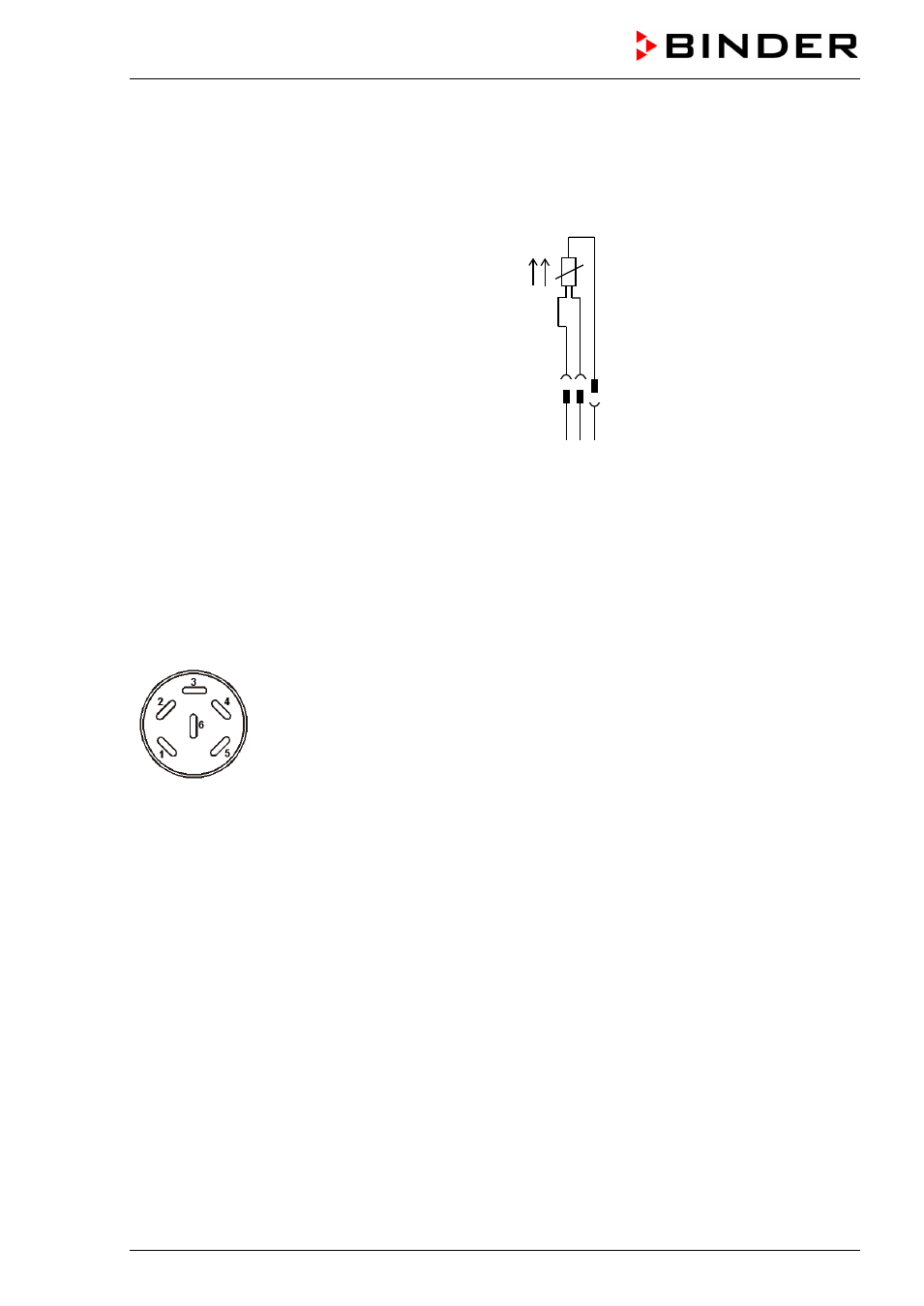

Figure 9: Sonde de température Pt 100 (option)
8.5 Sortie analogique pour température (option)
Par cette option, le appareil est équipé avec une sortie analogique de 4-20 mA pour la température. La
sortie peut être utilisée pour transmettre des informations à des systèmes ou des appareils de registration
externes.
La douille de raccordement DIN à l’arrière de l’appareil se compose comme suit :
Sortie analogue 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
Plage de température:
BD:
0 °C à 100 °C
ED, FD: 0 °C à 300 °C
Une fiche mâle DIN est ajoutée.
Figure 10: Occupation des pins de la douille de raccordement pour l’option Sortie analogique
1 2 3
1 2 3
2 3
1
