Installation et connexion du NDS
2.6 Raccordement de l’alimentation
Le NDS nécessite une alimentation électrique externe
XP5 XS, XPS ou 555PS branchée à une prise (XP5 XS, XPS)
ou aux deux prises d’entrée (555PS). Utilisez uniquement
le ou les câbles Burndy prévus spécifiquement pour
l’alimentation électrique. Votre revendeur ou votre
distributeur local pourra vous proposer le ou les câbles
Burndy appropriés.
IMPORTANT : LES ALIMENTATIONS DONT LES NUMÉROS DE
SÉRIE SONT INFÉRIEURS À 188015 NE SONT PAS COMPATIBLES
AVEC LE NDS ET NE DOIVENT PAS ÊTRE UTLISÉS. CONTACTEZ
VOTRE REVENDEUR OU VOTRE DISTRIBUTEUR NAIM POUR PLUS
D’INFORMATIONS.
En cas d’utilisation d’une alimentation XP5 XS ou XPS,
branchez cette dernière à la prise d’entrée 1 du NDS. Si
vous utilisez une alimentation 555PS, branchez-la aux prises
d’entrée 1 et 2 du NDS. Le cavalier doit rester raccorder
à la prise d’entrée 2, sauf en cas d’utilisation d’une
alimentation électrique 555PS. Ne mettez l’alimentation
électrique sous tension qu’après avoir effectué tous les
raccordements des signaux et du réseau du NDS requis.
Note : Il est possible d’alimenter le NDS à l’aide d’un
dispositif d’alimentation multiple composé de deux
unités 555PS, ou d’un 555PS et d’une autre alimentation
compatible. Contactez votre revendeur ou votre
distributeur local Naim pour plus d’informations.
2.7 Entrées et sorties audio
2.7.1 Entrées de signal audio
Le NDS fournit trois entrées numériques S/PDIF. Le
branchement aux entrées se fait grâce à divers types de
prises. Le tableau suivant dresse une liste des entrées et de
leur type de prise:
Entrée Prise
dig.1 coaxiale (BNC)
dig.2 coaxiale (RCA phono)
dig.3 optique (TosLink)
Utilisez toujours des câbles d’interconnexion de haute
qualité pour connecter les sources aux entrées du NDS.
Les entrées numériques sont configurées dans le menu de
réglages
Entrées numériques du NDS. Voir Section 4.3.6.
2.7.2 Sorties de signal audio
Le NDS fournit des sorties de signal audio analogique
et numérique conçues pour être connectées à l’entrée
appropriée d’un préamplificateur ou d’un convertisseur
numérique-analogique. Le branchement aux sorties du
NDS se fait grâce aux types de prises énumérés dans le
tableau suivant:
Sortie Prise
Analogique stéréo DIN 5 broches
Analogique stéréo RCA phono
Numérique S/PDIF stéréo BNC coaxiale
Note: Les prises de sortie sont sélectionnées et configurées
dans les menus de réglages Sorties analogiques et Sortie
numérique du NDS. Voir sections 4.4 et 4.6.

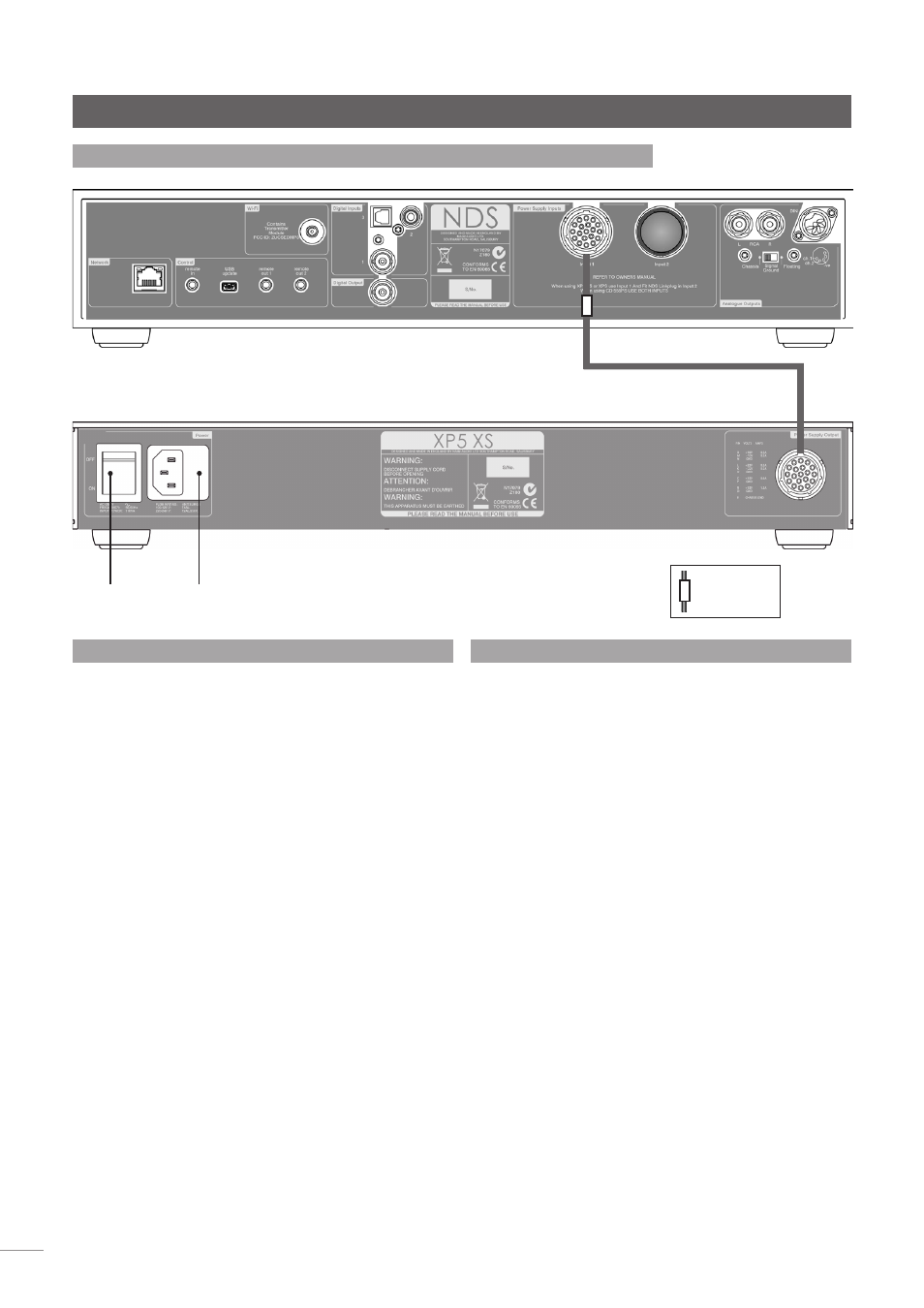

2.5 NDS raccordé à l’alimentation XP5 XS
Entrée secteur
et fusible
SXPS Burndy
Cable
Interrupteur
M/A
Marqueur
de direction
de câble
