Installation et connexion du NDS
2 Installation et connexion du NDS
Votre NDS doit être installé sur un meuble prévu à cet effet. Quatre vis de transport situées
sur la face inférieure doivent être retirées avant toute utilisation. Assurez-vous que le NDS
est bien ventilé et qu’il n’est pas posé directement sur un autre équipement. Il doit être
installé à son emplacement final avant de raccorder les câbles ou de le mettre sous
tension.
Le NDS nécessite une alimentation électrique externe 555PS, XPS ou XP5 XS de Naim. Le
raccordement des alimentations électriques externes est illustré dans les schémas 2.3, 2.4
et 2.5 et décrit à la section 2.6.
Le raccordement du NDS aux différents périphériques et sources audio est décrit au
paragraphe 2.7 et suivants. Le branchement des alimentations externes est illustré dans le
diagramme 2.2.

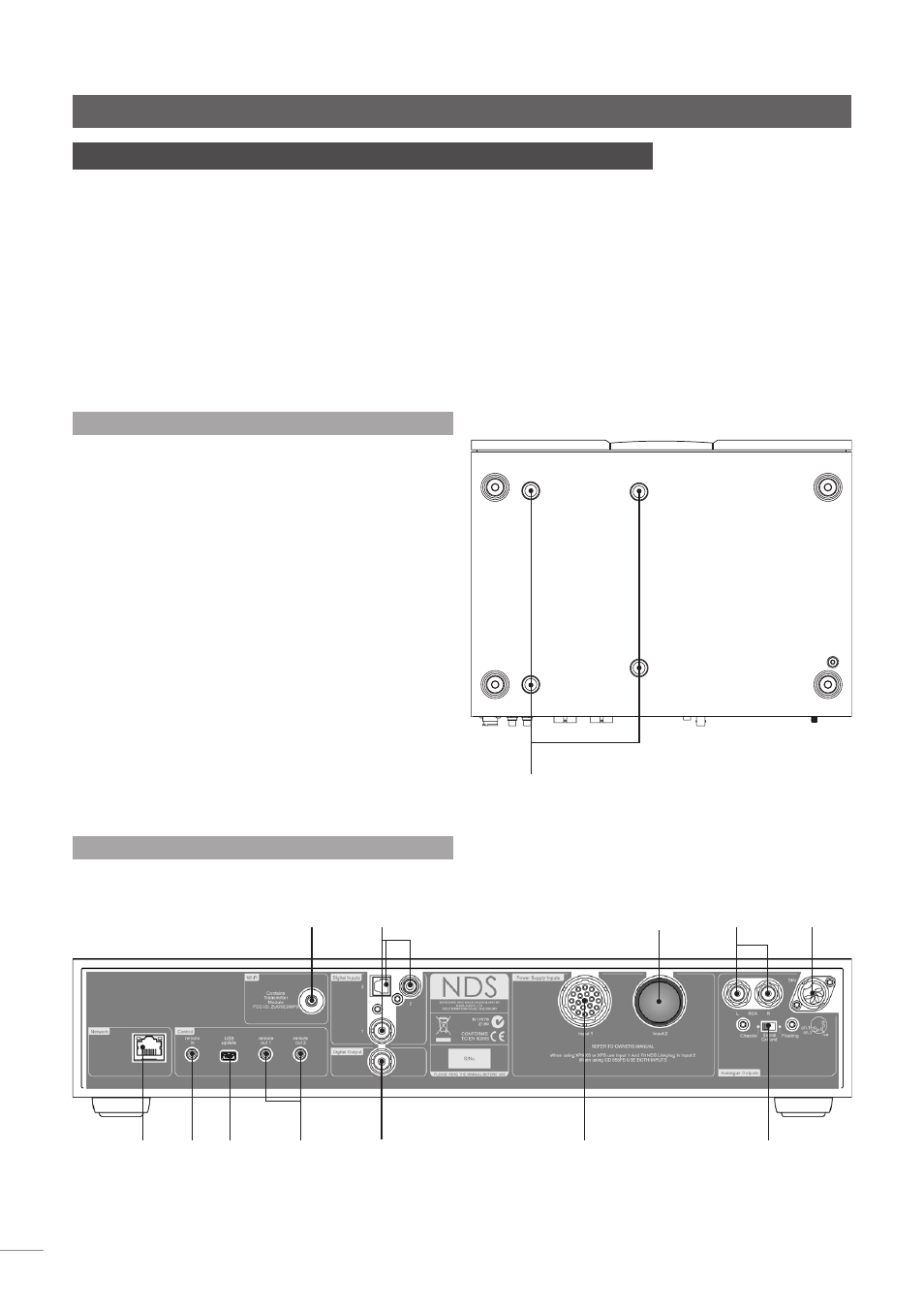

2.1 Vis de transport du NDS
Les quatre vis de transport situées sur la face inférieure du
NDS doivent être retirées avec précaution avant toute
utilisation. Ne retournez pas le NDS pour retirer les vis de
transport mais positionnez-vous sous la face inférieure
après avoir placé le NDS au bord d’une table. Les vis de
transport doivent être remises en place si le NDS est à
nouveau emballé ou transporté. L’emplacement des vis
de transport est indiqué dans le schéma ci-contre.
NE RETOURNEZ PAS LE NDS PENDANT OU APRÈS LE RETRAIT
DES VIS DE TRANSPORT.
2.2 Panneau arrière du NDX
Prise
réseau
Commutateur
masse signal
Sortie numérique
Prise antenne
réseau sans fil
(Wi-Fi)
Prise évolution
d’alimentation
(cavalier en place)
Prise évolution
d’alimentation
Interface
USB de
mise à jour
Entrée
com-
mande à
distance
Sortie com-
mande à
distance 1
& 2
Entrées numériques
1, 2 & 3
sortie
analogique
(phono)
sortie
analogique
(DIN)
Emplacement des vis de transport
