POIRE
D’AMORÇAGE
FICHE TECHNIQUE
Poids - (sans carburant)
CS30 ........................................................................................................................................................5,3 kg (11,7 lb)
SS30 ........................................................................................................................................................5,8 kg (1,8 lb)
BC30 ........................................................................................................................................................6,0 kg (13, lb)
Largeur de coupe avec ligne
CS30 ...................................................................................................................................................... 43 mm (17 po)
SS30 et BC30 ........................................................................................................................................ 457 mm (18 po)
Largeur de coupe avec lame
BC30 ........................................................................................................................................................ 03 mm (8 po)
Cylindrée .....................................................................................................................................................................30 cc
Diamètre de coupe :
Tête à ligne de coupe de Reel Easy .................................................................................................. ,4 mm (0,095 po)
Tête à ligne de coupe de Pro Cut II .............................................. ,4 mm à ,7 mm max. (0,095 po to 0,105 po max.)
CARACTÉRISTIQUES
GÂCHETTE
D’ACCÉLÉRATEUR
POIGNÉE ET CORDON
DU LANCEUR
POIGNÉE
AVANT
COUPLEUR
TUBE DE L’ARBRE
MOTEUR
TÊTE À LIGNE
DE COUPE DE
REEL EAsy
DÉFLECTEUR D’HERBE
D’ARBRE COURBE
BOUTON
POIGNÉE
ARRIÈRE
VERROUILLAGE
DE GÂCHETTE

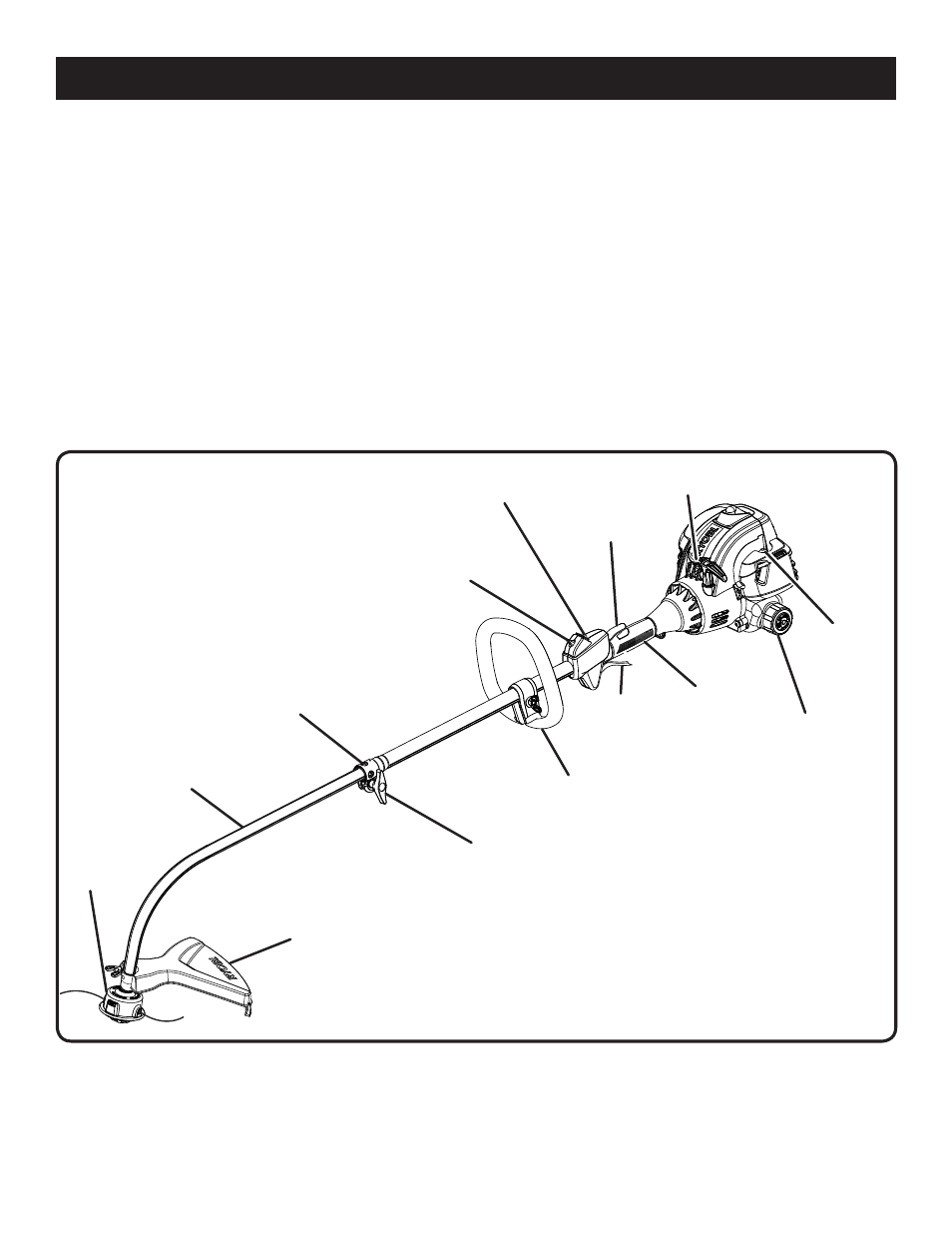

Fig. 1a
CS30
BOUCHON DE
CARBURANT
COMMUTATEUR
MARCHE / ARRÊT
DIsPOsITIF
D’ACCROCHAGE
