13

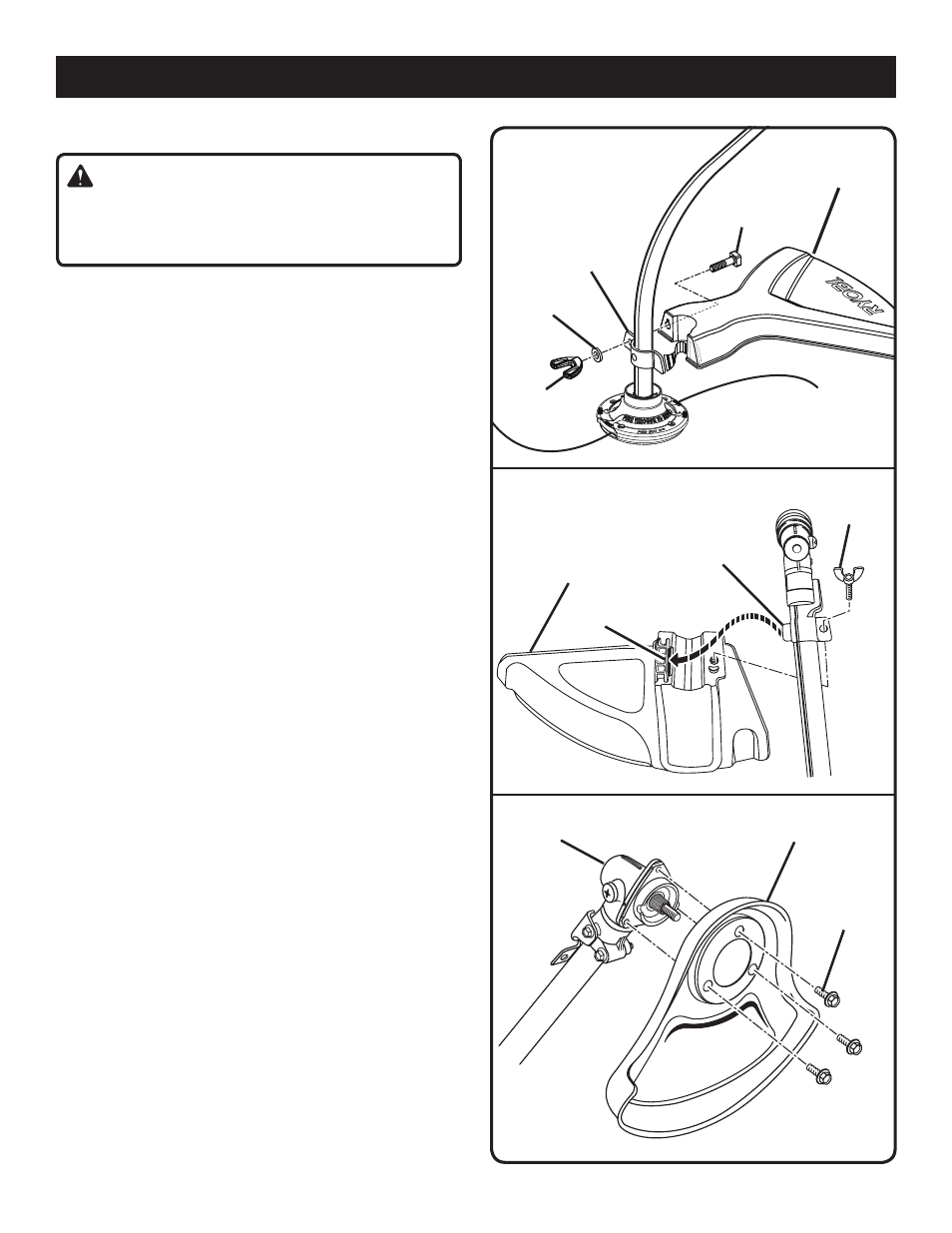

INSTALLATION DU DÉFLECTEUR D’HERBE
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante. Éviter
de la toucher. Le contact avec la lame peut causer des
blessures graves.
INSTALLATION DU DÉFLECTEUR D’HERBE
D’ARBRE COURBE – CS30
Voir la figure 6.

Retirer vis à six pans, la rondelle plate et l’écrou papillon
du déflecteur d’herbe.
 Emboîter le déflecteur d’herbe sur le bas de l’arbre courbe,
comme illustré.
 Insérer le vis à six pans dans le déflecteur d’herbe et le
support de l’arbre courbe.
 Installer la rondelle plate sur le vis à six pans.
 Installer l’écrou papillon sur le vis et le serrer
fermement.
INSTALLATION DU DÉFLECTEUR D’HERBE
D’ARBRE DROIT – SS30
Voir la figure 7.

Retirer la vis à oreilles du déflecteur d’herbe.
 Insérer la languette du support de montage dans la fente
du déflecteur d’herbe.
 Aligner le trou de vis du support de montage sur le trou
de vis du déflecteur d’herbe.
 Insérer la vis à oreilles dans le support et le déflecteur
d’herbe.
 Serrer la vis fermement.
INSTALLATION DU PARE-DÉBRIS DE
DÉBROUSSAILLEUSE - BC30
Voir la figure 8.
Sur ces modèles de débroussailleuse, le pare-débris
est installée en usine. Des instroctions sont incluses
afin de pouvoir le réinstaller après avoir utilisé l’outil en
taille-bordures.

Après avoir retiré la tête à ligne, placer pare-débris sur le
carter d’engrenages, comme illustré.
 Sérer les trois vis à six pans dans le pare-débris et le
carter d’engrenages, par le dessous.
 Serrer les vis fermement, à un couple de 40 à 50 pi-lb
minimum.
ASSEMBLAGE
DÉFLECTEUR
D’HERBE
sUPPORT
ÉCROU
PAPILLON
Fig. 6
RONDELLE
PLATE
Fig. 7
Fig. 8
VIs À
OREILLEs
DÉFLECTEUR D’HERBE
D’ARBRE DROIT
LANGUETTE
FENTE
CARTER
D’ENGRENAGEs
VIs À sIX
PANs
PARE-DÉBRIs DE LA
DÉBROUssAILLEUsE
VIs À sIX
PANs
