ENTRETIEN
INSTALLATION DU FIL DANS LA TÊTE DE
COUPE REEL EASY
Voir les figures 26 et 27.
Utiliser un fil monofilament dont le diamètre mesure ,4 mm
(0,095 po).
 Arrêter le moteur et débrancher le fil de la bougie.

Couper un segment de fil d’une longueur d’environ 7,6
m (5 pi).
 Tourner le bouton sur la tête de coupe jusqu’à ce que la
ligne inscrite sur le bouton soit vis à vis les flèches situées
sur le dessus de la tête de coupe.
 Insérer une des extrémités du fil dans l’œillet situé de l’un
des côtés de la tête de coupe jusqu’à ce qu’il ressorte
par l’autre œillet se trouvant de l’autre côté. Insérer le fil
dans la tête de coupe jusqu’à ce que la partie centrale
du fil se trouve à l’intérieur de la tête de coupe et que les
segments de fil qui dépassent de chaque côté de la tête
de coupe soient de même longueur.
 Tourner le bouton sur la tête de coupe afin de bobiner le
fil. Sur le modèle CS30, il importe de tourner le bouton
dans le sens antihoraire. Sur les modèles SS30 ou BC30,
il importe de tourner le bouton dans le sens horaire. Bo-
biner le fil jusqu’à ce les segments de fil qui dépassent
de chaque côté de la tête de coupe mesurent environ
03,0 mm (8 po).
INSTALLATION DE LA TÊTE DE COUPE PRO
CUT II
Voir la figure 28.
 Arrêter le moteur et débrancher le fil de la bougie.
 Retirer la tête de coupe actuellement en place.
 Installer la tête de coupe sur l’arbre moteur jusqu’à ce
qu’elle soit complètement appuyée.
 Installer la retenue de bobine. Sur le modèle CS30, tourner
la retenue de bobine dans le sens antihoraire; sur les
modèles SS30 ou BC30, la tourner dans le sens horaire
afin qu’elle soit solidement fixée.
 Installer le fil tel que décrit à la prochaine section du
présent manuel.

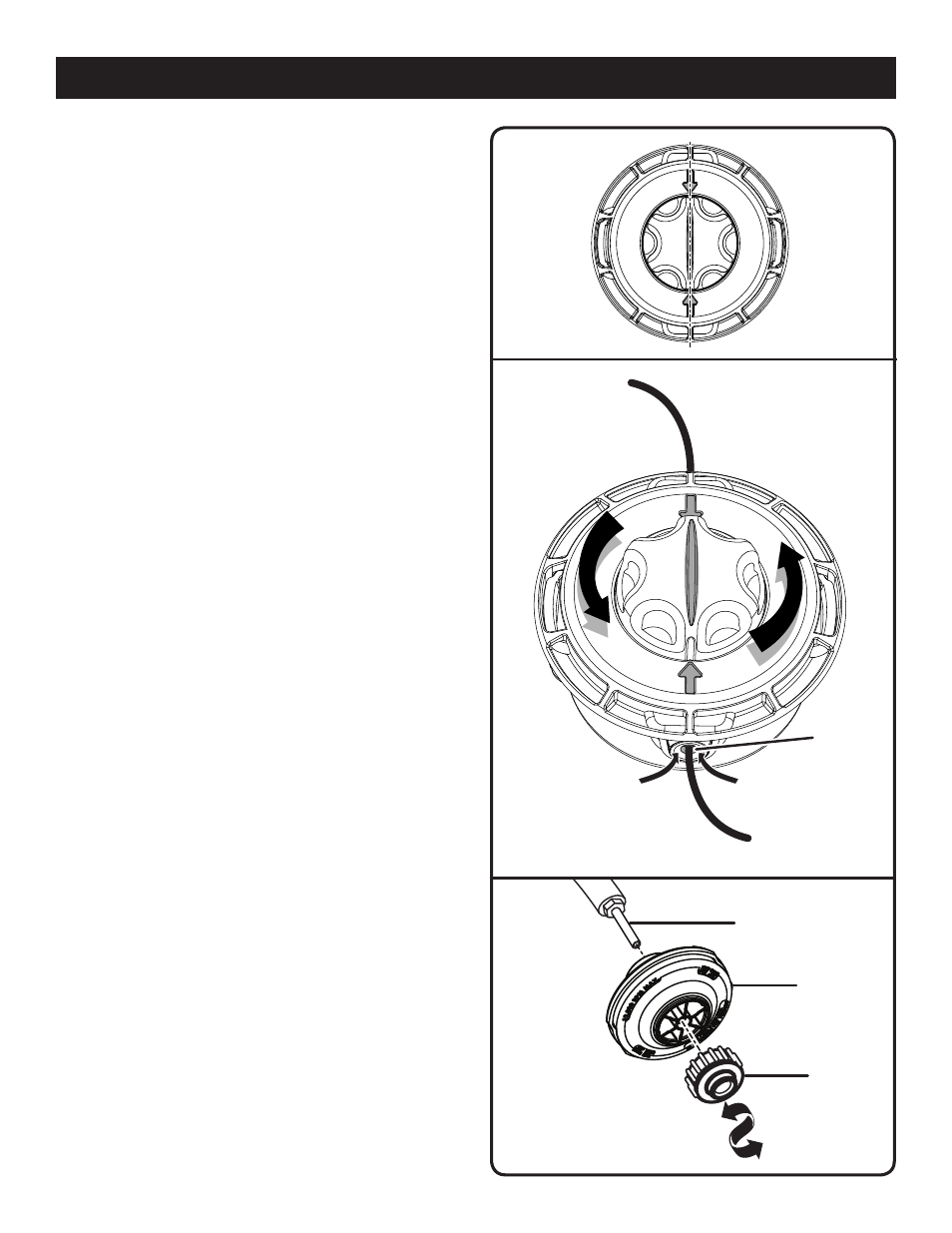

Fig. 6
Fig. 7
RETENUE
DE BOBINE
TÊTE DE
COUPE
ARBRE MOTEUR
Fig. 8
PLACER
LA LIGNE
sUR LE
BOUTON VIs
À VIs DEs
FLÈCHEs
INsÉRER LE FIL
DE MANIÈRE À CE
qU’IL sOIT CENTRÉ
ET TOURNER LE
BOUTON AFIN DE
BOBINER LE FIL
OEILLET
