14
INSTALLATION DE LA BANDOULIÈRE - BC30

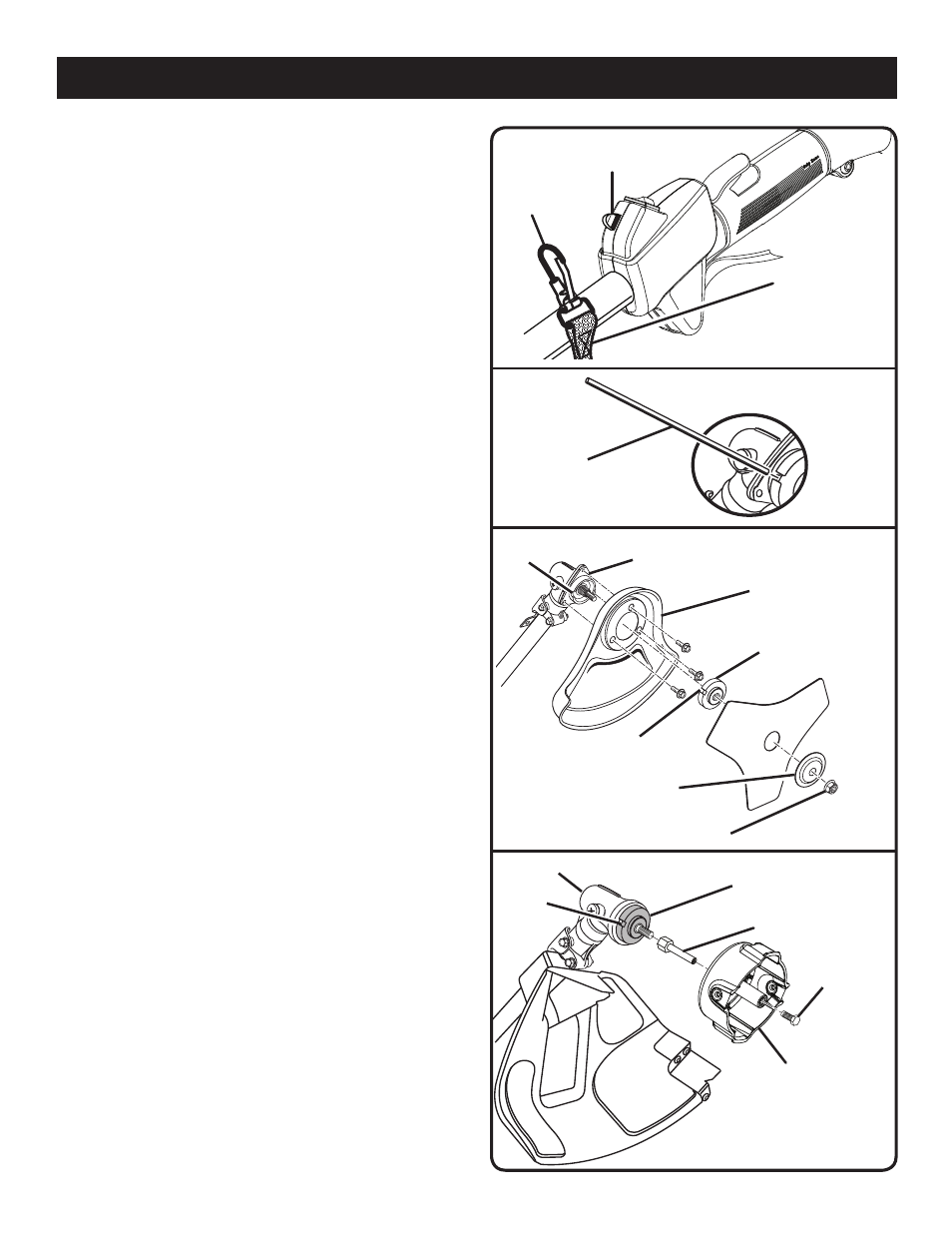

Voir la figure 9.

Accrocher la bandoulière sur son ancrage.
 Régler la longueur de la sangle de manière à obtenir une
position confortable.
CONVERSION DE DÉBROUSSAILLEUSE EN
TAILLE-BORDURES – BC30
Pour convertir l’outil de débroussailleuse en taille-bordures,
retirer la lame et le pare-débris, puis installer le déflecteur
d’herbe et la tête de coupe à ligne.
RETRAIT DE LA LAME TRI-ARC ® ET DU PARE-
DÉBRIS
Voir les figures 10 et 11.

Aligner la fente de la rondelle à collerette supérieure sur la
fente du carter d’engrenages.
 Insérer l’outil de blocage dans fente de la rondelle à collerette
et le carter d’engrenages.
 Retirer le boulon de lame en le tournant vers la droite.
 Retirer la rondelle bombée et la lame.
 Retirer la rondelle à collerette de l’arbre moteur et la conserver
en vue de l’installation de la tête de coupe à ligne.
 Retirer les trois vis de fixation du pare-débris sur le carter
d’engrenages.
 Retirer le pare-débris de débroussailleuse
NOTE : Ranger les pièces de débroussailleuse ensemble, en
vue d’une utilisation ultérieure.
INSTALLATION DU DÉFLECTEUR D’HERBE ET
DE LA TÊTE DE COUPE à LIGNE SUR ARBRE
DROIT
Voir les figures 10 à 12.

Installer le déflecteur d’herbe Voir Installation du déflecteur
d’herbe d’arbre droit, plus haut dans ce manuel.
 Placer la rondelle à épaulement sur l’arbre moteur.
NOTE : Le côté concave de la rondelle à épaulement doit
être face au carter d’engrenages.
 Installer l’axe.
 Installer l’ensemble tête de coupe sur l’arbre à tête motrice.
Consulter la section Installation de la tête de coupe Reel
Easy ou la section Installation de la tête de coupe Pro
Cut II présentées ultérieurement dans ce manuel.
CONVERSION DE TAILLE-BORDURES EN DÉ-
BROUSSAILLEUSE – BC30
Pour convertir l’outil de taille-bordures en débroussailleuse,
retirer tête de coupe à ligne et le déflecteur d’herbe, puis
installer le pare-débris et la lame.
BANDOULIÈRE
LOqUET
ANCRAGE DE
BANDOULIÈRE
Fig. 9
ASSEMBLAGE
Fig. 10
Fig. 11
Fig. 1
OUTIL DE
BLOCAGE DE
TÊTE DE COUPE
TÊTE À LIGNE
DE COUPE
CARTER D’ENGRENAGEs
RONDELLE À
ÉPAULEMENT
ÉCROU DE LAME
RONDELLE
BOMBÉE
FENTE
CARTER
D’ENGRENAGEs
RONDELLE À
ÉPAULEMENT
PARE-DÉBRIs DE LA
DÉBROUssAILLEUsE
FENTE
FENTE
AXE
BOULON
