PLACEZ LA CUISINIÈRE DANS
A POSITION FINALE EN LA
FAISANT ROULER
AVERTISSEMENT
Le support antibasculement doit
être correctement installé pour éviter le basculement de
la cuisinière, afin d’éviter des blessures graves ou des
dommages matériels.
Ŷ $VVXUH]YRXVTXHOHVFRXOLVVHDX[VHWURXYHQWVRXVOHV
roulettes.
Ŷ /DFXLVLQLqUHHVWOLYUpHDYHFOHVURXOHWWHVSOLpHV)DLWHV
rouler la cuisinière vers sa position finale, en prenant soin
de ne pas coincer ou d’emmêler le cordon d’alimentation
ou les tuyaux flexibles d’alimentation en gaz.
Ŷ 5HWLUH]OHVFRXOLVVHDX[GXGHVVRXVODFXLVLQLqUH
Veillez à ce que
le support anti-
basculement
est inséré avec
l’équerre sur
la cuisinière
Installation
5

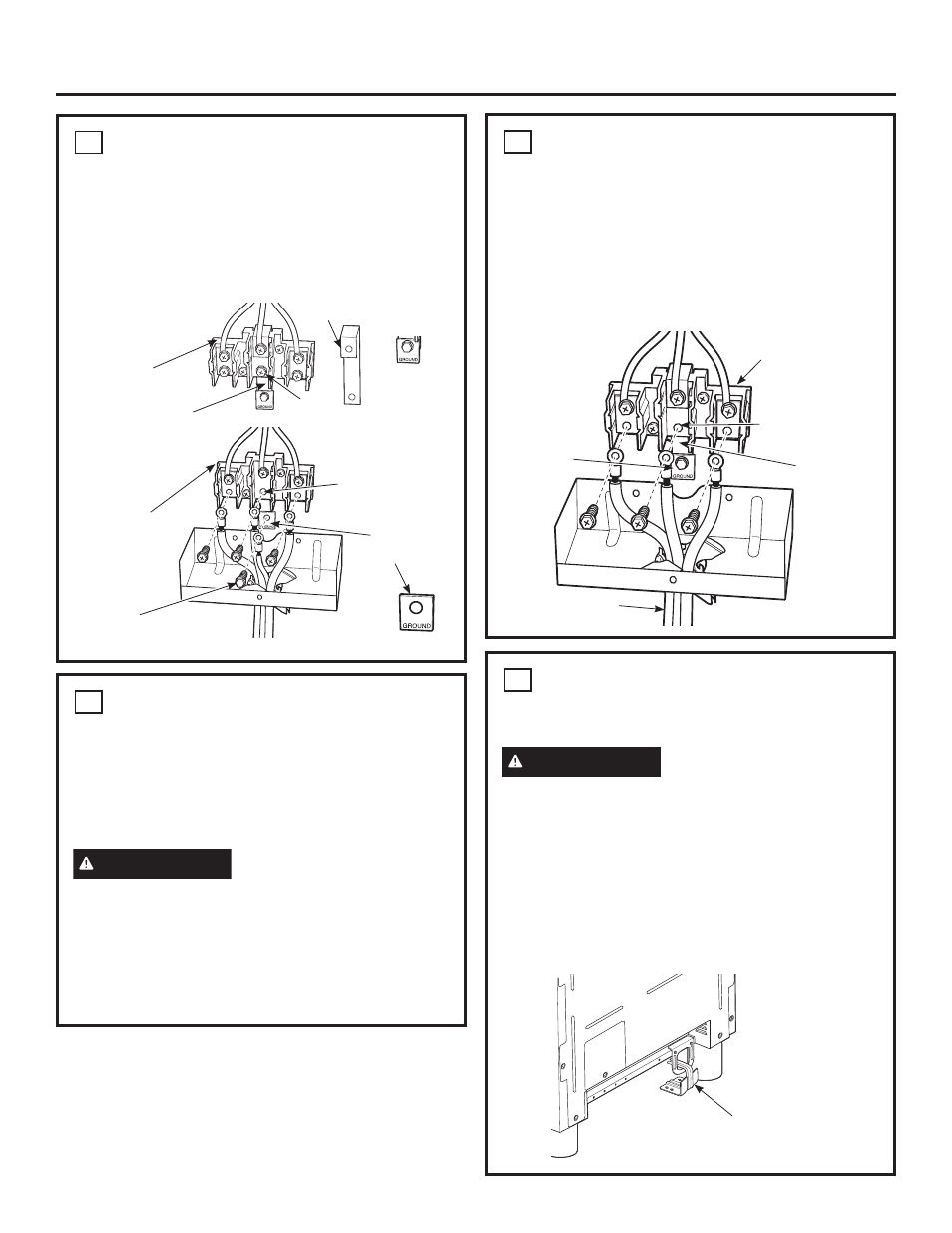

INSTALLATION DU CORDON
D’ALIMENTATION 4 FILS (suite)
Ŷ ,QWURGXLVH]OHVYLVGHODERUQHUHWLUpHVSUpFpGHPPHQW
via chaque anneau de borne du cordon d’alimentation et
dans les bornes inférieures du bornier. Veillez à ce que
le fil du centre (blanc/neutre) est branché à la position
centrale inférieure du bornier. Serrez correctement les vis
sur le bornier.
6
INSTALLATION DU CORDON
D’ALIMENTATION 3 FILS
REMARQUE : Un cordon à 4 fils est branché à la
cuisinière en usine. Suivez la procédure suivante
pour modifier l’installation existante et passer
du cordon à 3 fils
(non inclus avec la nouvelle
cuisinière).
AVERTISSEMENT
Le fil neutre ou de garde du
cordon d’alimentation doit être branché à la borne
neutre située au centre inférieur du bornier. Les
câbles d’alimentation doivent être branchés aux
bornes au bas à gauche et au bas à droite du bornier.
Ŷ 5HWLUH]OHFRQGXFWHXUGHWHUUHVLWXpVXUODGURLWHGX
bornier) et branchez entre la partie centrale inférieure du
bornier et le cadre de la cuisinière.
6
INSTALLATION DU CORDON
D’ALIMENTATION 3 FILS (suite)
Ŷ 5HWLUH]OHVYLVGHODERUQHLQIpULHXUHGXERUQLHU,QWURGXLVH]
les 3 vis de la borne (retirées précédemment) via chaque
anneau de borne du cordon d’alimentation et dans les
bornes inférieures du bornier. Veillez à ce que le fil du centre
(blanc/neutre) est branché à la position centrale inférieure du
bornier. Serrez correctement les vis sur le bornier.
NE RETIREZ PAS LE BRANCHEMENT DU
CONDUCTEUR DE TERRE. Avant
Après
Bornier
Bornier
Borne
neutre
Borne neutre
Conducteur
de terre
Prise de terre
(mise à la
terre vers la
cuisinière)
Vis de mise
à la terre
Conducteur de terre
ou
Conducteur
de terre
Bornier (apparence
susceptible de varier)
Borne
neutre
Cordon
d’alimentation
Prise
de terre
