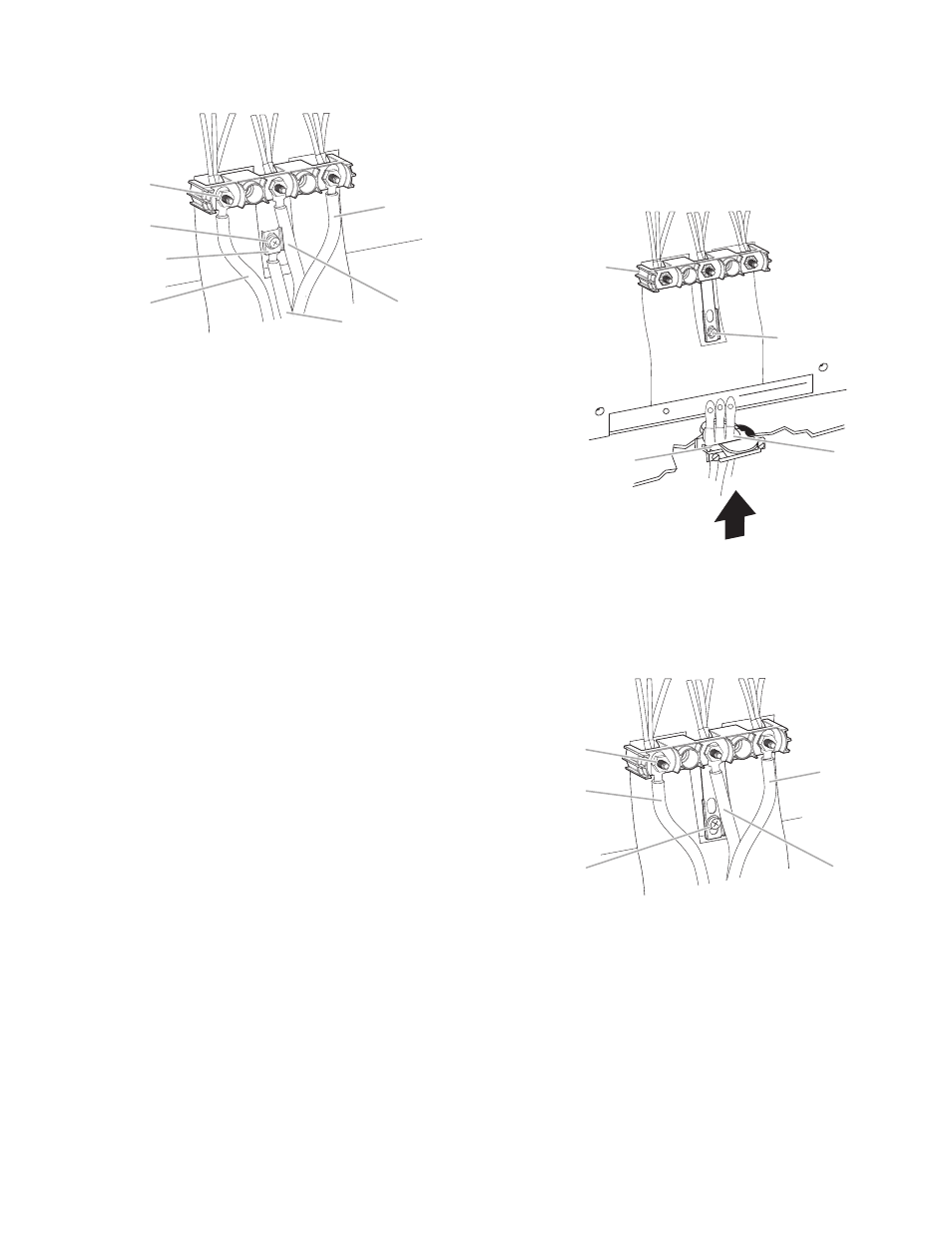

5. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le
conducteur neutre (blanc) au plot central du bornier au moyen
d’un des écrous hexagonaux no 10-32.
A
B
C
G
E
F
D
A. Écrou 10-32 à tête
hexagonale
B. Vis de liaison à la terre
C. Ligne 2 (rouge)
D. Conducteur vert (liaison à la
terre)
E. Conducteur neutre (centre)
F. Ligne 1 (noir)
G. Embout de la barrette de
liaison à la terre
6. Connecter les conducteurs de la ligne 2 (rouge) et de la
ligne 1 (noir) aux bornes externes du bornier avec des écrous
hexagonaux no 10-32.
7. À l’aide d’une clé dynamométrique, serrer les écrous
hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).
REMARQUE : Pour remplacer un cordon d’alimentation,
n’utiliser qu’un cordon pour cuisinière classé pour une tension
minimum de 250 V à 40 A ou 50 A qui spécifie une utilisation
avec une ouverture d’un diamètre nominal de 1
3 /
8
po (3,5 cm)
pour le raccordement et qui possède des cosses.
8. Serrer les vis de serre-câbles.
IMPORTANT : Vérifier le serrage des écrous hexagonaux.
9. Réinstaller le couvercle du bornier.
10. Rebrancher l’alimentation.
Connexion à 3 Conducteurs : Cordon
d’Alimentation
Utiliser cette méthode uniquement si les codes locaux autorisent
la connexion du conducteur de mise à la terre du châssis au
conducteur du neutre du cordon d’alimentation électrique.
1. Passer le cordon d’alimentation par le serre-câbles de la
plaque pour cordon/conduit en bas de la cuisinière. Laisser
suffisamment de jeu pour raccorder facilement le câblage au
boîtier de raccordement.
A
B
D
C
A. Bornier
B. Vis de liaison à la terre
C. Serre-câbles – homologation
UL
D. Câblage du cordon
d’alimentation – grande
ouverture
2. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le
conducteur neutre (blanc) au plot central du bornier au moyen
d’un des écrous hexagonaux no 10-32.
A
B
C D
E
A. Écrou 10-32 à tête
hexagonale
B. Ligne 2 (rouge)
C. Vis de liaison à la terre
D. Conducteur du neutre (blanc)
E.
Ligne 1 (noir)
3. Connecter les conducteurs de la ligne 2 (rouge) et de la
ligne 1 (noir) aux bornes externes du bornier avec des écrous
hexagonaux no 10-32.
4. À l’aide d’une clé dynamométrique, serrer les écrous
hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).
REMARQUE : Pour remplacer un cordon d’alimentation,
n’utiliser qu’un cordon pour cuisinière classé pour une tension
minimum de 250 V à 40 A ou 50 A qui spécifie une utilisation
avec une ouverture d’un diamètre nominal de 1
3 /
8
po (3,5 cm)
pour le raccordement et qui possède des cosses.
