AL INSTALADOR: Deje estas instrucciones con en cliente
Secadora eléctrica
No mover el cable blanco
Mueva el
cable blanco Cable
blanco
Cable
verde
Cable
negro
o rojo
Instalar U.L.-aprobado contra tirones
30 AMP 30 AMP
3
Conexión de gas o eléctrica
Secadora Gas
1. Aplique sellado de hilo autorizado.
2. Apriete con llave la tubería de gas.
3. Abra la válvula de gas y compruebe si
hay pérdidas con agua jabonosa.
Abrir
Cerrar
Cierre manual
Para obtener información
detallada, consulte «Requisitos
del suministro de gas» y
«Conexión de gas» en las
secciones de instalación de la
Guía de uso y mantenimiento
suministrada con esta lavadora.
Para obtener información detallada,
consulte «Requisitos del sistema de
eléctrica» y «Conexión del elécrica» en
las secciones de instalación de la Guía
de uso y mantenimiento suministrada
con esta lavadora.
ADVERTENCIA
• La secadora debe estar debidamente puesta a tierra en todo momento.
• La instalación inadecuada del suministro de gas puede ocasionar lesiones personales
o incluso la muerte.
GUARDE ESTAS INSTRUCCIONES PARA CONSULTAS FUTURAS .
4
Nivelar y conectar
1. Utilice alicates ajustables para ajustar las patas de nivelación de
modo que la secadora esté nivelado desde delante hacia detrás
y de lado a lado, y estable de esquina a esquina.
2. Conectar suministro eléctrico.
IMPORTANTE
Si tiene alguna pregunta al comenzar la operación, revise “Resolución de problemas” en la Guía
de Uso y Cuidado antes de llamar.
Para obtener información detallada, consulte las secciones de instalación
de la Guía de uso y mantenimiento suministrada con esta secadora.
El sistema de evacuación debe ventilar al exterior y contar con una
capucha de ventilación aprobad.
Ninguna protección, rejilla, o
guardia independientemente
del tamaño de malla, debe
cubrir la abertura de salida
de aire.
• Utilice solamente conductos de
metal rígido o semirígido de 10,2
cm (4 pulg).
• Limpie las pelusas del sistema
de conductos.
• Utilice únicamente cinta adhesiva
de aluminio para conectar los
conductos (sin tornillos).
Númer
o de vueltas
de 90°
LONGITUD MÁXIMA
de 102 mm (4”) Conducto de metal rígido
TIPO DE CAMPANA EXTRACTORA
(Preferido)
10,2 cm (4”) de listones 6,35 cm(2,5”)
0 38 m (125 pies) 33,5 m (110 pies)
1 35 m (115 pies) 30,5 m (100 pies)
2 32 m (105 pies) 27,5 m (90 pies)
3 29 m (95 pies) 24,5 m (80 pies)
4 26 m (85 pies) 21,5 m (70 pies)
Correcto
Incorrecta
* NO exceda los 2,4 m (8 pies) en la longitud del conducto al instalar un conducto de
ventilación semi-rígido.
NO instale material de ventilación de lámina de aluminio flexible o de plástico flexible.
NO utilice tornillos, remaches u otros cierres que lleguen al interior del conducto.
Para obtener información detallada, consulte «Requisitos del sistema de
extracción» y «Requisitos de holgura» en las secciones de instalación de la
Guía de uso y mantenimiento suministrada con esta lavadora.
• Se recomienda usar una
abrazadera de 10,2 cm (4
pulg) para la conexión entre
la secadora y el sistema de
escape.
• Para ventilar hacia la izquierda o
derecha de la secadora, utilice
un codo de giro rápido de 90°.
2
Conecte el suministro de agua (secadora a vapor)
Si no es una secadora de vapor, pase al apartado 3.
1. Revise todas las mangueras en busca de
arandelas de goma antes del uso.
2. Haga correr agua de la salida de agua fría para
limpiar los contaminantes.
3. Conecte las prolongaciones de manguera del Kit
de montaje de mangueras entre el suministro de
agua fría y el conector en «Y» y, a continuación,
entre el conector en «Y» y la entrada de agua de
la secadora.
4. Conecte el suministro de agua fría de la lavadora
al conector en «Y».
5. Apriete todas las conexiones a mano. Ajústelas
2/3 más de vuelta con la pinza.
6. Abra el suministro de agua y verifique que no
haya fugas.
Manguera corta
Entrada de agua
en la secadora
Manguera de
suministro de agua
fría a la lavadora
Conector
en «Y»
Para obtener información detallada, consulte «Conexión de agua (modelo
de vapor únicamente)» en las secciones de instalación de la Guía de uso y
mantenimiento suministrada con esta lavadora.
AElJUEGO DE MONTAJE DE MANGUERAS - P/N 5304495002, solo para modelos de vapor, no
está incluido y debe comprarse por separado.

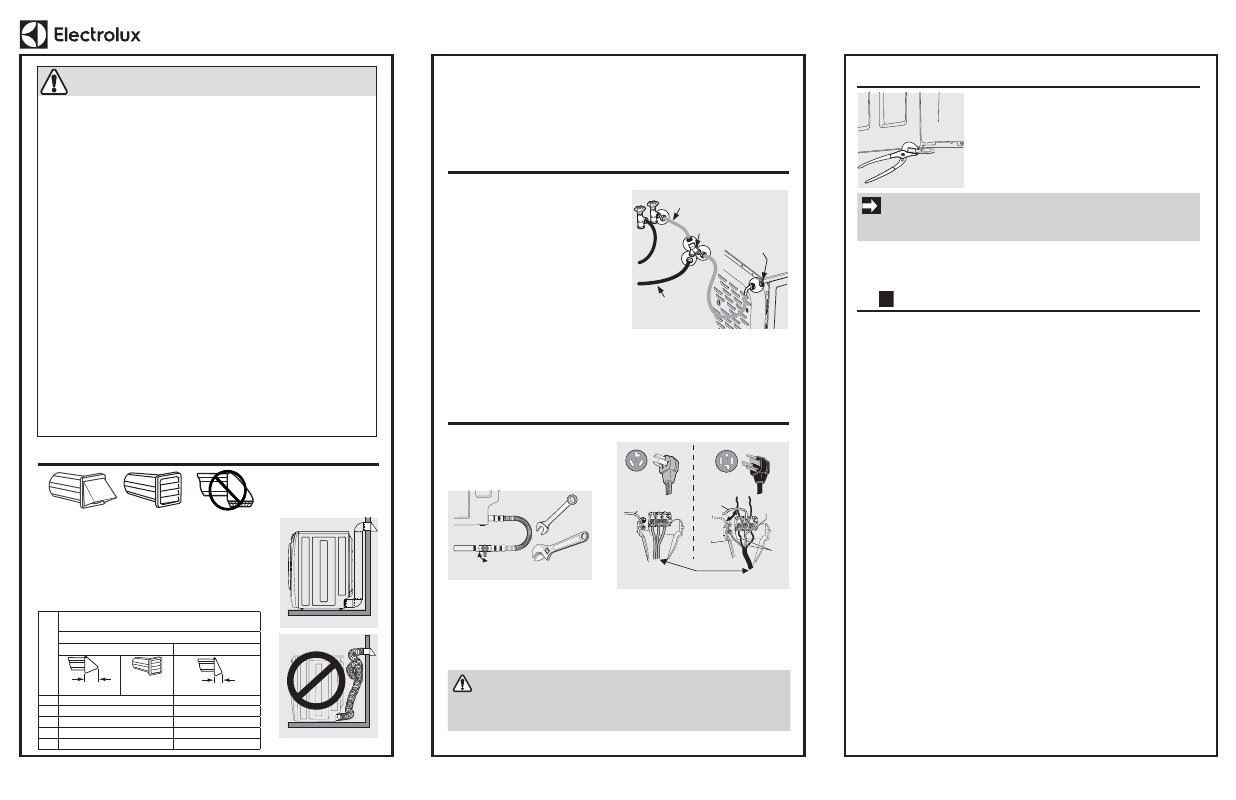

ADVERTENCIA-RIESGO DE INCENDIO
Lea todas las instrucciones antes de instalar y utilizar este aparato.
• Asegúrese de que el sistema de extracción esté limpio y libre de pelusa y suciedad
antes de instalar su nueva secadora. El sistema de extracción deberá inspeccionarse
y limpiarse por completo al menos cada 18 meses de uso normal. No cumplir las
normas sobre limpieza del sistema de extracción aumenta el RIESGO de INCENDIO.
• NO instale una secadora de ropa con material de ventilación de plástico flexible o de lámina
de aluminio flexible. Es sabido que los materiales de ventilación flexibles se comprimen, se
aplastan fácilmente y atrapan pelusa. Esto obstruye el flujo de aire en la secadora de ropa y
aumenta el riesgo de incendio.
• NO obstruya los extremos de extracción del sistema de ventilación ni utilice tornillos,
remaches u otros cierres que lleguen al interior del conducto para montar el sistema de
extracción. NINGUNA pantalla o rejilla de malla de ningún tamaño deberá cubrir la abertura
de la extracción al exterior.
• Instale el aparato de conformidad con las instrucciones del fabricante y los códigos locales.
• La instalación y revisión de la secadora debe ser realizada por un instalador cualificado, un
servicio de reparación o la empresa de suministro de gas.
• El servicio eléctrico de la secadora deberá cumplir los códigos y las normas locales, así como
la última edición del Código Eléctrico Nacional, ANSI/NFPA 70, o en Canadá, el Código
Eléctrico de Canadá CSA C22.1 parte 1.
• El gas utilizado en la secadora deberá cumplir los códigos y ordenanzas locales y la última
edición del National Fuel Gas Code ANSI Z223.1/NFPA 54 o, en Canadá, el Natural Gas
and Propane Instalación Code CSA B149.1. Deberá instalarse una válvula de cierre manual
individual a una distancia máxima de 6 pies (1,83 m) de la secadora de conformidad con el
National Fuel Gas Code, ANSI Z223.1/NFPA 54.
• NO coloque la secadora encima de una lavadora ya instalada sobre un pedestal. NO coloque
una lavadora encima de la secadora. NO coloque la lavadora encima de otra lavadora.
• La secadora está diseñada de conformidad con las normas ANSI Z21.5.1 o UL 2158 - CAN/
CSA C22.2 No. 112 (últimas ediciones) solo para USO DOMÉSTICO. Esta secadora no está
recomendada para aplicaciones comerciales en restaurantes, salones de belleza, etc.
• Destruya la caja de cartón y las bolsas de plástico una vez desembalada la secadora. Los
niños podrían utilizarlas para jugar. Las cajas de cartón cubiertas con esterillas, colchas o
láminas de plástico pueden convertirse en cámaras herméticas y provocar asfixia. Coloque
todos los materiales en un contenedor de basuras o fuera del alcance de los niños.
• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de Instalación
de este manual.
Las instrucciones de este manual y todas las demás publicaciones incluidas con esta secadora
no están diseñadas para cubrir todas las condiciones y situaciones que puedan llegar a
producirse. Aplique prácticas recomendadas seguras y extreme la precaución al instalar, utilizar y
realizar mantenimiento de cualquier electrodoméstico.
Salida de ventilación
ˆ Acumulación sin pelusas, que fluye
ˆ 4 pulgadas (102 mm) de conducto de
transición metálico rígido o semirrígido de
longitud y vueltas mínimas
ˆ NO contiene manterial de ventilación
plástico o de láminas metálicas
ˆ Campana de extracción autorizada con
salida al exterior
Nivelación
ˆ La secadora está nivelado, de lado a lado y
de frontal a trasera
ˆ El mueble se apoya bien en todas
las esquinas
Suministro de gas
(Secadora de gas)
ˆ Válvula de cierre manual incluida
ˆ Todas las conexiones selladas con sellador
aprobado y apretadas con llave
ˆ Kit de conversión para sistema de LP
ˆ Suministro de gas abierto
ˆ No hay fugas en ninguna conexión
(comprobar con agua jabonosa, NUNCA
con llama)
Conexión de agua (determinados
modelos)
ˆ Inspeccione las mangueras para
asegurarse de que las juntas de goma
estén correctamente colocadas
ˆ El suministro de agua está abierto
ˆ Compruebe que no haya fugas
ˆ Las secadoras de vapor requieren el uso
DEL JUEGO DE MONTAJE de mangueras
#5304495002 (no incluido), que debe
comprarse por separado
Fuente de alimentación de 240 v
(Secadora eléctrica)
ˆ Cable de servicio homologado NEMA
10-30 o 14-30 con todos los tornillos
apretados en la regleta de bornas
ˆ Aprietacable homologado instalado
ˆ Cubierta de acceso al terminal instalada
antes de la operación inicial
Reverso de la puerta
ˆ Siga las instrucciones de esta guí
ˆ Compruebe el funcionamiento de la
bisagra y el cerrojo
Alimentación eléctrica
ˆ Corriente eléctrica de la vivienda
encendida
ˆ Secadora enchufada
Comprobaciones finales
ˆ La puerta de la secadora queda bien
cerrada y el tambor gira al comenzar el
ciclo
ˆ Tarjeta de registro enviada
5

Lista de comprobación para la instalación
Para solicitar asistencia en EE. UU. llame al 1-877-4ELECTROLUX (1-877-435-3287) o visite www.electroluxappliances.com. Para solicitar asistencia en Canadá llame al 1-800-265-8352 o visite www.electroluxappliances.ca.
1
Conexión o construcción de la rejilla de escape
*Consulte el folleto de Guía de Uso y Cuidado suministrado con la secadora para obtener información más detallada.
Instalación* para secadora de carga frontal Electrolux
