Pit Boss 64 Inch Freestanding Wood Pellet Grill Assembly Guide - Manuel (Page 29)

29
ESP
AÑOL
14
25
24
ACB
ACB
15A
15B
15C
22
22
22
13
27
BCA

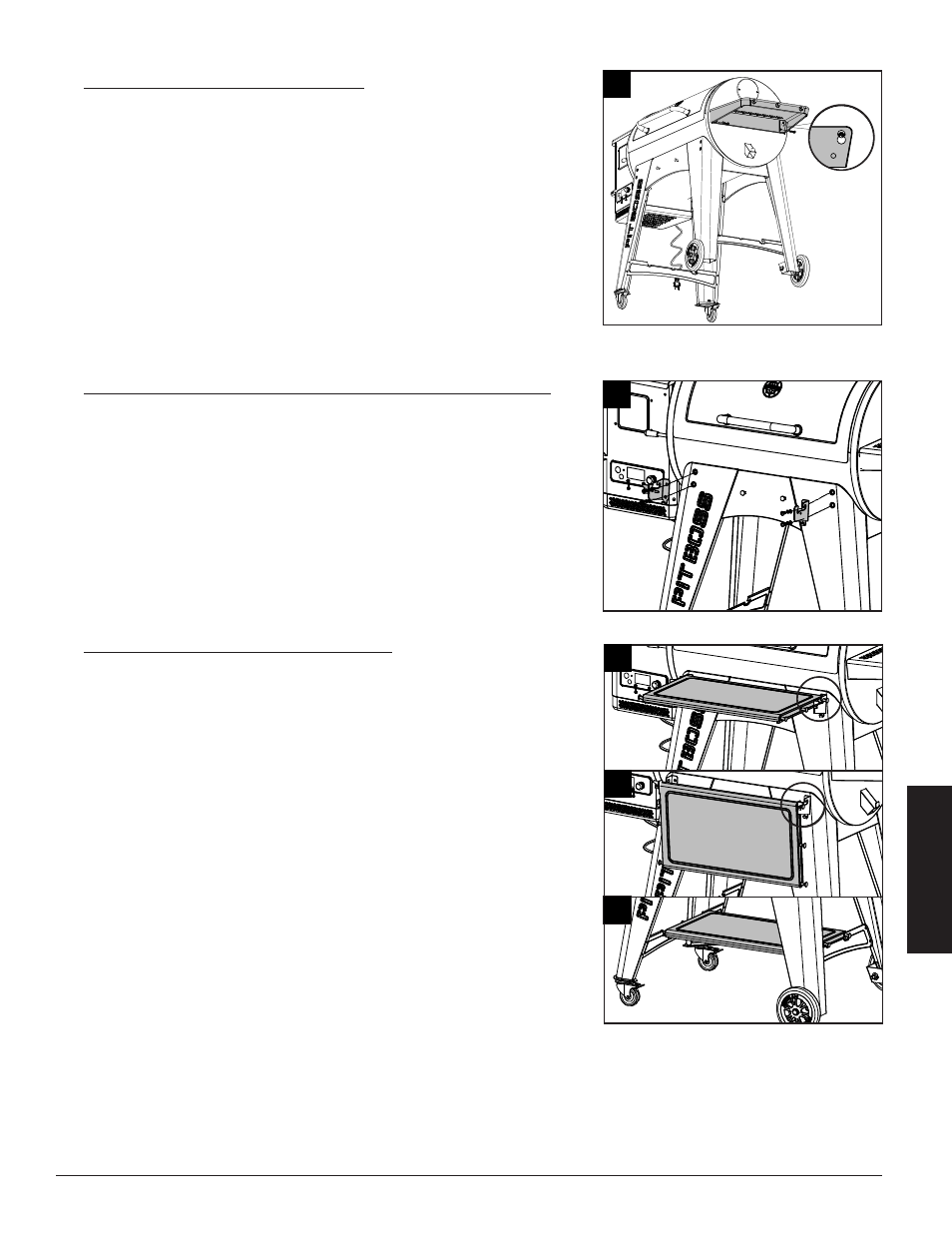

13. INSTALACIÓN DEL ESTANTE LATERAL
Piezas necesarias:
1 x Mesa lateral derecha (#27)
2 x Tornillos (#A)
2 x Arandelas (#B)
2 x Arandelas de retención (#C)
Instalación:
• Afloje los dos tornillos preinstalados del lado del tambor principal.
Primero, enganche el estante lateral sobre los tornillos en primer lugar, y
luego apriete los dos tornillos previamente aflojados en su lugar.
• Desde la parte inferior, sujete el estante lateral al panel lateral del tambor
principal usando dos tornillos, arandelas de retención y arandelas.
14. SUJECIÓN DE LOS SOPORTES DE LOS ESTANTES DELANTEROS
Piezas necesarias:
1 x Soporte del estante delantero derecho (#24)
1 x Soporte del estante delantero izquierdo (#25)
4 x Tornillos (#A)
4 x Arandelas (#B)
4 x Arandelas de retención (#C)
Instalación:
• Fije cada soporte del estante delantero a la pata de soporte delantera
usando dos tornillos, arandelas y arandelas de retención.
15. INSTALACIÓN DEL ESTANTE DELANTERO
Piezas necesarias:
1 x Estante delantero (#22)
Instalación:
• Coloque el estante delantero en los soportes para el estante delantero.
Consulte el estante delantero desplegado en la ilustración 15A a modo
de referencia.
• Consulte el estante delantero plegado en la ilustración 15B a modo de
referencia.
• También es posible colocar el estante delantero en las placas de soporte
inferiores y utilizarlo como placa inferior. Consulte la ilustración 15C.
