26
ESP
AÑOL

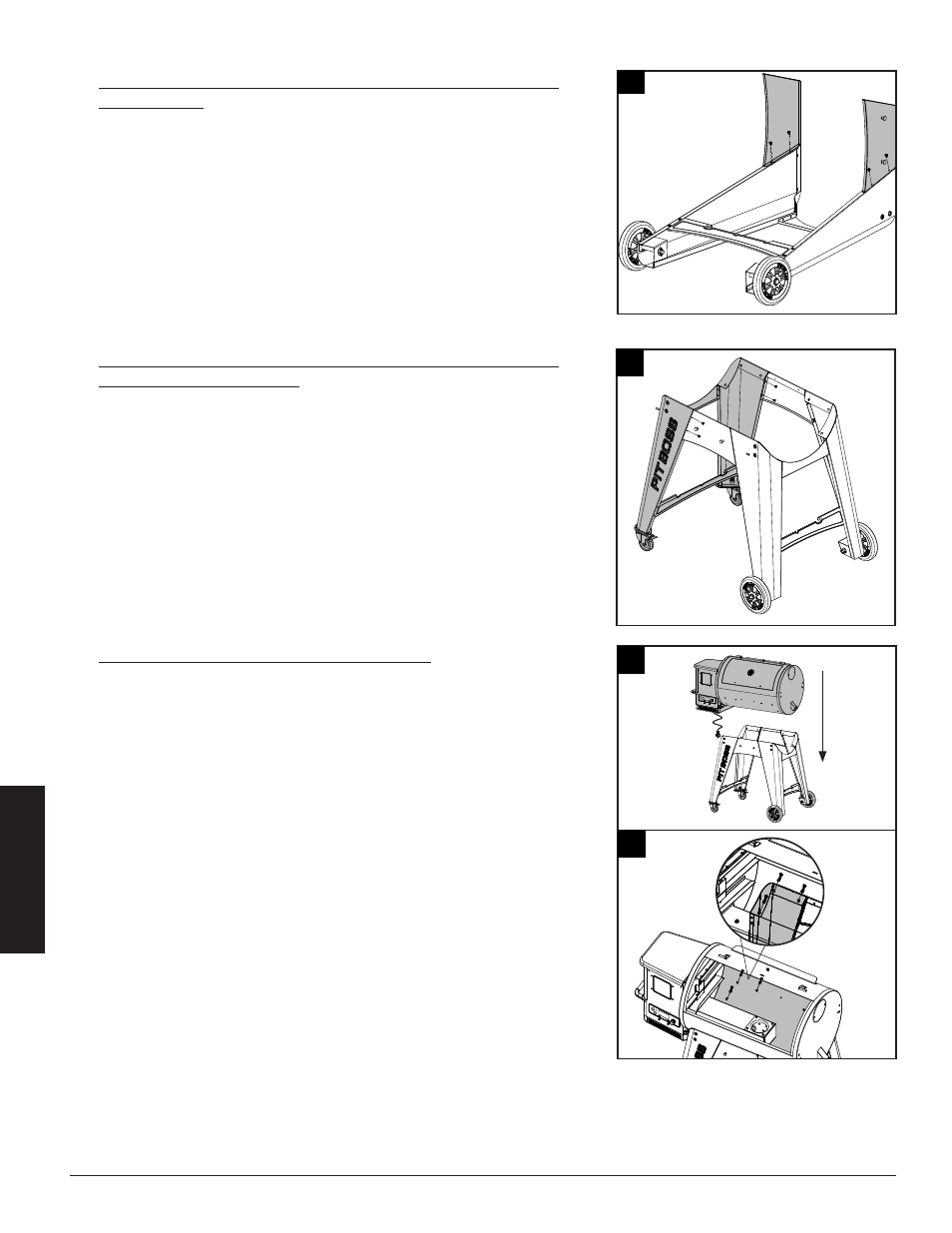

4. SUJECIÓN DE LA PLACA DE SOPORTE A LAS PATAS DE SOPORTE
PARA RUEDAS
Piezas necesarias:
1 x Placa de soporte delantera larga (#20)
1 x Placa de soporte trasera larga (#21)
4 x Tornillos (#D)
Instalación:
• Fije una placa de soporte larga a una pata de soporte para ruedas usando
dos tornillos. Asegúrese de que el lado plano de la placa de soporte quede
orientado hacia fuera. Repita la misma instalación para montar la otra placa
de soporte larga en la otra pata de soporte.
5. SUJECIÓN DE LA PLACA DE SOPORTE A LAS PATAS DE SOPORTE
PARA RUEDAS PIVOTANTES
Piezas necesarias:
4 x Tornillos (#D)
Instalación:
• A continuación, fije las placas de soporte largas a las patas de soporte de la
rueda pivotante. Sujételas usando dos tornillos en cada placa.
6. MONTAJE DEL TAMBOR PRINCIPAL AL CARRO
Piezas necesarias:
1 x Conjunto de tambor principal/tolva (#4)
12 x Tornillos (#A)
12 x Arandelas (#B)
12 x Arandelas de retención (#C)
Instalación:
• Prepare el tambor principal para montarlo en el carro. Con cuidado, ponga
el carro de pie con las ruedas en la parte inferior. Coloque el carro junto al
tambor principal y asegúrese de que ambas piezas queden orientadas en la
misma dirección. Bloquee las ruedas pivotantes del carro. Con la ayuda de
otra persona, prepárese para levantar el tambor principal sobre el carro. Para
ello, una persona debe levantar el tambor por el lado de la tolva y la otra
por el extremo opuesto; levante el tambor principal con cuidado y bájelo
lentamente sobre el carro. Consulte la ilustración 6A.
• A continuación, abra la tapa del tambor principal. Ajuste la rotación según sea
necesario para alinear los orificios de los tornillos del tambor principal con los
del carro. Después de colocar el tambor, sujete cada una de sus patas usando
tres tornillos, arandelas y arandelas de retención. Consulte la ilustración 6B.
5
4
21
20
6A
4
6B
B
A
C
