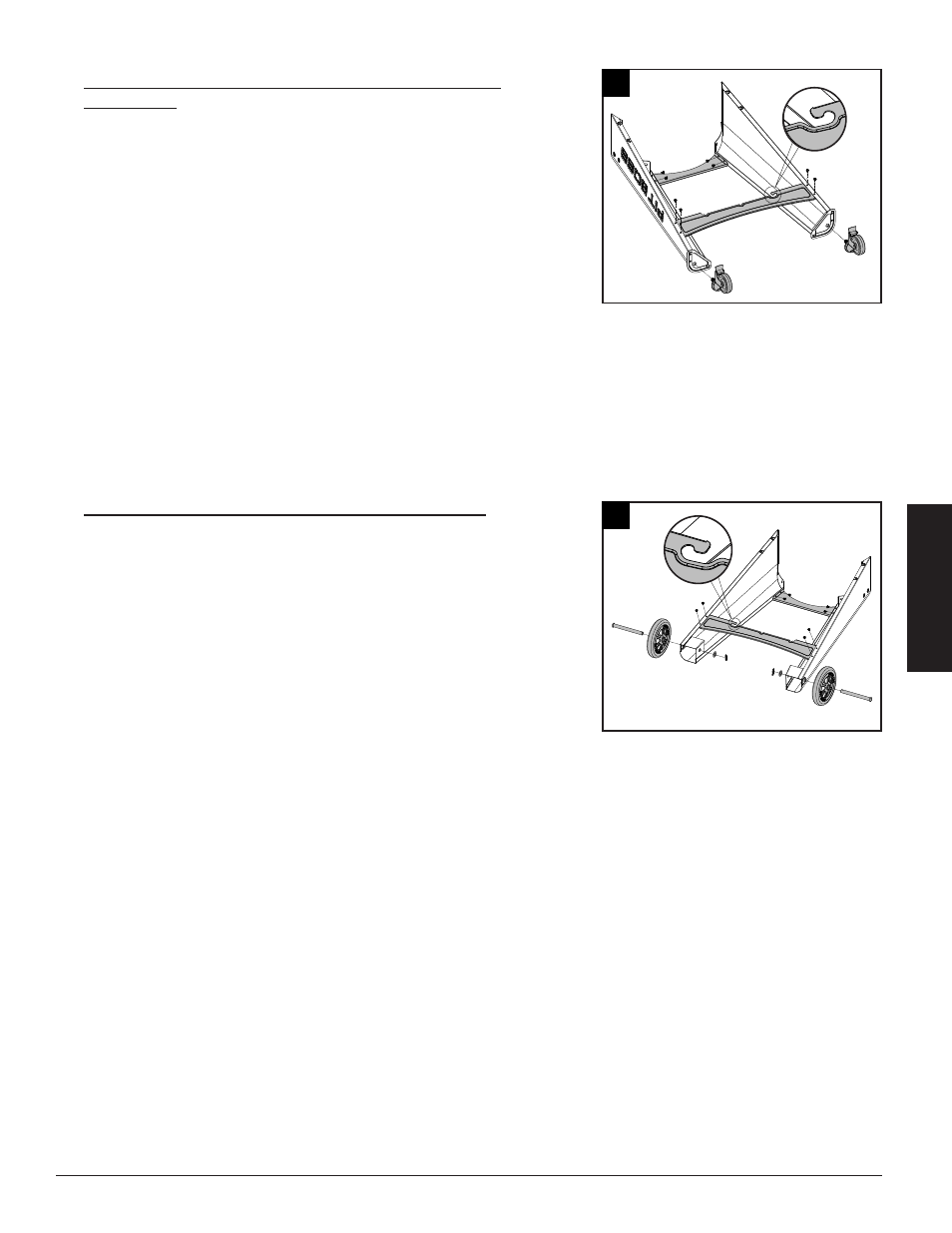

2. FIXATION DES PLAQUES DE SUPPORT ET DES ROULETTES
PIVOTANTES
Pièces nécessaires :
1 x Pied avant gauche (n° 9)
1 x Pied arrière gauche (n° 10)
1 x Plaque de maintien inférieure gauche (n° 18)
1 x Plaque de maintien courte (n° 19)
2 x Roulettes pivotantes à frein (n° 15)
8 x Vis (n° D)
Installation:
• Installez une plaque de support courte sur le côté de l'unité entre les pieds
de support avant et arrière à l'aide de quatre vis. Répétez le processus pour
monter la plaque de support inférieure sur les mêmes pieds.
• Insérez chaque roulette pivotante à frein au bas de chaque pied de support,
en les serrant manuellement dans le trou. Vérifiez que la roulette pivotante
à frein est totalement insérée, en vous assurant qu'elle ne peut plus tourner.
REMARQUE : Assurez-vous que la plaque de support inférieure est
orientée vers le haut et dans la bonne direction.
3. FIXATION DES PLAQUES DE SUPPORT ET DES ROUES
Pièces nécessaires :
1 x Pied avant droit (n° 11)
1 x Pied arrière droit (n° 12)
1 x Plaque de maintien inférieure droitee (n° 17)
1 x Plaque de maintien courte (n° 19)
2 x Roue (n° 16)
8 x Vis (n° D)
2 x Goupille cannelée pour roue (n° F)
2 x Goupille bêta pour roue (n° G)
2 x Rondelle pour roue (n° H)
Installation:
• Installez une plaque de support courte sur le côté de l'unité entre les pieds
de support avant et arrière à l'aide de quatre vis. Répétez le processus
pour monter la plaque de support inférieure sur les mêmes pieds.
• Montez la grande roue au pied de support en insérant la goupille de
l’essieu des roues à travers la roue, le pied de support, puis fixez le tout
en utilisant la goupille fendue de la roue. Répétez le processus pour
l'autre roue du même côté.
REMARQUE : Assurez-vous que la plaque de support inférieure est orientée
vers le haut et dans la bonne direction.
