2x
B
B
5.INSTALLING THE FRONT SHELF BRACKETS
1x Front Shelf (#8)
2x Screw (#B)
From underneath, insert the screw (from the outside) into the front shelf bracket and the front
shelf.
Repeat the installation for the other side of the front shelf.
2x
B
B
5.INSTALLING THE FRONT SHELF BRACKETS
1x Front Shelf (#8)
2x Screw (#B)
From underneath, insert the screw (from the outside) into the front shelf bracket and the front
shelf.
Repeat the installation for the other side of the front shelf.

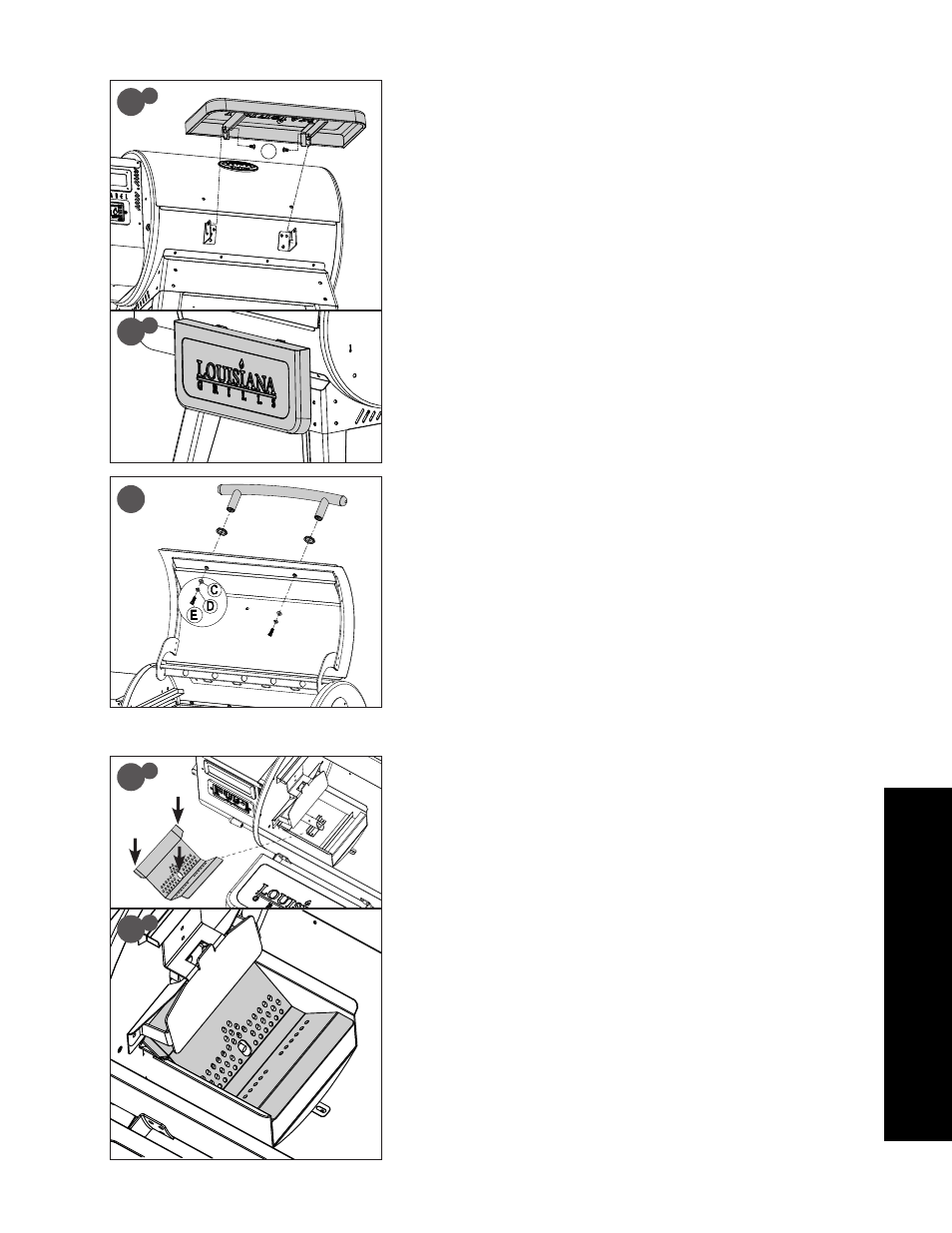

INSTALACIÓN DEL ESTANTE DELANTERO
PIEZAS NECESARIAS:
1
x
Estante delantero (#14)
2
x
Tornillo (#B)
INSTALACIÓN:
•
Desde abajo, inserte el tornillo (desde dentro) para fijar firmemente los soportes
del estante delanteros al estante delantero. Consulte la ilustración 5A.
•
Si el estante delantero no se está utilizando, este puede bajarse. Consulte la
ilustración 5B.
INSTALACIÓN DEL ASA DE LA TAPA
PIEZAS NECESARIAS:
2
x
Remate del asa de la tapa (#12)
1
x
Asa de la tapa (#13)
2
x
Arandela (#C)
2
x
Arandela de retención (#D)
2
x
Tornillo (#E)
INSTALACIÓN:
•
Prepare un tornillo, añada una arandela de retención y una arandela y, desde
el interior de la tapa del tambor principal, saque el tornillo hacia fuera. Añada
una arandela al tornillo y apriételo a mano (desde dentro) introduciéndolo en
el asa de la tapa.
NOTA: NO APRIETE DEMASIADO LOS TORNILLOS. BASTA CON AJUSTARLOS
FIRMEMENTE.
•
Repita la misma instalación para el otro extremo del asa de la tapa.
INSTALACIÓN DE LA REJILLA DE QUEMADO
PIEZAS NECESARIAS:
1
x
Rejilla de quemado (#6)
INSTALACIÓN:
•
Inserte la rejilla de quemado en el depósito para residuos quemados. El orificio
de la rejilla de quemado debe estar alineada y abierta para que el encendedor
prenda los pélets. Para verificar que la colocación es correcta, asegúrese de
que el lado de la repisa de la rejilla de quemado esté al mismo nivel que la
parte superior del depósito para residuos quemados y el lado alado debe estar
por debajo del detector de combustible.
IMPORTANTE: UNA COLOCACIÓN Y UN MANTENIMIENTO CORRECTOS DE
LA REJILLA DE QUEMADO SON CRUCIALES PARA EL USO DE LA UNIDAD.
ASEGÚRESE DE QUE LA REJILLA DE QUEMADO COINCIDA CON LA UBICACIÓN
QUE SE MUESTRA EN LA ILUSTRACIÓN 7B ANTES DE CONTINUAR CON EL
SIGUIENTE PASO.
5
B
5
A
14
7
A
7
B
6
6
12
12
13
