GUIDE DE DIMENSIONS
8 de 15
IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.
Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir une armoire,
de vérifier les connexions électriques/au gaz, d’effectuer des découpes ou de commencer l’installation.
Tous les appareils sont homologués UL, CUL ou CSA.
FOUR À MICRO-ONDES

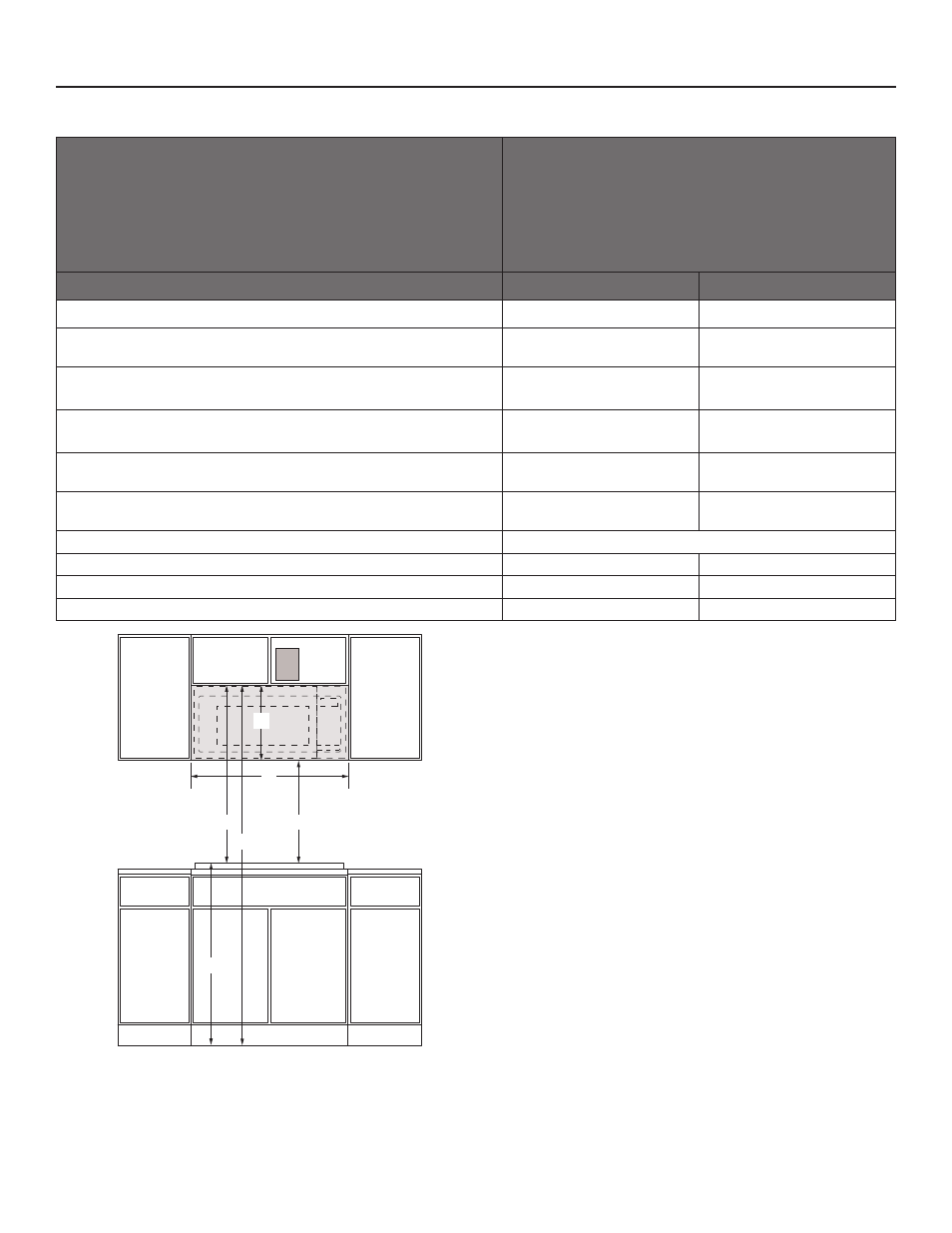

VUE DE FACE
DIMENSIONS D’OUVERTURE ET DE DÉGAGEMENT
SPÉCIFICATIONS ÉLECTRIQUES
Une source d’alimentation de 120 V CA à 60 Hz uniquement et
protégée par fusible de 15 A ou 20 A est nécessaire. On
recommande d’utiliser un disjoncteur temporisé ou un circuit
dédié. Ne pas utiliser de câble de rallonge.
EXIGENCES D’EMPLACEMENT
La structure de support doit être capable de soutenir une charge
de 150 lb (68 kg) incluant le four à micro-ondes et l’armoire
supérieure, y compris son contenu.
La plaque de montage doit être fixée à au moins un montant mural
de 2
po x 4 po (5,1 cm x 10,2 cm).
La distance de montage entre un mur fixe sur le côté charnière de
la porte et le four à micro-ondes est de 5
po (12,7 cm).
EXIGENCES CONCERNANT L’ÉVACUATION
Le four à micro-ondes a été configuré à l’usine pour une ventilation
avec recyclage.
Pour évacuer à travers le sommet ou la paroi, consulter les
instructions d’installation pour plus d’informations.
NO DE MODÈLE
WMMF5930P/YWMMF5930P/MMMF6030P
YMMMF6030P/KMMF330P/YKMMF330P
WMMF7330R/YWMMF7330R/WMMF7530R
MMMF8030P/YMMMF8030P/KMMF530P
YKMMF530P/KMMF730P/YKMMF730P
JMHF730R/YJMHF730R/JMHF930R
JMHF930R/YJMHF930R
DIMENSIONS D’OUVERTURE ET DE DÉGAGEMENT po cm
Largeur de l’ouverture de l’armoire (minimum) (A) 30 76,2
Hauteur typique de la surface de cuisson au sol
sur la base des comptoirs de 36 po (91,4 cm. (B)
36 91,4
Hauteur typique du haut de l’armoire à la surface de cuisson
basée sur des comptoirs de 36 po (91,4 cm) . (C)
30 76,2
Hauteur typique du haut de l’armoire à la surface de cuisson
basée sur des comptoirs de 36 po (91,4 cm) . (C)
36 91,4
Hauteur minimale du sol au sommet de l’ouverture de l’armoire.
(B + C = D). (D)
66 167,6
Hauteur recommandée du sol au sommet de l’ouverture de l’armoire
(B + C = D). (D)
72 183
Emplacements recommandés pour la prise électrique. (E) Voir le schéma ci-dessous
Hauteur minimum du plancher au bas du four à micro-ondes (F) 12 1 /
8
30,8
Hauteur recommandée du plancher au bas du four à micro-ondes (F) 18 1 /
8
46
Hauteur minimum de la surface plane arrière (G) 18 45,8
E
A
C
G
F
B
D
