2-1

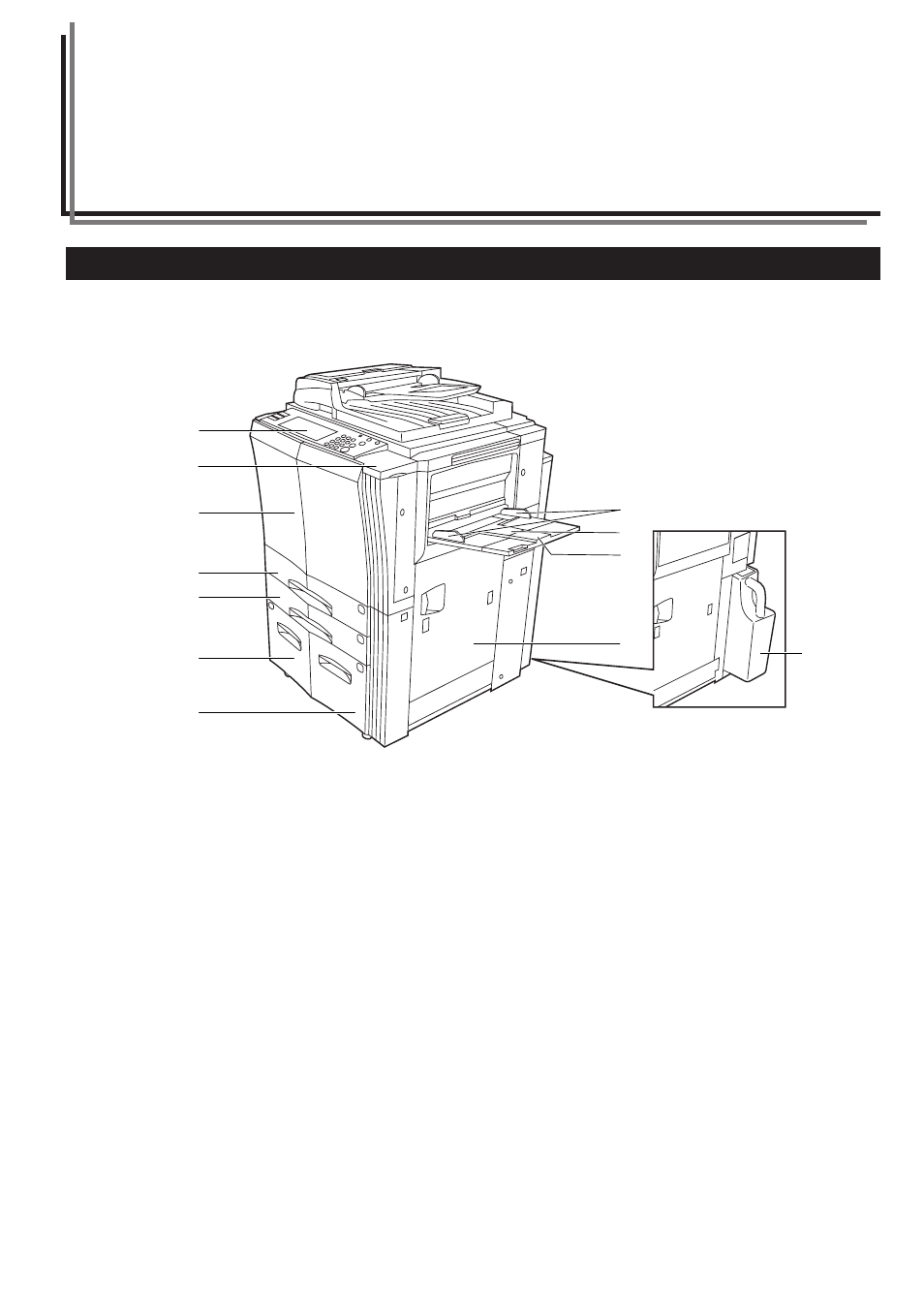

Section 2 NOM DES PIECES
1. Corps principal
6
7
5
4
3
2
1
!
8
9
0
@
1 Panneau de commande
(Effectuer ici les opérations de copie.)
2 Panneau du côté droit du panneau de commande
(Ouvrir ce panneau lors de l’ajout de toner.)
3 Panneau avant
(Ouvrir ce panneau lorsqu’un blocage de papier se produit à
l’intérieur du copieur.)
4 Tiroir No.1
(Ce tiroir peut contenir jusqu’à 500 feuilles de papier copie
standard.)
5 Tiroir No.2
(Ce tiroir peut contenir jusqu’à 500 feuilles de papier copie
standard.)
6 Tiroir No.3
(Ce tiroir peut contenir jusqu’à 1000 feuilles de papier copie
standard.)
7 Tiroir No.4
(Ce tiroir peut contenir jusqu’à 1500 feuilles de papier copie
standard.)
8 Plateau d’alimentation manuelle
(Placer le papier sur ce plateau lors de la copie sur du papier de
petit format ou des types de papier spéciaux.)
9 Guides d’insertion
(Régler ces guides selon la largeur du papier devant être mis en
place sur le plateau d’alimentation manuelle.)
0 Rallonge du plateau d’alimentation manuelle
(Ouvrir cette rallonge lors de la copie sur du papier de format
8
1/2 " x 11", 11" x 17", B4 ou A3.)
! Panneau droit
(Ouvrir ce panneau lorsqu’un blocage de papier se produit à
l’intérieur du copieur.)
@ Bouteille de récupération de toner
(La bouteille de récupération de toner doit être remplacée par le
technicien d’entretien.)
