9
9
FIG. 10
FIG.9 FIG.9
14. Slide the rods (#15-17) through the rod bushings
(#A4) on one side apron (#1) in the order as shown
in Fig. 9.
Note: The player Rods have a hole at their end
where the Handles will go.
15. Place the rod washer (#20), Foam bumpers (#21)
and players (#18 and #19) onto the player rods
(#15, #16 and #17) in the order as shown in Fig.9
and 9A.
16. Now insert the player rods through the rod bushings
(#A4) on the opposite side apron (#1).
17.Attach the players (#18 or #19) to the rods using one
screw (#12) and one nut (#28) per player. See
FIG.9B.
Note: The goalie should be at the left side of
each player.
14. Faites passer les tiges (#15-17) dans les bagues de
tige (#A4) de l'un des tabliers latéraux (#1), dans
l'ordre indiqué à la Fig. 9.
Remarque : Les tiges-joueurs ont un orifice à leur
extrémité, dans lequel la poignée est insérée la
poignée.
15. Placez la rondelle pour tige (#20), les pare-chocs en
mousse (#21) Et les joueurs (#18 et #19) sur les
tiges-joueurs (#15, #16 et #17), dans l'ordre indiqué
aux Fig. 9 et 9A.
16. Insérez ensuite les tiges-joueurs dans les bagues de
tiges (#A4) sur le tablier latéral opposé (#1).
17.Fixez les joueurs (#18 ou #19) aux tiges avec une vis
(#12) et un écrou (#28) par joueur. Voir FIG.9B.
Remarque : Le gardien de but doit être à la
gauche de chaque joueur.

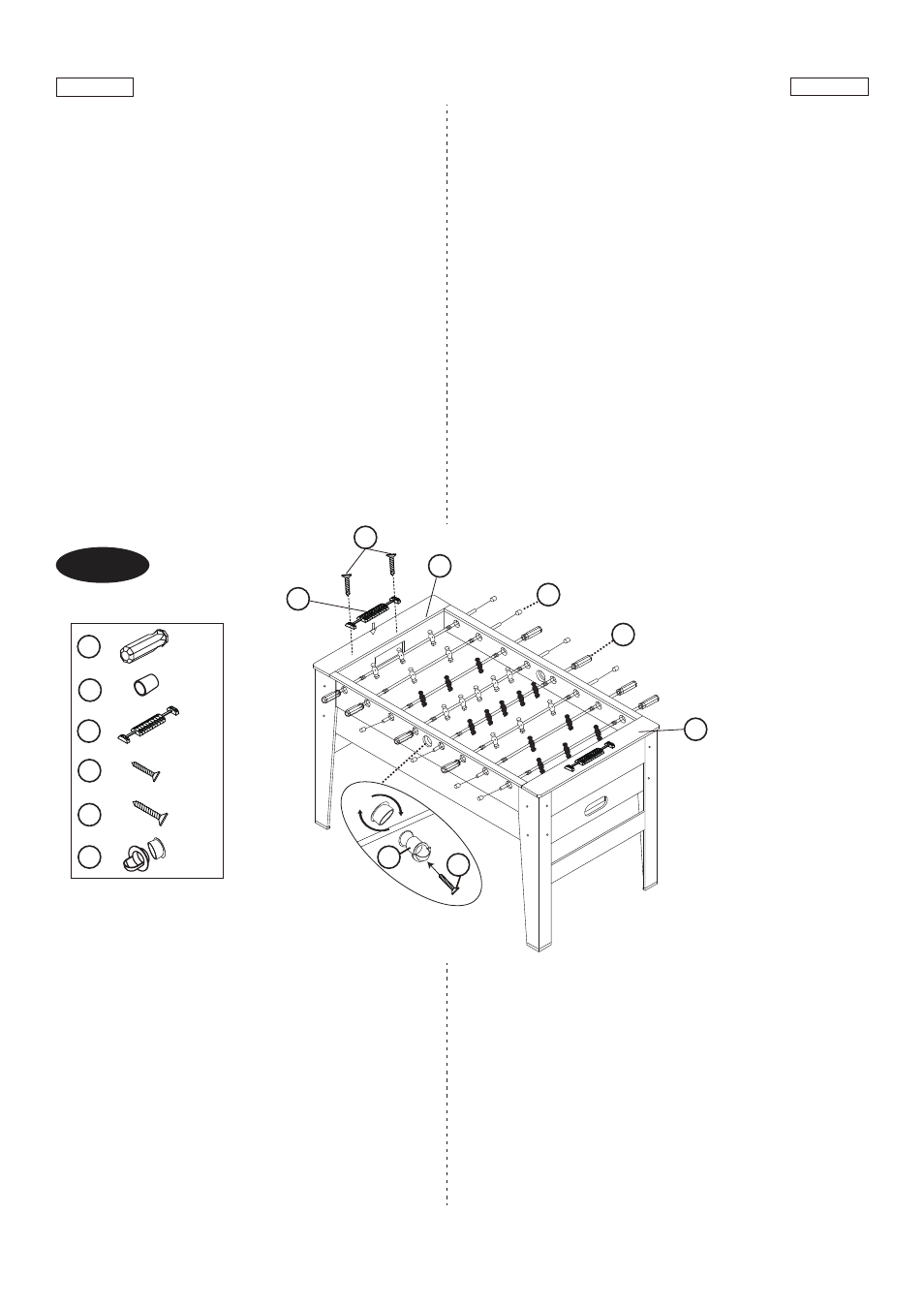

FIG.10 FIG.10
18. Placez les poignées (#22) sur les tiges munies d’un
orifice. Placez ensuite les embouts de tige (#23) sur
l'autre extrémité des tiges.
19. Insérez le marqueur (#25) dans la planchette supérieure
(#9) avec 2 vis (#34) par marqueur. Voir FIG. 10.
20. Fixez le godet d'entrée du ballon (#35) au tablier latéral
avec une vis (#30) par godet. Voir FIG. 10.
18. Place the handles (#22) onto the rods top which
has a hole. And then place the rod end caps (#23)
onto the other side of the rods.
19. Insert the scorer (#25) to the top slat board (#9)
using two screws (#34) per scorer. See FIG. 10.
20. Attach ball entry cup (#35) to side apron using
one screw (#30) per cup. See FIG. 10.
YOU ARE NOW READY TO PLAY!
X 8
X 8 23
22
X 4 34
X 2 25
X 2 30
X 2 35
22
23
34
25
30
35
www.themdsports.com 1325407 CA
10
(Dernière page) (The last page)
VOUS ÊTES MAINTENANT PRÊT À JOUER!
