14
FIG.3
FIG. 3
x2 8
x1
11 x6
A4 A5
P1
x1 6 9 x2
x2
10 x2
6
A4
A5
10
FIG. 3C
FIG. 3A
FIG. 3B
10
Sous la table
FIG. 3E
11
FIG. 3D
9
8
Câble de marqueur
Bande
Velcro

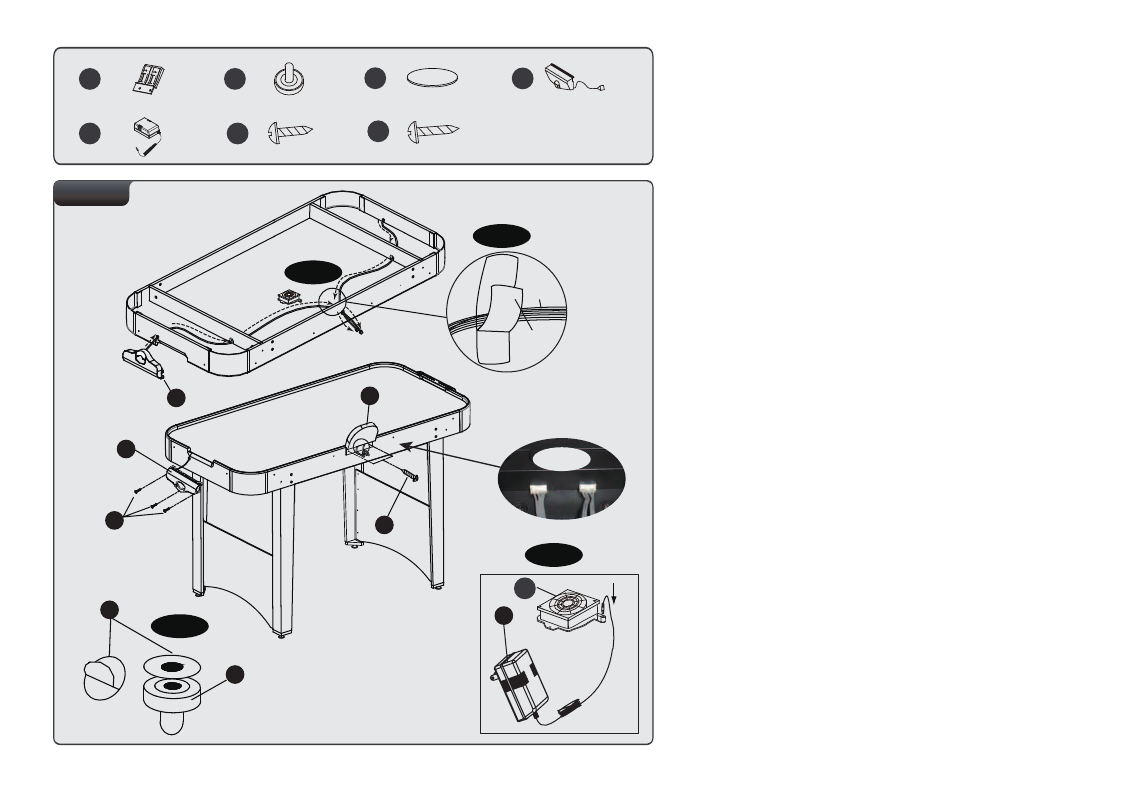

7. Faites passer le câble de Goal (#10) par les ouvertures des
tabliers finals et le support du terrain de jeu dans l’ouverture
du tablier latéral puis utilisez les bandes Velcro pour fixer le
câble du marqueur. Voir FIG. 3A & 3B.
8. Fixez les Goals (#10) à chaque Tablier Final avec trois vis
(#A4). Voir FIG. 3.
9. Fixez le marqueur Electronique (#6) sur le tablier latéral
dans les orifices pré-percés avec deux vis (#A5). Insérez le
câble du Marqueur dans le Marqueur Electronique (#6).
Voir FIG. 3 & 3C.
10. Otez le papier à l’arrière du Tampon Feutre (#9) et
collez-les au fond des Lanceurs (#8). Voir FIG. 3D.
11. Insérez l’adaptateur (#11) sur le Moteur DC (#P1).
Voir FIG. 3E.
