Instructions d’Assemblage
FIG.1
Trouvez un endroit propre et plat pour commencer à
assembler votre Table d’Air Hockey. La table sera assemblée
à l’envers et puis renversée sur ses pieds une fois que
l’assemblage est terminé. Cette table de jeux et lourde, donc
au moins de deux adultes robustes sont requis pour la
renverser.
Enlevez toutes les pièces de la boîte et assurez-vous que
vous avez toutes les pièces présentées dans l’identificateur
de pièces ci-dessus. Coupez soigneusement les quatre coins
de la boîte, donc le fond de la boîte peut être utilisé comme
votre surface de travail.
1
2
12
x2 x4 x1 1 2
x12
A2
x24
A3
x12 A6
x2
x1 x12 x4
3
P1 P3 P2
5 PRÉ-INSTALLÉ

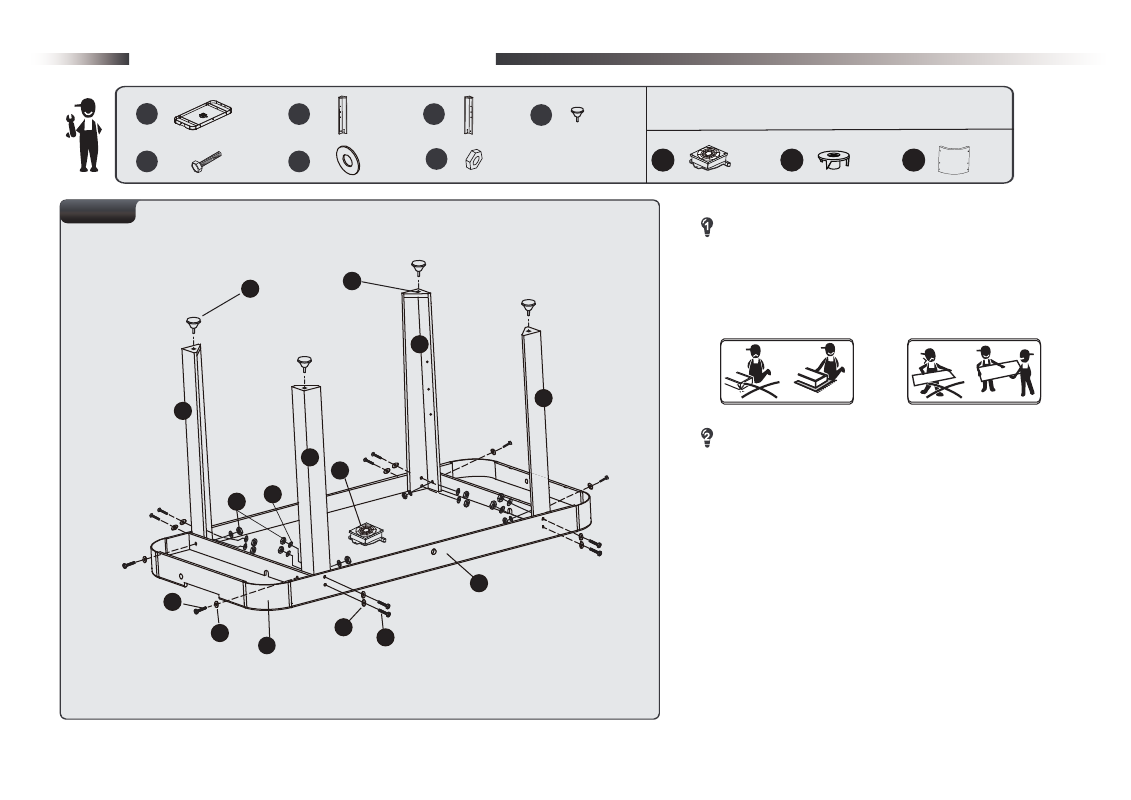

3. Placez le Cadre Principal (#1) face dirigée vers le bas sur
une surface propre et plate. Fixez le Pied Droit (#2) et le Pied
Gauche (#3) au Cadre Principal avec trois Boulons de Pied
(#A2), six rondelles (#A3) et trois boulons (#A6) par Pied.
Voir la FIG 1.
4. Vissez les Niveleurs de Pied (#5) au bas de chaque pied.
FIG. 1
P1
P3
P2
1
A3
A3
A2
A2
2
2
5
3
3
A6
A3
