NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 2
PICASSO page 5
Chapitre 2
Service technique – droits réservés à mcz spa
Reproduction interdite

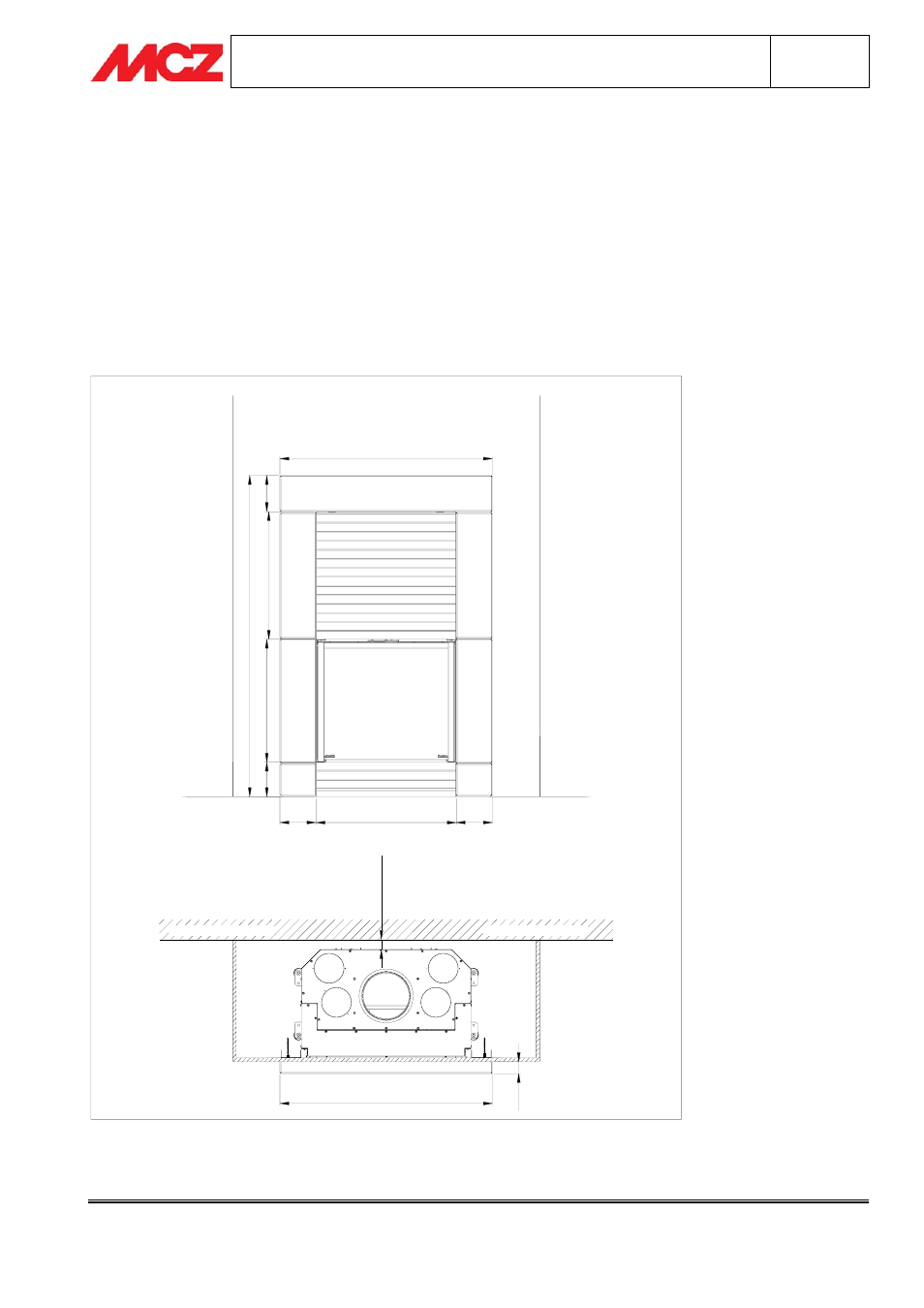

2. HABILLAGE PICASSO AVEC FOYER FERMÉ FORMA PURO 75
Le modèle Picasso Forma Puro 75 est un habillage à encastrer. Le foyer fermé est complètement encastré dans
la paroi : il est nécessaire par conséquent de construire une contre-paroi qui dépasse du mur d'enceinte. La
profondeur de la paroi à construire lors du montage est arbitraire, il suffit de respecter toutes les distances de
sécurité concernant le foyer fermé. À ce propos, se reporter à la Notice d'Installation et d'Utilisation de Forma
Puro75.
N.B. LA PAROI CONSTRUITE LORS DU MONTAGE ET SUR LAQUELLE EST FIXÉ L'ENCADREMENT
PICASSO DOIT ÊTRE PORTANTE, POURVUE DE MONTANTS EN ACIER, SI POSSIBLE DOUBLES,
DISPOSÉS AU RAS DU TROU, EN POSITION VERTICALE.
172
613
637
18
0
1602
180 180 700
60
1060
MURO PERIMETRALE MURO PERIMETRALE
D
ISTAN
Z
A
D
I
SI
C
U
RE
ZZA
1060
